Beschreibung

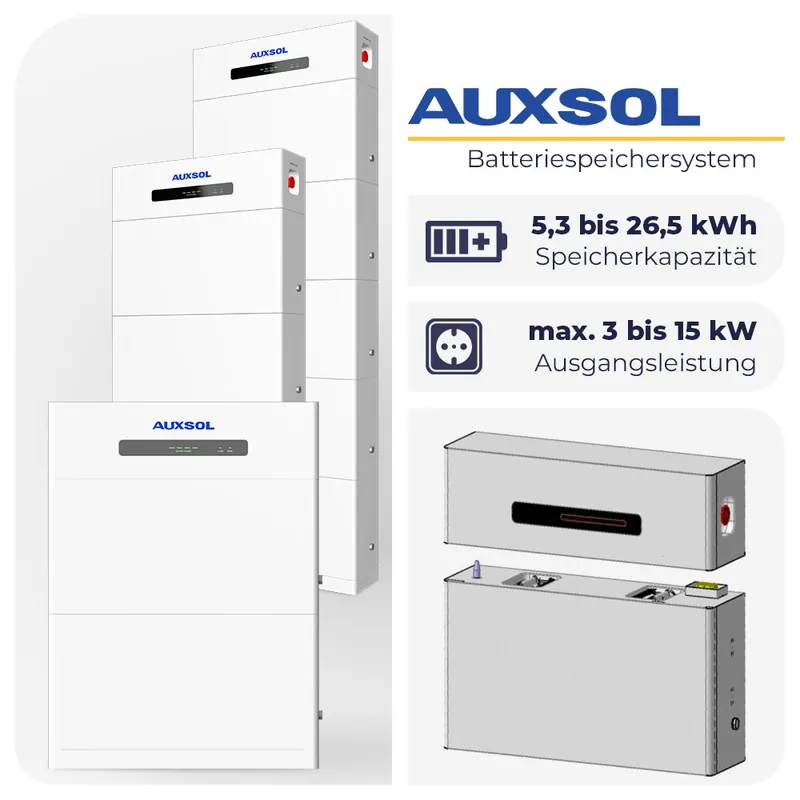

AUXSOL ABL-T(5-25)H-H2 Battery Pack: Der Hochvolt Batteriespeicher im schlanken Design.
Das AUXSOL Battery Pack ABL-T(5-25)H-H2 ist ein modularer Batteriespeicher, der an den Wechselrichter angeschlossen wird. Er besteht aus zwei wesentlichen Komponenten: Zum einen fungiert das BDU ABL-BDU-H02 als Batteriemanagementsystem und wird zuoberst auf dem Batterieturm platziert. Die Speichermodule vom AUXSOL Battery Pack tragen die Artikelnummer ABL-P05H-H02 und kommen mit jeweils 5,3 kWh Speicherkapazität. Das ganze System ruht auf einem robusten Sockel. Alles zusammen ergibt dann den hochwertigen und langlebigen AUXSOL Batteriespeicher, in dem Du die Erträge Deiner Photovoltaikanlage komfortabel speichern kannst.
Das Batteriemanagementsystem, das vom Hersteller kurz BDU (Battery Energy Distribution Unit) genannt wird, sorgt für einen sicheren Betrieb und für ein schonendes Be- und Entladen des Speichers. Dadurch sind mit dem AUXSOL Battery Pack ABL-T(5-25)H-H2 mehr als 6000 komplette Ladezyklen möglich, bis die Ursprungskapazität auf unter 70 % fällt. Das entspricht bei einem haushaltsüblichen Einsatz rein rechnerisch einer Nutzungsdauer von ca. 20 Jahren.
Verbaut ist ein hochwertiger LFP-Speicher (LiFePO4), der eine Entladungstiefe von 85 % ermöglicht. Und weil es sich beim AUXSOL Batterie Pack ABL-T(5-25)H-H2 um ein Hochvolt-System handelt, erhöht sich mit jedem weiteren Speichermodul die Spannung, während die Stromstärke beim Laden und Entladen nicht mehr als 32 A erreicht – ganz egal, wie viele der ABL-P05H-H02 Module gestapelt sind und vom BDU angesteuert werden.
Was sind die Vorzüge vom AUXSOL Battery Pack ABL-T(5-25)H-H2?
- Ultraschlankes Design. Nur 20 Zentimeter tief.
- Hochwertiges BDU für lange Lebensdauer und für sicheren Betrieb.
- Renommierter Hersteller.
- Modularer Aufbau. Jederzeit bei Bedarf erweiterbar.
- 10 Jahre Hersteller-Garantie.
- Batteriespeicher mit Schutzart IP65.
- Integrierter Notaus-Schalter.
- Hochvolt-System für geringere Leistungsverluste.
- Das AUXSOL Battery Pack ABL-T(5-25)H-H2 integriert sich optimal in ein AUXSOL-Ökosystem.
Technische Daten:
Bei Bedarf die Tabelle bitte zur Seite scrollen.
| Modell | ABL-T05H-H2 | ABL-T10H-H2 | ABL-T15H-H2 | ABL-T20H-H2 | ABL-T25H-H2 |
| BDU Artikelnummer | ABL-BDU-H02 | ||||
Technische Werte Batteriemodule |
|||||
| Batteriemodul Artikelnummer | ABL-P05H-H02 | ||||
| Anzahl Batteriemodule | 1 | 2 | 3 | 4 | 5 |
| Nennkapazität | 5,3 kWh | 10,6 kWh | 15,9 kWh | 21,2 kWh | 26,5 kWh |
| Nutzbare Kapazität | 4,5 kWh | 9 kWh | 13,5 kWh | 18 kWh | 22,5 kWh |
| Nennspannung | 102,4 V | 204,8 V | 307,2 V | 409,6 V | 512 V |
| Betriebsspannungsbereich | 86,4 V bis 115,2 V | 172,8 V bis 230,4 V | 259,2 bis 345,6 V | 345,6 V bis 460,8 V | 432 V bis 576 V |
| Nennleistung | 3 kW | 6 kW | 9 kW | 12 kW | 15 kW |
| Zelltyp | LFP (LiFePO4) | ||||
| Zyklen Lebensdauer | > 6000 (70 % EOL) | ||||
| Maximaler Lade-/Entladestrom | 32 A | ||||
| Kommunikation | RS485 / CAN | ||||
| Schutzfunktionen | Integrierter DC-Schalter, Temperaturschutz, Überspannungsschutz, Kurzschlussschutz | ||||
| Schutzart | IP65 | ||||
Allgemeine Daten |
|||||
| Produktmaße Breite x Höhe x Tiefe | 700 x 660 x 200 mm | 700 x 950 x 200 mm | 700 x 1300 x 200 mm | 700 x 1650 x 200 mm | 700 x 2000 x 200 mm |
| Gewicht | 59 kg | 103,5 kg | 148 kg | 192,5 kg | 237 kg |
| Betriebstemperaturbereich | Laden: -20°C bis +50°C Entladen: -20°C bis +50°C |
||||
| Maximale Betriebshöhe | 4000 m | ||||
| Luftfeuchtigkeitsbereich | 5 % bis 95 % | ||||
| Hersteller Garantie | 10 Jahre | ||||
| Hersteller | AUXSOL | ||||
Lieferumfang
- 1x AUXSOL ABL-BDU-H02 Battery Energy Distribution Unit (Batteriemanagementsystem)
- AUXSOL ABL-P05H-H02 Batteriemodule in gewählter Anzahl
- 1x Sockel
- 1x Kippschutzbügel
- 1x Zugstangen für die Wandmontage
- 2x Sechskant-Spreizschrauben M6*50 mit Flansch
- 4x Senkkopfschrauben M5*8 (befinden sich am unteren Rand der BDU)
- 2x Muttern M6
- 2x Anti-Diebstahl.Schrauben M4*20
- 1x Ethernet-Kabel 1 Meter
- 1x Paar Hochspannungs-Anschlusskabel (+/-)
- 1x Bedienungsanleitung
Der ultimative LiFePO4 Batteriespeicher von AUXSOL: ABL-T(5-25)H-H2.
