Beschreibung

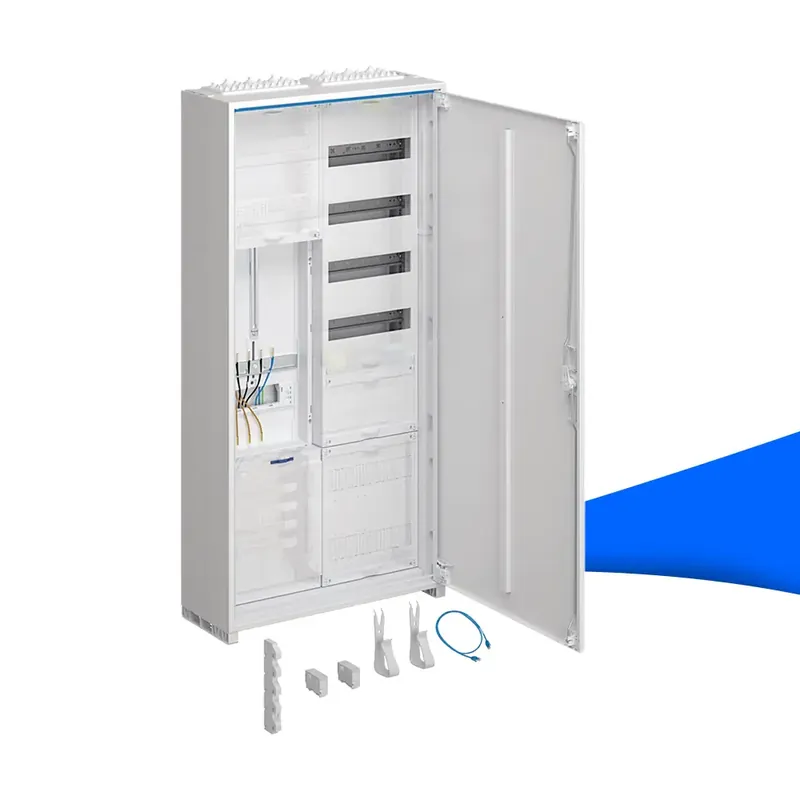

Hager ZB323N16 Komplettschrank univers Z, 1 Zählerplatz, 3-phasig, APZ, RfZ, VT4, IP44, 1100x550x205 mm
Der Hager ZB323N16 Komplettschrank aus dem univers Z System ist eine vormontierte, normgerechte Lösung für moderne Zähleranlagen. Mit integriertem Zählerplatz, APZ- und RfZ-Bereich sowie Verteilerfeld eignet er sich optimal für den Einsatz in Wohn- und Gewerbeinstallationen nach aktuellen Netzanschlussrichtlinien.
Technische Highlights
- Zählerplätze: 1 (≤63 A)
- Polart: 5-polig
- Netzform: TN-C-S
- Schutzart: IP44
- Schutzklasse: II (schutzisoliert)
- Anschlussquerschnitt (Zähler Zu-/Abgang): 16 mm²
- Sammelschienenanschluss: ESA 5-polig (1 – 25 mm²)
- Abmessungen (HxBxT): 1100 x 550 x 205 mm
Kompakte Bauweise & Montage
Der Komplettschrank verfügt über 2 Felder (Zählerfeld + Verteilerfeld) mit insgesamt 4 Reihen und ist optimal auf die Anforderungen moderner Energieverteilungen abgestimmt. Die kompakte Bauweise ermöglicht eine platzsparende Installation. Die Montage erfolgt als Aufputzlösung mit durchdachter Innenstruktur für eine schnelle Verdrahtung.
Sicherheit & Leistung
- Schutzart IP44 – geeignet für geschützte Außenbereiche
- Schutzklasse II – erhöhte elektrische Sicherheit durch Schutzisolierung
- Integrierter APZ- und RfZ-Bereich für Kommunikationstechnik und
- Steueranwendungen
- Robuste Ausführung mit stabiler Tür und Klappgriff mit Vorreiber
- Normgerechte Ausführung nach aktuellen TAB / NAR
Anschlussmöglichkeiten
- ESA-Sammelschienenklemme 5-polig (1 – 25 mm²)
- Zähleranschlussleitungen: 16 mm²
- Waagerechte Anordnung von PE/N-Klemmen im Verteilerfeld
- Optimiert für strukturierte Energieverteilungssysteme
Vorteile auf einen Blick
- Vormontierter Komplettschrank für schnelle Installation
- Integrierter APZ- und RfZ-Bereich
- Ideal für moderne Zähleranlagen nach TAB / NAR
- Hohe Sicherheit durch Schutzklasse II und IP44
- Robustes, langlebiges Design für den professionellen Einsatz
