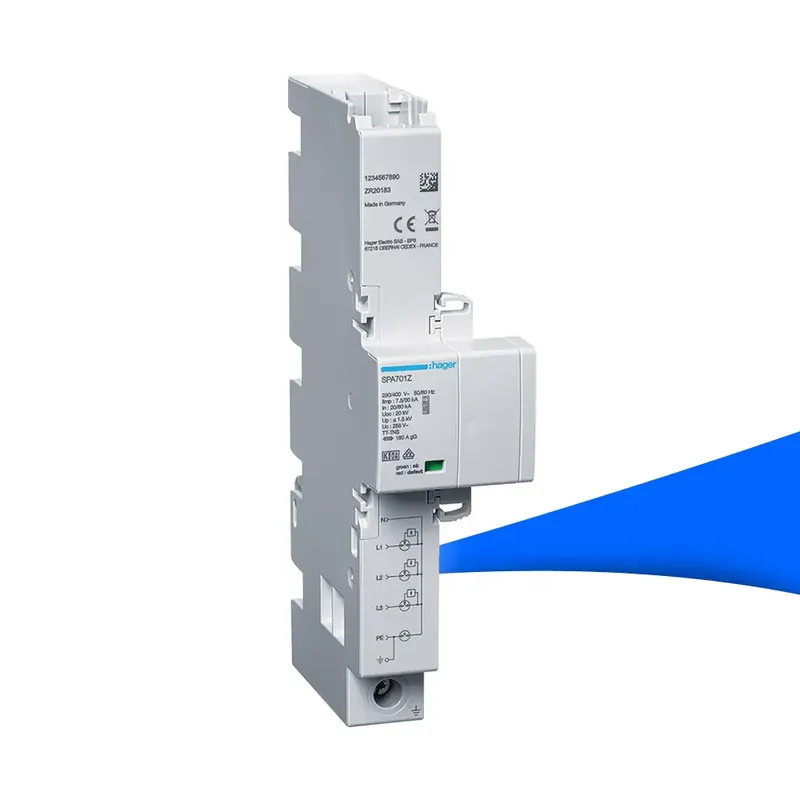

Hager SPA701Z Kombiableiter Typ 1+2+3, 4-polig, Iimp 7,5 kA – Überspannungsschutz für TT- und TN-S-Netze
Der Hager SPA701Z Kombiableiter bietet zuverlässigen Überspannungsschutz für elektrische Anlagen in Wohn-, Gewerbe- und Industriebereichen. Mit Schutzklassen Typ 1, Typ 2 und Typ 3 vereint er mehrere Schutzstufen in einem kompakten Gerät und schützt effektiv vor transienten Überspannungen durch Blitzeinschläge oder Schaltvorgänge.
Technische Highlights
- Typ: Kombiableiter Typ 1+2+3 nach IEC 61643
- Polanzahl: 4-polig – geeignet für TT- und TN-S-Systeme
- Blitzimpulsstrom (Iimp): 7,5 kA (L-N/PEN, N-PE), bis zu 30 kA Gesamtableitvermögen
- Max. Ableitvermögen (Imax): 30 kA
- Bemessungsbetriebsspannung Ue: 230–400 V
- Dauerbetriebsspannung (Uc): 255 V
- Spannungsschutzstufe (Up): 1,5 kV
Kompakte Bauform & einfache Montage
Mit nur 1,5 Teilungseinheiten Breite (26,7 mm) und einer Höhe von 211 mm ist der Hager SPA701Z platzsparend konstruiert und lässt sich komfortabel in Verteilungen integrieren. Er ist sowohl für die Sammelschienenmontage als auch für Schraubanschlüsse geeignet.
Sicherheit & Ausstattung
- Kontrollleuchte zur Funktionsüberwachung integriert
- Schutzart IP20 – sicher gegen Berührung und feste Fremdkörper
- Betriebstemperaturbereich: -40 °C bis +80 °C – für anspruchsvolle Umgebungen
- Erfüllt die Anforderungsklassen T1, T2, T3 nach IEC 61643
Anschlussmöglichkeiten
- Flexible Leiter: 2,5 – 35 mm²
- Massive Leiter: 2,5 – 50 mm²
- Signalkontakt: 0,25 – 4 mm²
- Nominales Anzugsdrehmoment: 2,5 Nm
Vorteile auf einen Blick
- Kombinierter Schutz Typ 1, 2 und 3 in einem Gerät
- Hohe Leistungsfähigkeit für maximale Anlagensicherheit
- Einfache Installation und kompakte Bauweise
- Ideal für TT- und TN-S-Systeme
- Integrierte Kontrollanzeige für mehr Sicherheit
