Beschreibung

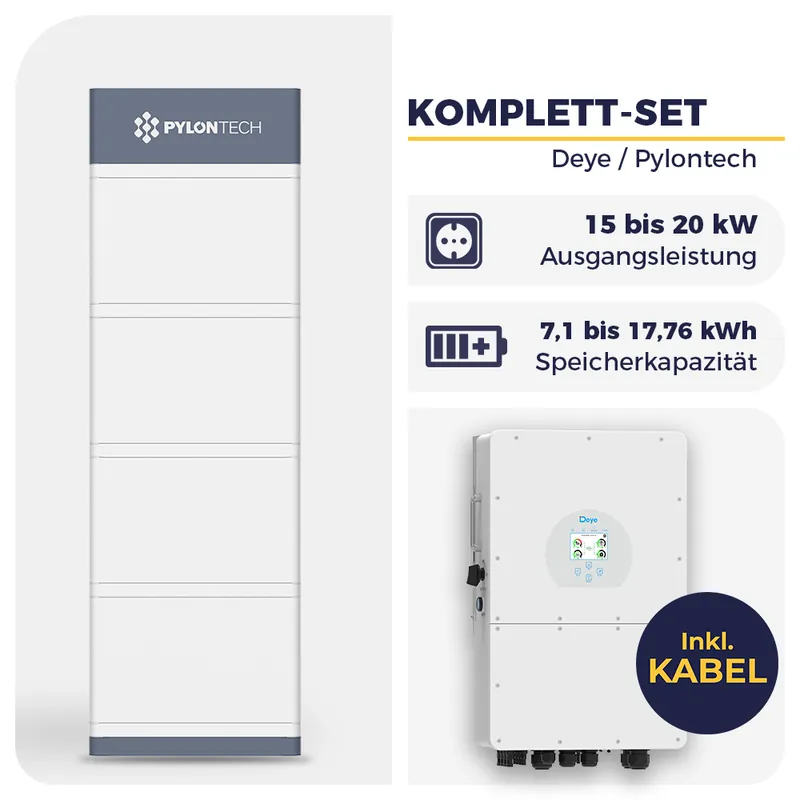

Deye Hybrid-Wechselrichter mit Pylontech Force H2 | Hochvolt-Speichersystem | 3-phasig
Die leistungsstarke Kombination für Deine autarke Energieversorgung
Dieses Set kombiniert den vielseitigen Deye Hybrid-Wechselrichter mit dem hochmodernen Pylontech Force H2 Hochvolt-Speichersystem. Es bietet Dir eine zuverlässige und unterbrechungsfreie Stromversorgung, optimiert die Nutzung Deiner Solarenergie und ermöglicht eine effiziente Speicherung für maximale Unabhängigkeit. Ideal für Anwendungen, die hohe Ausgangsleistung, begrenzte Installationsflächen und eine lange Lebensdauer erfordern.
Auf einen Blick
Langlebige Hochvolt-Speichertechnologie
Lithium-Eisenphosphat (LiFePO4) für maximale Sicherheit und Lebensdauer
Vielseitiger 3-Phasen Hybrid-Wechselrichter
Kombiniert Wechselrichter, Solarladeregler und Batterieladegerät in einem Gerät
Zuverlässige Notstromversorgung
Sichert Deine Energieversorgung auch bei Netzausfällen
Intelligentes Energiemanagement
Optimiert Eigenverbrauch und Netzeinspeisung
Was macht dieses Speichersystem so besonders?
Dieses Set ist die ideale Lösung für alle, die eine zuverlässige und effiziente Energieversorgung für ihr Zuhause oder Geschäft suchen. Im Herzen dieses Systems schlägt das Pylontech Force H2 Hochvolt-Speichersystem, eine Lithium-Eisenphosphat (LiFePO4) Batterie, die für ihre Langlebigkeit und Sicherheit bekannt ist. Sie ist speziell dafür konzipiert, eine stabile Stromversorgung zu gewährleisten, selbst bei Anwendungen, die hohe Ausgangsleistungen und begrenzte Installationsflächen erfordern. Mit einer erwarteten Lebensdauer von über 15 Jahren und einer Entladetiefe von 95% ist sie ein wahrer Dauerläufer.
Der Deye Hybrid-Wechselrichter ergänzt das Speichersystem perfekt. Er ist ein multifunktionales Kraftpaket, das die Funktionen eines Wechselrichters, Solarladereglers und Batterieladegeräts in einem kompakten Gerät vereint. Er bietet Dir eine unterbrechungsfreie Stromversorgung und lässt sich dank seines umfassenden LCD-Displays und der benutzerkonfigurierbaren Tasten intuitiv bedienen. Ob Eigenverbrauch, Netzeinspeisung oder Notstromversorgung – dieser Wechselrichter passt sich flexibel Deinen Bedürfnissen an.
Wie optimiert dieses Set Deine Energieautarkie?
Dieses Set ist nicht nur leistungsstark, sondern auch intelligent! Der Deye Hybrid-Wechselrichter ermöglicht Dir eine Vielzahl von Betriebsmodi, die Deine Energieautarkie maximieren. Du kannst den Eigenverbrauch optimieren, überschüssigen Solarstrom ins Netz einspeisen oder eine zuverlässige Notstromversorgung für Dein Zuhause sicherstellen. Mit Funktionen wie der programmierbaren Versorgungspriorität für Batterie oder Netz und der konfigurierbaren Lade- und Entladeströme hast Du die volle Kontrolle über Dein Energiesystem.
Stell Dir vor, Dein System passt sich automatisch an Deine Bedürfnisse an: Der Deye Wechselrichter verfügt über eine Limit-Funktion, die verhindert, dass zu viel Strom ins Netz zurückfließt, und unterstützt WiFi-Monitoring für bequeme Überwachung von überall. Zusammen mit der Pylontech Force H2 Batterie, die eine beeindruckende Effizienz von 96% und eine Entladetiefe von 95% aufweist, wird jede erzeugte Kilowattstunde optimal genutzt. Das ist smartes Energiemanagement, das Spaß macht!
Sicherheit und Installation: Was Du wissen musst?
Sicherheit wird bei diesem Hochvolt-Speichersystem großgeschrieben. Sowohl der Deye Hybrid-Wechselrichter als auch das Pylontech Force H2 Speichersystem sind robust gebaut und für den Außeneinsatz konzipiert – der Wechselrichter mit IP65 und die Batterie mit IP55 Schutzart. Die Installation sollte stets von qualifiziertem Fachpersonal unter Beachtung aller Sicherheitsvorschriften erfolgen. Persönliche Schutzausrüstung wie isolierte Handschuhe und Schutzbrillen sind dabei unerlässlich.
Der Deye Wechselrichter bietet umfassende Schutzfunktionen, darunter integrierten Blitzschutz, Anti-Islanding-Schutz und Schutz vor Verpolung. Das Pylontech Force H2 System ist ebenfalls mit zahlreichen Sicherheitsmerkmalen ausgestattet, wie z.B. der Notwendigkeit einer korrekten Erdung und der Warnung vor dem Mischen von Batteriemodulen. Beide Komponenten sind nach relevanten internationalen Standards und Normen zertifiziert, was Dir zusätzliche Sicherheit und Zuverlässigkeit garantiert. So kannst Du Dich entspannt zurücklehnen und Deine Solarenergie genießen.
Technische Details |
|
Deye Hybrid-Wechselrichter |
|
| Modellreihen | SUN-5K-SG01HP3-EU-AM2 bis SUN-20K-SG01HP3-EU-AM2 |
| Abmessungen (B x H x T) | 408,0 mm x 671,5 mm x 247,0 mm (Produktgröße) / 408W x 638H x 237D mm (Installation) |
| Gewicht | 30,5 kg |
| Schutzart | IP65 |
| Installation | Wandmontage |
| Betriebstemperaturbereich | -25°C bis 60°C (Derating über 45°C) |
| Kühlung | Intelligente Luftkühlung |
| Geräuschpegel | <45 dB |
| Kommunikation | RS485, CAN, WiFi |
| Garantie | 5 Jahre |
PV-Eingang (DC) |
|
| Max. DC-Eingangsleistung | 6500W (5kW Modell) bis 26000W (20kW Modell) |
| Max. DC-Eingangsspannung | 1000V |
| MPPT-Spannungsbereich | 150-850V |
| Start-up Spannung | 180V |
| Anzahl MPPT-Tracker | 2 |
| Anzahl Strings pro MPPT-Tracker | Variiert je nach Modell (z.B. 1+1 für 5kW, bis 2+2 für 20kW) |
AC-Ausgang (netzgebunden) |
|
| Nennausgangsleistung | 5kW bis 20kW (modellabhängig) |
| Max. AC-Ausgangsleistung | 1,1-fache Nennleistung |
| Spitzenleistung (Off-Grid) | 1,5-fache Nennleistung für 10 Sekunden |
| Max. dreiphasiger unsymmetrischer Ausgangsstrom | 13A bis 35A (modellabhängig) |
| Max. kontinuierlicher AC-Durchgangsstrom | 40A (kleinere Modelle), 80A (größere Modelle) |
| Leistungsfaktor | 0,8 voreilend bis 0,8 nacheilend |
| Ausgangsfrequenz und -spannung | 50/60Hz; 3L/N/PE 220/380V, 230/400Vac |
| Netztyp | Dreiphasig |
| Gesamtharmonische Verzerrung (THD) | <3% der Nennleistung |
| DC-Stromeinspeisung | <0,5% In |
Batterieanschluss (Deye Wechselrichter) |
|
| Batteriespannungsbereich | 160V bis 700V |
| Max. Ladestrom | 37A |
| Max. Entladestrom | 37A |
| Anzahl Batterieeingänge | 1 |
| Ladestrategie | Selbstadaption an BMS |
Effizienz (Deye Wechselrichter) |
|
| Max. Effizienz | 97,60% |
| Euro Effizienz | 97,00% |
| MPPT Effizienz | >99% |
Schutzfunktionen (Deye Wechselrichter) |
|
| PV-Eingangs-Blitzschutz | Integriert |
| Anti-Islanding-Schutz | Integriert |
| PV-String-Eingangs-Verpolungsschutz | Integriert |
| Isolationswiderstands-Erkennung | Integriert |
| Fehlerstrom-Überwachungseinheit | Integriert |
| Ausgangs-Überstromschutz | Integriert |
| Ausgangs-Kurzschlussschutz | Integriert |
| Ausgangs-Überspannungsschutz | DC Typ II / AC Typ III |
| Batterie-Überstromschutz | Sicherungen |
Pylontech Force H2 Hochvolt-Speichersystem |
|
| Zelltechnologie | Li-Eisen (LFP) |
| Batteriesystem Kapazität | 7,10 kWh bis 14,20 kWh (modular erweiterbar) |
| Batteriesystem Spannung (V DC) | 192V (bei 7,10 kWh) bis 384V (bei 14,20 kWh) |
| Batteriesystem Kapazität (AH) | 37Ah |
| Anzahl Batteriemodule | 2 bis 4 (modellabhängig) |
| Kapazität pro Batteriemodul | 3,552 kWh |
| Batteriemodul Spannung (V DC) | 96V |
| Batteriemodul Kapazität (AH) | 37AH |
| Batteriesystem Überspannung (Laden) | 216V (bei 7,10 kWh) bis 432V (bei 14,20 kWh) |
| Batteriesystem Ladestrom (Standard) | 7,4A |
| Batteriesystem Ladestrom (Normal) | 18,5A |
| Batteriesystem Ladestrom (Max, 15s) | 40A |
| Batteriesystem Unterspannung (Entladen) | 174V (bei 7,10 kWh) bis 348V (bei 14,20 kWh) |
| Batteriesystem Entladestrom (Standard) | 7,4A |
| Batteriesystem Entladestrom (Normal) | 18,5A |
| Batteriesystem Entladestrom (Max, 15s) | 40A |
| Kurzschluss Nennstrom | <4000A |
| Effizienz | 96% |
| Entladetiefe (DoD) | 95% |
| Abmessungen System (B x T x H) | 450 x 296 x 822 mm (7,10 kWh) bis 450 x 296 x 1414 mm (14,20 kWh) |
| Abmessungen Steuereinheit (B x T x H) | 450 × 296 × 190 mm |
| Abmessungen Batteriemodul (B x T x H) | 450 × 296 × 296 mm |
| Abmessungen Basis (B x T x H) | 450 × 296 × 40 mm |
| Kommunikationsschnittstelle | CANBUS / Modbus RTU (RS485, CAN, RS232 via RJ45) |
| Schutzart | IP55 |
| Gewicht System | 82 kg (7,10 kWh) bis 152 kg (14,20 kWh) |
| Gewicht Batteriemodul | 35 kg |
| Lebensdauer | 15+ Jahre |
| Zyklenlebensdauer (Batteriemodul) | 5.000 Zyklen |
| Betriebstemperaturbereich | 0°C ~ 50°C (optimal 18°C ~ 28°C) |
| Lagertemperaturbereich | -20°C ~ 60°C |
| Höhe | < 2000 m |
| Luftfeuchtigkeit | 5 ~ 95% |
| Produktzertifizierungen | VDE2510-50, IEC62619, IEC62477-1, IEC62040-1, CEC, CE |
| Transportzertifizierung | UN38.3 |
Allgemeines |
|
| Hersteller | Deye (Deye Energy Co., Ltd.), Pylontech (Pylon Technologies Co., Ltd.) |
| Netzregulierung | VDE4105, IEC61727/62116, VDE0126, AS4777.2, CEI 0 21, EN50549-1, G98, G99, C10-11, UNE217002, NBR16149/NBR16150 |
| EMV/Sicherheitsregulierung | IEC62109-1/-2, NBT32004-2018, EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-6-4 |
Lieferumfang
1x Deye Hybrid-Wechselrichter (Modell je nach Auswahl)
- 1x Deye Hybrid-Wechselrichter
- 1x Montagehalterung
- Befestigungsschrauben
- 1x Produkthandbuch
1x Pylontech Force H2 Hochvolt-Speichersystem (Kapazität je nach Auswahl)
- 1x FC0500M-40S Batterie-Steuereinheit
- 1x Force-H2 Basis (450 x 296 x 40 mm)
- 2x EPE Schaumstoff
- 2x 3.5 m schwarzes externes Kommunikationskabel (RJ45 – M19)
- 1x 3.5 m DC+ rotes externes Stromkabel (10 AWG)
- 1x 3.5 m DC- schwarzes externes Stromkabel (10 AWG)
- 1x 1 m gelb-grünes Erdungskabel (10 AWG)
- 14x M4 Schrauben für Montagehalterungen
- 4x M8 Schrauben zur Befestigung der Basis
- 1x Produkthandbuch
- 1x Garantiekarte
- FH9637M Batteriemodul (Anzahl je nach gewählter Kapazität: 2, 3 oder 4 Stück)
- Externes Montagehalterungsset (optional, je nach Teilenummer)
