Beschreibung
HUSATECH SunnyHome M 7,12 kW Photovoltaikanlage mit 9,6 kWh Speicher
1-phasig mit Victron Energy Multiplus II 48/5000/70-50 + MPPT 250/100 + 7280 Wp PV-Leistung und 9,6 kWh Pylontech US5000 Speicher
Das Sorglos-Set All-In-One für kleine Haushalte ab 1 bis 2 Personen mit einem Jahresstromverbrauch von bis zu 3500 kWh.
Der Victron Energy MultiPlus II Wechselrichter ist das intelligente Gerät, welches eine zentrale Rolle im Stromnetz bei Dir zuhause spielt. Er wandelt den von Deiner Solaranlage erzeugten Gleichstrom in nutzbaren Wechselstrom für den Betrieb Deines Haushaltes um. Darüber hinaus kann er auch als Ladegerät für den Batteriespeicher dienen und bei Bedarf als unterbrechungsfreie Stromversorgung (USV) fungieren. So ist sichergestellt, dass Deine wichtigen Gerätschaften wie Sauerstoffgerät oder Kühlschrank auch bei einem Stromausfall weiterhin mit Energie versorgt werden! Der MultiPlus II ist so konzipiert, dass er je nach den Bedürfnissen automatisch zwischen den verschiedenen Funktionen wechseln kann, um eine zuverlässige Stromversorgung zu gewährleisten. Er lässt sich mit einem MPPT-Solar-Ladegerät oder einem Netz-Einspeise-Wechselrichter für PV-Anlagen kombinieren.
Erzeugt die PV-Anlage mehr Energie als Du gerade verbrauchst, wird der überschüssige Strom in den Akku geleitet. Sobald die Sonnenverhältnisse nachlassen, wird nicht genügend Energie produziert, um den Eigenbedarf zu decken. Erst dann wird die gespeicherte Energie wieder aus dem Akku entnommen. Ein Energiemanager sorgt dafür, dass der Stromfluss optimal gesteuert wird und der Akku nicht über- oder unterladen wird. So kann der Haushalt möglichst viel des selbst erzeugten Stroms nutzen, damit weniger Strom aus dem Netz bezogen und langfristig Geld gespart wird.
Die Anlage besteht aus 16 Solarmodulen JA Solar Deep Blue 4.0 Pro mit jeweils 445 Watt Leistung und einem zusätzlichen bifanzialen Ertrag durch die stromerzeugende Rückseite. Das Modul ist Full Black und alle 16 Module zusammen erzeugen eine Gesamtnennleistung von 7,12 kWp. Da uns der Kabelweg vom Solarmodul zu den Ladereglern nicht bekannt ist, ist das Verbindungskabel nicht im Set enthalten. Wähle hier das passende Kabel.
Die benötigte Dachfläche beträgt ca. 33m².
Der Wechselrichter hat eine Dauerleistung von 4000W und eine Spitzenleistung von 9000W. Die Anlage kann jederzeit durch einsetzen von 2 weiteren MultiPlus-II 48/5000/70-50 auf eine 3-Phasige Anlage mit 12000W Dauerleistung erweitert werden.
Unser Tipp:
Wenn Du andere Solarmodule für diese Photovoltaikanlage haben möchtest, nimm bitte Kontakt zu uns auf. Gerne tauschen wir diese für Dich aus und schauen dabei, ob wir auf Grund der elektrischen Daten der anderen Module unter Umständen weitere Komponenten dieser Anlage anpassen oder austauschen müssen.

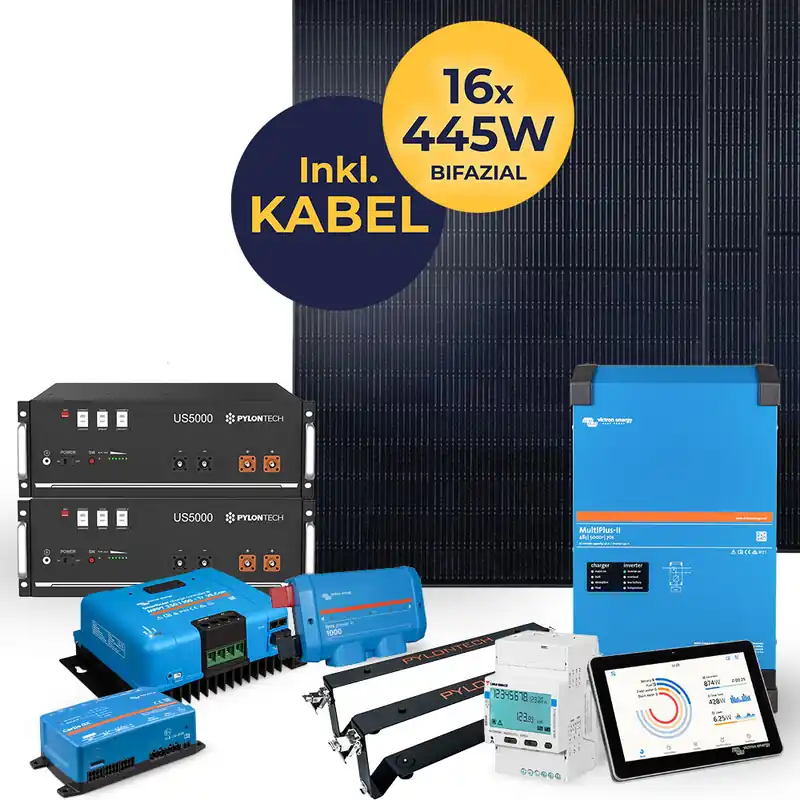

Dieses SunnyHome-Set besteht aus folgenden Komponenten:
- 1x Victron MultiPlus-II 48/5000/70-50
- 1x Offgridtec 1m Batteriekabel 50mm² beidseitig M8 Ösen
- 2x Victron RJ45 UTP Kabel für VE.Bus, VE.CAN, VE.Net und VE9bitRS485 Kommunikation 1,8m
- 1x Victron Sicherungseinsatz MEGA-fuse 200A / 58V für 48V (1 Stück)
- 2x Pylontech US5000 4,8kWh LiFePO4 Batterie
- 2x Pylontech Halterung / Brackets für US5000 LifePO4 Batterie
- 2x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
- 1x Victron VE.Can zu CAN-Bus BMS Typ A Kabel 1,8m
- 2x Offgridtec Megasicherung 125A / 70V
- 1x Victron Lynx Power In (M10)
- 1x Schraubensatz Lynx Power In
- 1x Victron Energy Meter EM540 3 phasig Energiemessgerät – max 65A/Phase
- 1x Victron RS485 zu USB Interface Kabel 5m
- 1x Victron Cerbo GX MK2 Systemüberwachung Bedienpanel
- 1x Victron Energy GX Touch 50 Anzeigepanel für Cerbo GX MK2
- 1x Victron SmartSolar MPPT 250/100-Tr VE.Can Laderegler
- 1x Offgridtec 1m Batteriekabel 25mm² M8 Terminal zu Schraubklemmenanschluss
- 1x Victron Sicherungseinsatz MEGA-fuse 125A / 58V für 48V (1 Stück)
- 16x JA Solar Deep Blue 4.0 Pro 445 Watt N-Type Doppelglas JAM54D41-445/LB
- 1x Konfiguration MultiPlus-II 1-Phase
Durch das Einsetzen eines Victron Energy SmartSolar MPPT 250/100 Solarladereglers bekommt Deine neue Energielösung die Schwarzstartfähigkeit. Das heißt also, wenn es zu einem kompletten Stromausfall kommen sollte und die Batteriespeicher über Nacht „leer“ gehen , fängt die Anlage an, sobald die Sonne wieder scheint, Strom zu produzieren und benötigt dafür keine 230 Volt vom Netz um zu starten.
Der Wechselrichter gibt Dir zusätzlich die Möglichkeit, mit der überschüssigen Energie einen Warmwasserspeicher oder eine Wallbox zu betreiben. Dafür muss nun ein Relais am Wechselrichter über die GX Einheit konfiguriert werden.
Das Energiespeichersystem (ESS) ist ein intelligentes System, welches eine Verbindung zum Stromnetz mit dem Victron Wechselrichter/Ladegerät, einem GX Kommunikations-Gerät und einem Batteriesystem gewährleistet.
Der MultiPlus-II wird von uns fertig konfiguriert ausgeliefert, sodass Du sicher bist, dass dieser auf die Batterien perfekt abgestimmt ist. Und diese auch die volle Leistung über Jahre liefern kann. Alle weiteren relevanten Anlageparametern kannst Du bequem über die Cerbo GX MK2 Einheit oder direkt an dem GX Gerät einstellen.
Die Konfiguration beläuft sich auf:
- Einstellung des Grid-Codes auf Deutschland
- Aktivierung des Batteriemonitors
- Einstellung der Abschaltspannungen sowie der Ladespannungen der Batterie
- Konfiguration des ESS-Assistents
Möchtest Du später weitere Einstellungen am Wechselrichter vornehmen, so benötigst Du zusätzlich ein Programmier-Interface MK3-USB.
Die maximale Batteriekapazität dieser Anlage mit zwei Pylontech US5000 Speichern beträgt 9,8 kWh und kann jederzeit um weitere Module erweitert werden. Jedes Modul verfügt über ein eingebautes Batterie Management System (BMS). Jede einzelne Zelle wird überwacht und automatisch ausgeglichen, vor:
-Tiefenentladung und Überladung
– Überspannung bei der Ladung
– zu hohen Strömen bei Ladung und Entladung
– Über- und Untertemperatur
– Kurzschluss- und Verpolung
Es können maximal 16 Module parallel in einer Batteriegruppe geschaltet und somit eine Gesamtkapazität von 76,8 kWh erreicht werden.
Das PowerSet beinhaltet zusätzlich einen saldierenden, 3-Phasigen Smartmeter Victron EM540 mit dem entsprechenden Datenkabel RS485. Der Stromzähler misst die aktuellen Lasten im Haus und kommuniziert mit dem Wechselrichter. So bekommt der MultiPlus-II entsprechende Daten, damit möglichst alle Lasten von der Anlage bedeckt werden können. Alle wichtigen Werte der Anlage, kannst Du bequem auf dem GX Panel oder über das VRM-Portal ablesen.
