Beschreibung
Wallbox24 Metrel A1532 XA EVSE Ladesäulenprüfadapter Zubehör
Der Adapter A 1532 EVSE XA eignet sich für elektrische Sicherheits- und Funktionsprüfungen von EVSEs gemeinsam mit den unterstützten METREL-Anlagenprüfgeräten. Er ist für das Testen von Mode-3-EV-Versorgungsgeräten mit einem Typ-2-Stecker ausgelegt. Die XA-Version unterstützt dreiphasige Lasttests mit bis zu 13 A sowie verschiedene Fehlertypen, darunter „PE offen“. Mithilfe der Metrel AutoSequencen®, welche in den neueren Multifunktionstestern vordefiniert sind, kann die komplette EVSE-Ladestation (Schritt für Schritt) per Knopfdruck sowohl elektrisch als auch funktionell getestet werden. Mit MESM kann ein professioneller stationsbasierter Bericht erstellt werden.
– Bananenbuchsenausgänge für den Anschluss an ein dreiphasiges Anlagenprüfgerät
– Spannungsanzeige am EVSE-Ausgang
– Wahlschalter für den Proximity Pilot-Widerstand zum Simulieren des Vorhandenseins von EV-Kabeln sowie zum Erkennen des Nennstroms
– Wahlschalter für den Control Pilot-Widerstand zum Simulieren des Zustands eines Elektrofahrzeugs
– Buchsenausgang für den Anschluss an ein einphasiges Anlagenprüfgerät (Phase 1, Neutral, PE)
– Typ-2-Steckverbinder für den EVSE-Anschluss
– 6 mA EV RCD-Unterstützung
– Unterstützung für Funktionstests*
– Unterstützung für EVSE AUTO SEQUENCE®*
– Erstellen von MESM-Berichten**
– Lasttests mit bis zu 13 A an Buchse – einphasig oder an Bananenbuchsen – dreiphasig
– Fehlersimulation von Diodenkurzschluss, PE-CP-Kurzschluss und PE offen
– BNC-Ausgangsstecker für CP-Signalüberwachung
* Funktionsprüfungen und AUTO SEQUENCE® werden nur von den 2,5-kV-Prüfgeräten MI 3155, MI 3152 und MI 3152 H unterstützt.
** Die Berichte können ausschließlich über die MESM-PC-SW gedruckt werden. Die MESM-Lizenz (P 1101) kann separat erworben werden.

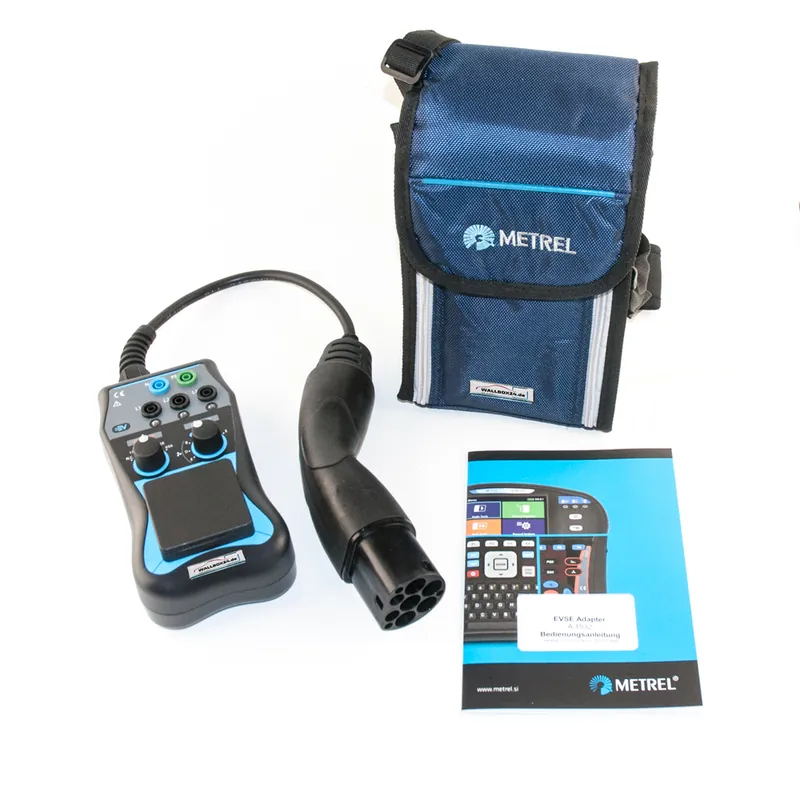

Set bestehend aus:
– EVSE-Instrumentenadapter XA
– Kleine Transporttasche
– Bedienungsanleitung
