Beschreibung

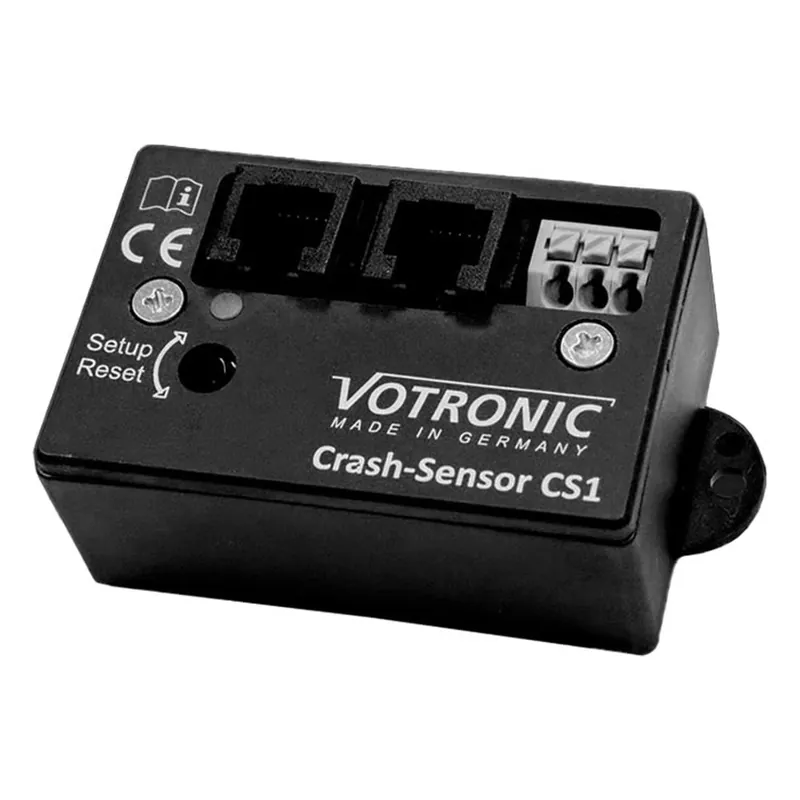

Der VOTRONIC Crash-Sensor CS1 dient der Notabschaltung der VOTRONIC Wechselrichter oder der Ansteuerung peripherer Geräte wie z.B. der VOTRONIC Switch-Unit. Der Crash-Sensor wird zwischen Wechselrichter und Fernbedienung geschleift und schaltet diesen im Falle eines Unfalls automatisch ab. Dies erfüllt die Anforderungen der DIN VDE 0100-717, die eine automatische Notabschaltung von Stromerzeugungseinrichtungen vorschreibt, welche Spannung größer der Kleinspannung führen. Bei Betrieb am Wechselrichter erfüllt der Crash-Sensor die Anforderungen der DIN EN 13976 aufgrund seiner niedrigen Stromaufnahme von weniger als 3 mA.
Über den Crash-Sensor CS1
- Steckfertig (Plug&Play) für alle VOTRONIC Wechselrichter
- Automatische Abschaltung bei Aufprall und / oder Schräglage des Fahrzeugs
- Abschaltverzögerung zum Vermeiden von Fehlansteuerungen
- Statusanzeige über dreifarbige LED
- Einbaulage : senkrecht oder waagrecht
- Anschluss: 2x Modularbuchse 6-polig
Initialisierung
Für die automatische Lageerkennung muss der Crash-Sensor bei Erstinbetriebnahme einmalig initialisiert werden. Hierfür muss der Trimmer auf Stellung „Setup“ gestellt werden. Anschließend wird die
Verbindung zur Spannungsversorgung hergestellt (Anschluss an Wechselrichter oder „Extern +“). Die LED des Crash-Sensors blinkt nun wechselseitig rot/grün. In diesem Fall ist die Einbaulage des Sensors zu überprüfen und der Vorgang zu wiederholen. Wurde der Crash-Sensor erfolgreich angelernt, muss der Trimmer auf Mittelstellung gebracht werden. Das Gerät befindet sich nun im Normalbetrieb. An der Klemme „Extern On/Off“ liegt Betriebsspannung an, die LED blitzt grün.
Technische Daten
- Systemspannung DC (Wechselrichter): 5V
- Systemspannung DC (extern): 12V/24V
- Eigenstromaufnahme Normalbetrieb: <0,003A
- Eigenstromaufnahme Notabschaltung: <0,007A
- Schaltausgang: Plus-Potential + schaltend, PNP Ausgang
- Max. Belastbarkeit: 0,15A
- Gehäuse: 61 x 41x 28 mm
- Schutzart: IP2X
- Gewicht: 66g
Lieferumfang
1x Votronic Crash Sensor CS1 3069
