Beschreibung

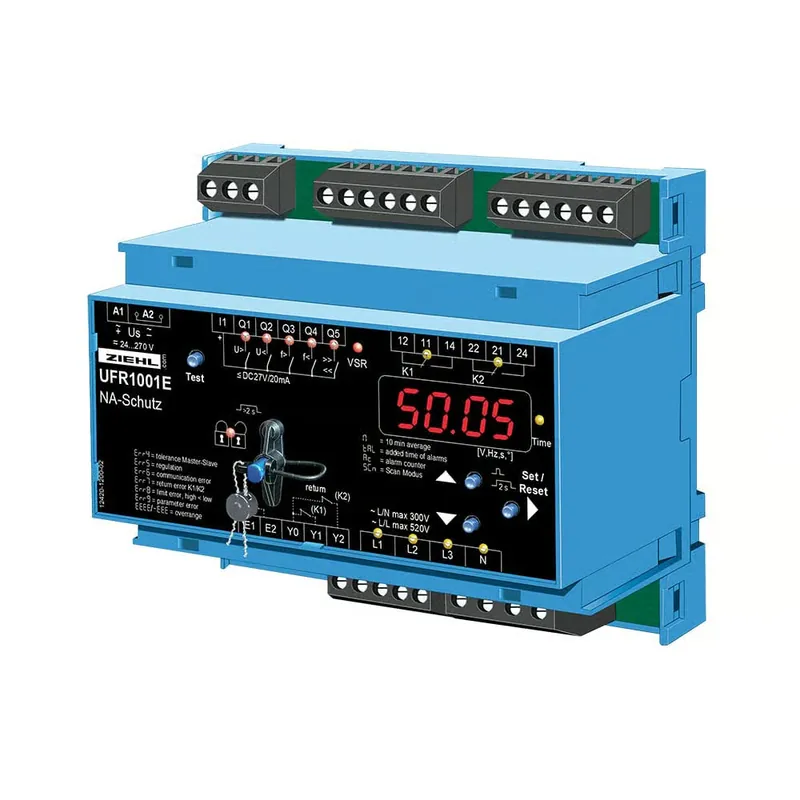

Das Netzentkupplungsrelais UFR1001E (MPN REL100100000) überwacht Spannung und Frequenz in Dreh- und Wechselstromnetzen.Entspricht folgenden Bedingungen:
VDE-AR-N 4105:2018-11
- zentraler NA-Schutz in Eigenerzeugungsanlagen für die Einspeisung ins Niederspannungsnetz
- Programm enthält 2 entsprechende Parameter, sowie eine angepasste Überwachung des Kuppelschalters und der Schutz von Parametern
- Relais ist zweikanalig und störsicher aufgebaut
VDE-AR-N 4110:2018-11
- Einheiten-Schutz an den Erzeugungseinheiten und als zwischengelagerter NA-Schutz für die Einspeisung ins Mittelspannungsnetz
- Einsetzen als übergeordneter NA-Schutz möglich, wenn kein Q-U-Schutz gefordert
Eigenschaften
- Unter- / Überspannungsüberwachung 15-520V (mit Spannungswandlern bis 1000V)
- Messung gegen N und/oder Phase-Phase
- Unter- / Überfrequenzüberwachung 45-65 Hz
- Überwachung der Spannungsqualität (10-Minuten-Mittelwert) & Nullspannung
- Alarmzähler für 100 Alarme (mit Auslösewert, Ursache und rel. Zeitstempel)
- Standby-Eingang mit Zähler und Zeitspeicher, Fernabschaltung möglich
- Test-Taste und Simulationsfunktion mit Messung der Abschaltzeiten
- einfache Inbetriebnahme und Programmierung durch voreingestellte Grundprogramme
- Voreingestellte Grenzwerte für verschiedene Anwendungen
Lieferumfang
1x Victron (Ziehl) UFR1001E
