Beschreibung
Solar-Laderegler für hohe Spannungen

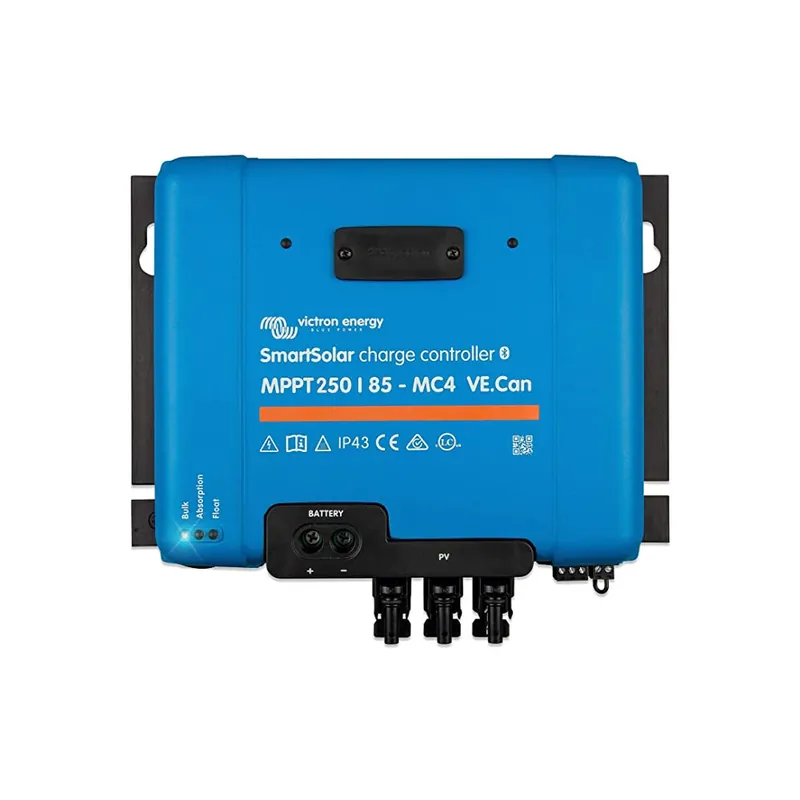

Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler ist ein MPPT-Laderegler zur Umwandlung von Solarenergie für 12 V, 24 V, 36 V und 48 V Batteriesysteme. Das Gerät verfügt über einen ultraschnellen Maximum Power Point Tracker, der den Energieertrag maximiert. Integriertes Bluetooth und VE.Can ermöglichen die Überwachung, Konfiguration und den synchronisierten Parallelbetrieb mehrerer Geräte.
Auf einen Blick
Hohe Effektivität
Maximiert den Energieertrag mit 99 % Wirkungsgrad.
Umfassende Konnektivität
VE.Can, VE.Direct und Bluetooth zur Überwachung.
Synchronisierter Betrieb
Paralleles Laden mit bis zu 25 Geräten.
Smarte Steuerung
Konfiguration und Updates über integriertes Bluetooth.
Solareingang und Ladekapazität
Der Regler verarbeitet eine PV-Nennleistung von bis zu 4 900 W bei einem 48 V System. Die maximale PV-Leerlaufspannung beträgt 250 V. Das Gerät nutzt die MPPT-Technologie, um jederzeit den optimalen Arbeitspunkt der Solarmodule zu finden und liefert einen maximalen Ladestrom von 85 A an die Batterie. Die Eingangsleistung wird vom Regler begrenzt, falls eine höhere PV-Leistung angeschlossen wird. Der Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler ist für anspruchsvolle Solaranlagen ausgelegt.
Systemintegration und Überwachung
Dieses Gerät ist für Batteriesysteme mit 12 V, 24 V, 36 V und 48 V geeignet, wobei die Erkennung für 12 V, 24 V und 48 V automatisch erfolgt. Für den Anschluss der Solarmodule stehen drei Paare MC4-Anschlüsse zur Verfügung. Die Kommunikation erfolgt über die integrierten Schnittstellen VE.Can, VE.Direct und Bluetooth. Damit kannst Du den Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler über die VictronConnect App konfigurieren und überwachen. Ein optionales Display ist ebenfalls erhältlich.
Betriebssicherheit und Effizienz
Der maximale Wirkungsgrad des Geräts liegt bei 99 %. Integrierte Schutzfunktionen wie PV-Verpolungsschutz, Ausgangskurzschlussschutz und Übertemperaturschutz sichern den Betrieb ab. Der Regler arbeitet ohne Kühlgebläse, was die Zuverlässigkeit erhöht. Bei Temperaturen über 40 °C wird die Ausgangsleistung zur Eigensicherung reduziert. Der Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler speichert Trenddaten der letzten 46 Tage.
Erweiterte Funktionen und Skalierbarkeit
Für größere Systeme ist ein synchronisierter Parallelbetrieb von bis zu 25 Geräten über VE.Can oder bis zu 10 Geräten über Bluetooth möglich. Das programmierbare Relais kann für Alarmfunktionen oder zur Steuerung externer Geräte genutzt werden. Der Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler verfügt zudem über eine Funktion zur Wiederherstellung vollständig entladener Batterien. Ein Anschluss für eine ferngesteuerte Ein- und Abschaltung ist ebenfalls vorhanden.
Technische Details |
|
Laderegler |
|
| Teilenummer | SCC125085511 |
| Batteriespannung | 12 V / 24 V / 48 V (automatische Wahl), 36 V (manuell) |
| Nennladestrom | 85 A |
| PV-Nennleistung bei 12 V | 1 200 W |
| PV-Nennleistung bei 24 V | 2 400 W |
| PV-Nennleistung bei 36 V | 3 600 W |
| PV-Nennleistung bei 48 V | 4 900 W |
| Maximaler PV-Kurzschlussstrom | 70 A |
| Maximale PV-Leerlaufspannung | 250 V (absoluter Höchstwert), 245 V (Einschalten und Betrieb) |
| Maximaler Wirkungsgrad | 99 % |
| Eigenverbrauch | < 35 mA bei 12 V / < 20 mA bei 48 V |
| Ladespannung Konstantspannung (einstellbar) | 14,4 V / 28,8 V / 57,6 V |
| Ladespannung Erhaltung (einstellbar) | 13,8 V / 27,6 V / 55,2 V |
| Ladespannung Ausgleich (einstellbar) | 16,2 V / 32,4 V / 64,8 V |
| Ladealgorithmus | Mehrstufig adaptiv (8 vorprogrammierte Algorithmen oder benutzerdefiniert) |
| Temperaturkompensation | -16 mV/°C / -32 mV/°C / -64 mV/°C |
Kommunikation und Steuerung |
|
| Kommunikationsanschlüsse | VE.Can, VE.Direct, Bluetooth |
| Ferngesteuerte Ein-/Aus-Schaltung | Ja (2-poliger Stecker) |
| Programmierbares Relais | DPST: 240 VAC / 4 A; 35 VDC / 4 A; 60 VDC / 1 A |
| Synchronisierter Parallelbetrieb | Ja, bis zu 25 Geräte (VE.Can) oder 10 Geräte (Bluetooth) |
Schutz und Umgebung |
|
| Schutzfunktionen | PV-Verpolung, Ausgangskurzschluss, Übertemperatur, PV-Rückstrom |
| Betriebstemperatur | -30 °C bis +60 °C (volle Nennleistung bis 40 °C) |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Maximale Höhe | 5 000 m (volle Nennleistung bis 2 000 m) |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
Gehäuse und Allgemeines |
|
| PV-Anschlüsse | 3 Paare MC4-Stecker |
| Batterieanschlüsse | 35 mm² / AWG2 |
| Schutzart | IP43 (Elektronik), IP22 (Anschlussbereich) |
| Farbe | Blau (RAL 5012) |
| Abmessungen (H x B x T) | 246 x 295 x 103 mm |
| Gewicht | 4,5 kg |
| Herstellergarantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler
1x Victron SmartSolar MPPT 250/85-MC4 VE.CAN Laderegler
- 2x VE.Can RJ45 Abschlusswiderstand
