Beschreibung
Laderegler mit integriertem Bluetooth

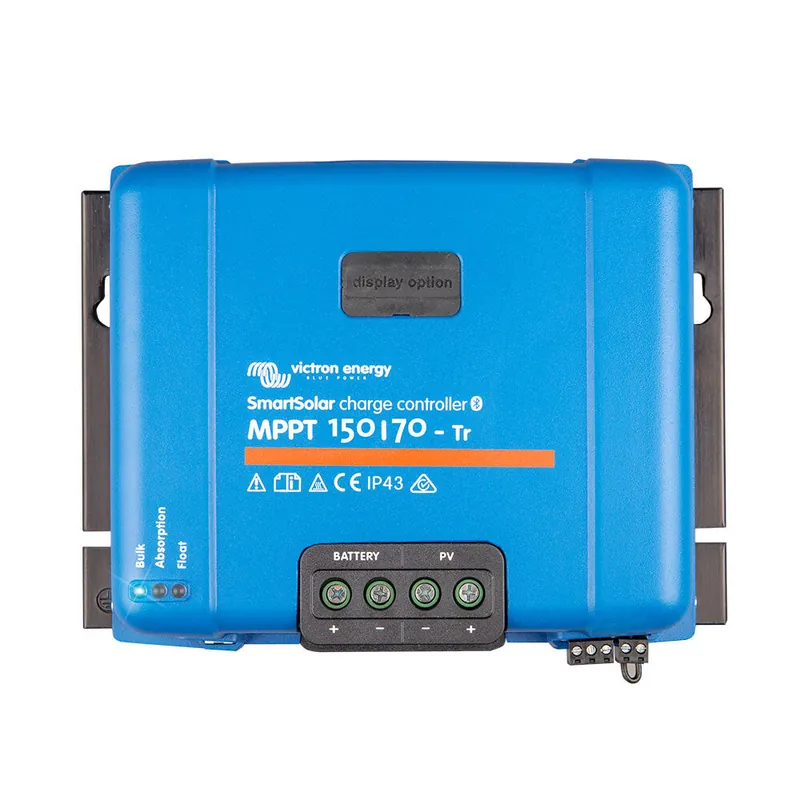

Victron SmartSolar MPPT 150/70-Tr Solarladeregler zur Ladung von 12 V, 24 V, 36 V oder 48 V Batterien aus Solarmodulen. Das Gerät nutzt die MPPT-Technologie für einen hohen Energieertrag. Die Konfiguration und Überwachung erfolgen über die integrierte Bluetooth-Schnittstelle mit einem Smartphone.
Auf einen Blick
Integrierte Funkverbindung
Zugriff über Smartphone oder Tablet.
Schnelles MPPT
Erhöht den Energieertrag bei wechselnder Einstrahlung.
Flexible Batteriespannung
Automatische Erkennung für verschiedene Systeme.
Hoher Ladestrom
Liefert bis zu 70 A an den Akku.
Solare Eingangsdaten und Ladetechnik
Der Regler verarbeitet eine maximale PV-Leerspannung von 150 V und liefert einen Nennladestrom von 70 A. Die ultraschnelle Maximum Power Point Tracking (MPPT) Technologie sorgt für einen hohen Energieertrag. Ein spezieller Algorithmus findet auch bei teilweiser Verschattung den optimalen Arbeitspunkt. Die PV-Spannung muss Vbat + 5 V erreichen, damit der Victron SmartSolar MPPT 150/70-Tr Solarladeregler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V.
Systemintegration und Datenzugriff
Dieses Gerät erkennt automatisch Batteriesysteme mit 12 V, 24 V oder 48 V. Eine Einstellung auf 36 V ist mit einem Software-Tool möglich. Die Solarmodule werden über Schraubklemmen angeschlossen. Zur Kommunikation verfügt der Victron SmartSolar MPPT 150/70-Tr Solarladeregler über einen VE.Direct-Anschluss und integriertes Bluetooth. Damit kannst Du Daten in Echtzeit über die VictronConnect App auf Deinem Smartphone anzeigen. Ein programmierbares Relais und ein Anschluss für ferngesteuertes Ein- und Ausschalten sind ebenfalls vorhanden.
Wirkungsgrad und Betriebsmerkmale
Der maximale Wirkungsgrad des Geräts beträgt 98 %. Die Kühlung erfolgt durch natürliche Konvektion ohne den Einsatz eines Lüfters. Ein interner Temperatursensor passt die Ladespannungen automatisch an die Umgebungstemperatur an. Zu den Schutzfunktionen des Victron SmartSolar MPPT 150/70-Tr Solarladeregler gehören ein Schutz gegen PV-Verpolung, Ausgangskurzschluss und Überhitzung. Bei hohen Temperaturen wird die Ausgangsleistung automatisch reduziert.
Technische Details |
|
Ladeeigenschaften |
|
| Batteriespannung | 12 V / 24 V / 36 V / 48 V (automatische Auswahl für 12/24/48 V) |
| Nennladestrom | 70 A |
| Ladealgorithmus | Mehrstufig, adaptiv (8 vorprogrammierte Algorithmen) |
| Konstantladespannung (Standard) | 14,4 V / 28,8 V / 43,2 V / 57,6 V |
| Erhaltungsladespannung (Standard) | 13,8 V / 27,6 V / 41,4 V / 55,2 V |
| Temperaturkompensation | -16 mV / -32 mV / -64 mV / °C |
| Lastausgang | Nein |
PV-Eingang |
|
| Maximale PV-Leerspannung (Voc) | 150 V |
| PV-Anschluss | Schraubklemmen (Tr) |
Allgemein |
|
| Maximaler Wirkungsgrad | 98 % |
| Eigenverbrauch (12 V / 24 V / 48 V) | 20 mA / 15 mA / 10 mA |
| Betriebstemperatur | -30 °C bis +60 °C |
| Feuchte (nicht kondensierend) | 95 % |
| Datenkommunikationsport | VE.Direct |
| Integriertes Bluetooth | Ja |
| Ferngesteuertes Ein/Aus | Ja |
| Programmierbares Relais | Ja |
Gehäuse und Schutz |
|
| Stromanschlüsse | 16 mm² / AWG6 |
| Schutzart (elektronische Bauteile) | IP43 |
| Schutzart (Anschlussbereich) | IP22 |
| Schutzfunktionen | PV-Verpolung, Ausgang Kurzschluss, Überhitzung |
| Farbe | Blau (RAL 5012) |
| Sicherheitsnormen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron SmartSolar MPPT 150/70-Tr Solarladeregler
1x Victron SmartSolar MPPT 150/70-Tr Solarladeregler
