Beschreibung
MPPT Solarladeregler mit Bluetooth

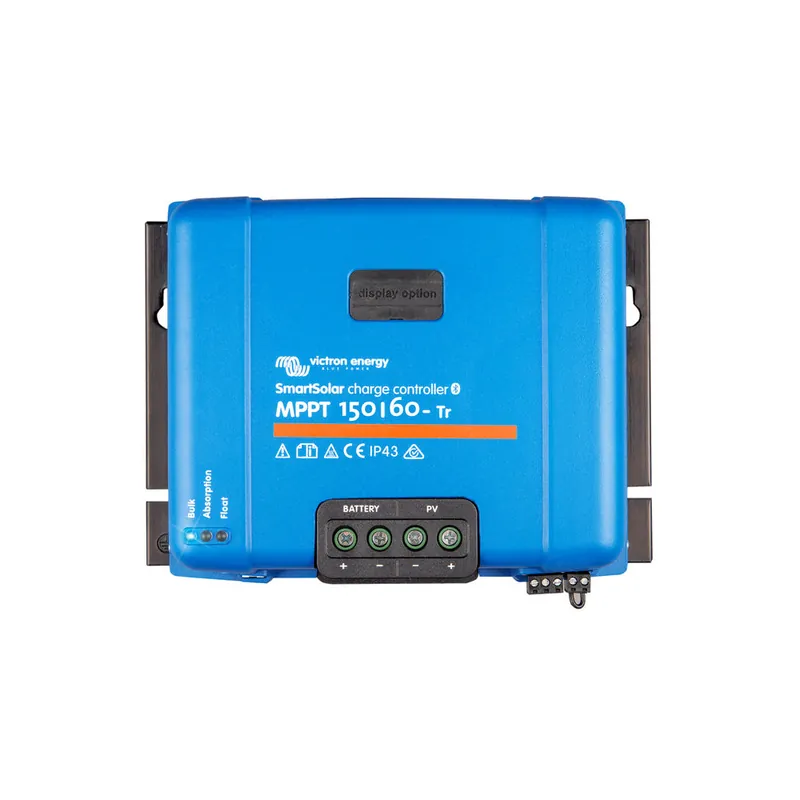

Victron SmartSolar MPPT 150/60 – Tr ist ein Laderegler, der die Energie aus Deinen Solarmodulen optimal nutzt, um Deine Batterien zu laden. Durch die MPPT-Technologie wird auch bei wechselnden Lichtverhältnissen der maximale Ertrag erzielt. Mit dem integrierten Bluetooth kannst Du alle Funktionen bequem über Dein Smartphone einrichten und überwachen. Das Gerät erkennt Batteriespannungen von 12 V, 24 V und 48 V automatisch und eignet sich für eine Vielzahl von Systemen.
Auf einen Blick
Schnelles Tracking
Optimiert den Energieertrag bei jeder Sonneneinstrahlung.
Integrierte Konnektivität
Überwachung und Konfiguration über Dein Smartphone.
Flexible Systemspannung
Unterstützt 12 V, 24 V und 48 V Batterien.
Hoher Wirkungsgrad
Wandelt bis zu 98 % der Solarenergie.
Solare Eingangsleistung und Ladetechnik
Der Regler nutzt die MPPT-Technologie, um den maximalen Energieertrag aus Deinen Solarmodulen zu gewinnen. Die empfohlene PV-Leistung beträgt bei einem 12 V System 860 W, bei 24 V 1 720 W, bei 36 V 2 580 W und bei 48 V bis zu 3 440 W. Die maximale PV-Leerlaufspannung darf 150 V unter kältesten Bedingungen nicht überschreiten, wobei der Betrieb bis 145 V erfolgt. Der maximale Ladestrom zur Batterie beträgt 60 A. Der Victron SmartSolar MPPT 150/60 – Tr passt den Ladevorgang mehrstufig und adaptiv an den Zustand Deiner Batterie an.
Systemintegration und Überwachung
Dieses Gerät ist für Batteriesysteme mit 12 V, 24 V und 48 V ausgelegt und erkennt die Spannung automatisch. Eine 36 V Konfiguration ist manuell möglich. Für den Anschluss stehen Schraubklemmen für Batterie- und PV-Kabel mit einem Querschnitt von bis zu 35 mm² zur Verfügung. Zur Kommunikation und Überwachung ist Bluetooth direkt integriert, was die Konfiguration und das Monitoring per VictronConnect App ermöglicht. Zusätzlich bieten die Anschlüsse wie der VE.Direct-Port, ein programmierbares Relais und ein ferngesteuerter Ein-/Aus-Anschluss weitere Möglichkeiten zur Einbindung in Dein System. Der Victron SmartSolar MPPT 150/60 – Tr lässt sich so flexibel steuern.
Betriebssicherheit und Leistung
Der maximale Wirkungsgrad des Geräts liegt bei 98 %, was eine effiziente Umwandlung der Solarenergie sicherstellt. Um einen sicheren Betrieb zu gewährleisten, ist der Victron SmartSolar MPPT 150/60 – Tr mit mehreren Schutzfunktionen ausgestattet. Dazu gehören ein Schutz gegen Verpolung der PV-Anschlüsse, ein Rückstromschutz, ein Schutz vor Ausgangskurzschluss sowie ein Übertemperaturschutz. Diese Mechanismen schützen sowohl den Regler als auch die angeschlossenen Komponenten.
Erweiterte Funktionen und Datenspeicherung
Für größere Systeme können bis zu zehn Geräte via Bluetooth synchronisiert werden, um eine Parallelschaltung zu realisieren. Der Regler verfügt über eine interne Datenspeicherung, die Trenddaten wie Batteriespannung, Strom und Temperatur für die letzten 46 Tage aufzeichnet. Dies hilft Dir, die Leistung Deiner Anlage zu analysieren. Ein physischer Lastausgang ist nicht vorhanden, kann aber über das programmierbare Relais oder den VE.Direct-Anschluss als virtueller Lastausgang konfiguriert werden. Der Victron SmartSolar MPPT 150/60 – Tr bietet zudem eine Funktion zur Wiederherstellung vollständig entladener Batterien.
Technische Details |
|
Allgemein |
|
| Batteriespannung | 12 / 24 / 48 V (automatische Erkennung), 36 V (manuelle Wahl) |
| Maximaler Batterieladestrom | 60 A |
| Spitzenwirkungsgrad | 98 % |
| Eigenverbrauch | Weniger als 35 mA bei 12 V, weniger als 20 mA bei 48 V |
PV-Eingang |
|
| Maximale PV-Leerlaufspannung (Voc) | 150 V (absoluter Höchstwert), 145 V (Einschalten und Betrieb) |
| Maximaler PV-Kurzschlussstrom (Isc) | 50 A |
| Maximale empfohlene PV-Leistung | 12 V: 860 W / 24 V: 1 720 W / 36 V: 2 580 W / 48 V: 3 440 W |
Ladeeigenschaften |
|
| Ladealgorithmus | Mehrstufig adaptiv (8 vordefinierte Algorithmen oder benutzerdefiniert) |
| Konstantspannung (Standard) | 14,4 V / 28,8 V / 43,2 V / 57,6 V |
| Erhaltungsspannung (Standard) | 13,8 V / 27,6 V / 41,4 V / 55,2 V |
| Ausgleichs-Ladespannung (Standard) | 16,2 V / 32,4 V / 48,6 V / 64,8 V |
| Temperaturkompensation | -16 mV / -32 mV / -64 mV pro °C |
Schnittstellen und Anschlüsse |
|
| PV-Anschlüsse | Schraubklemmen 35 mm² / AWG2 |
| Batterieanschlüsse | 35 mm² / AWG2 |
| Datenkommunikation | VE.Direct-Anschluss, integriertes Bluetooth |
| Ferngesteuerte Ein-/Aus-Schaltung | Ja (2-poliger Stecker) |
| Programmierbares Relais | Typ DPST, AC: 240 VAC / 4 A, DC: 4 A bis 35 VDC / 1 A bis 60 VDC |
Schutz und Normen |
|
| Schutzfunktionen | PV-Verpolung, Ausgangskurzschluss, Übertemperatur, PV-Rückstrom |
| Schutzklasse | IP43 (elektronische Bauteile), IP22 (Anschlussbereich) |
| Verschmutzungsgrad | PD3 |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
Umgebungsbedingungen |
|
| Betriebstemperatur | -30 °C bis +60 °C (volle Nennleistung bis 40 °C) |
| Feuchte | 95 % nicht kondensierend |
| Maximale Höhe | 5 000 m (volle Nennleistung bis 2 000 m) |
Mechanik |
|
| Abmessungen (H x B x T) | 185 x 250 x 95 mm |
| Gewicht | 3 kg |
| Farbe | Blau (RAL 5012) |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron SmartSolar MPPT 150/60 – Tr
1x Victron SmartSolar MPPT 150/60 – Tr
