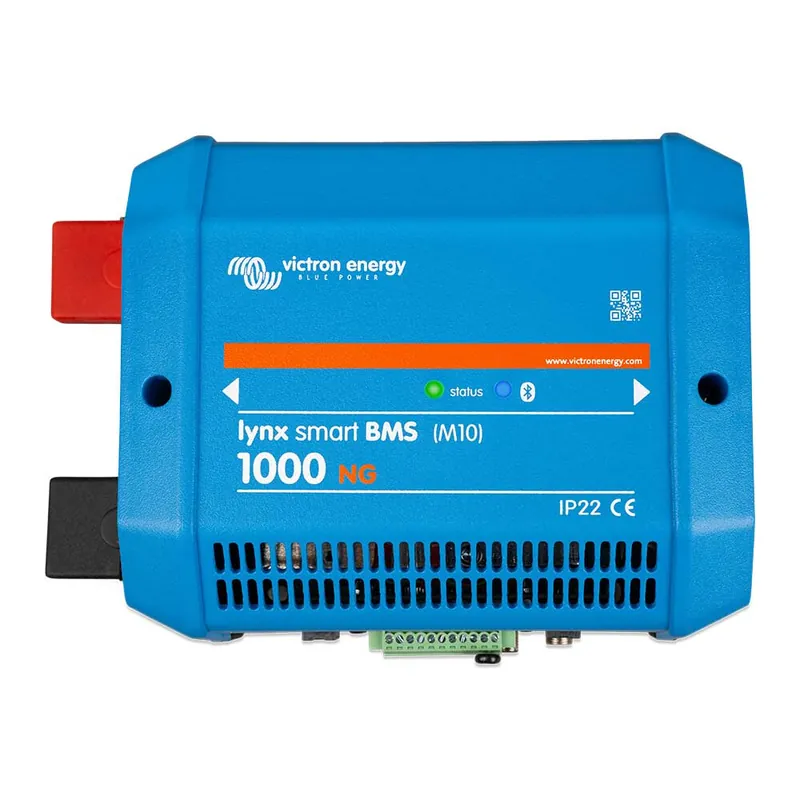

Victron Lynx Smart BMS 1000 NG
Das Victron Lynx Smart BMS 1000 NG ist ein Batteriemanagement mit einem 1000 A Schütz für die NG-Batterieserie. Es kümmert sich mit seinen vielfältigen Funktionen nicht nur um einen möglichst schonenden Lade- und Entladevorgang, sondern bietet eine Reihe weiterer Überwachungs- und Schutzfunktionen. Darüber hinaus kann das Victron Lynx Smart BMS 1000 NG nicht nur via Anschluss an die GX-Kommunikationszentrale seine Daten zur Verfügung stellen, sondern sich über Bluetooth mit Deinem Mobilgerät verbinden und über die Connect-App des Herstellers bedient, überwacht und gesteuert werden.
Die Highlights
- Integrierter 1000 A Schütz als sekundäres Sicherheitssystem, wenn das primäre ausfällt. Kann als fernbedienbarer Hauptschalter des Systems verwendet werden.
- Vorladeschaltung verhindert zu hohe Einschaltströme.
- Überwachung und Steuerung via Bluetooth und / oder VE-Can-Anschluss. Zugriff auf Zellspannungen, Temperaturen, Ladezustand, Spannung, Verlaufsdaten, Status etc.
- DVCC-Regelkreis und ATC/ATD-Kontakte für hohe Kompatibilität.
- Programmierbares Relais für individuelle Alarme oder zur Steuerung von z. B. einer Lichtmaschine.
- AUX-Anschluss für eine integrierte Hilfsstromversorgung und für eine automatische Abschaltung bei Niederspannung.
- VE.Can und NMEA 2000 Datenkommunikation.
- Überwachung der Lynx Distributor-Sicherungen.
- Parallel redundantes Lynx Smart BMS.
Realisiert bei Bedarf riesige Speicher
Mit dem Victron Lynx Smart BMS 1000 NG kannst Du die NG-Batterievarianten 12,8 V, 25,6 V und 51,2 V in riesigen Clustern vereinen und so Speichereinheiten von bis zu 384 kWh realisieren. Bis zu 50 einzelne Batterien können zu einem einzigen Speicher zusammengefasst werden. Durch das Lynx Distributor-System integriert sich das Victron Lynx Smart BMS 1000 NG mit seinen M10-Anschlüssen nahtlos in bereits vorhandene Systeme des Herstellers und garantiert einen reibungslosen Betrieb einer Photovoltaikanlage. Von Erzeugung, über Speicherung bis hin zur Verteilung des selbstproduzierten Stroms.
TECHNISCHE DETAILS DES VICTRON LYNX SMART BMS 1000 NG |
|
| Hersteller Teilenummer | LYN034170310 |
| Hersteller Bezeichnung | Lynx Smart BMS NG 1000 A (M10) |
LEISTUNG |
|
| Batteriespannungsbereich | 9 bis 60 VDC |
| Maximale Eingangs-Spannung | 75 VDC |
| Unterstützte Systemspannungen | 12, 24 oder 48 V |
| Verpolungsschutz | Nein |
| Unterbrechungsfreier Nennstrom des Hauptschützes | 1000 A unterbrechungsfrei |
| Nennstromspitzenwert des Hauptschützes | 1200 A für 5 Minuten |
| Stromverbrauch im AUS-Modus | 0,3 mA für alle Systemspannungen |
| Stromverbrauch im Standby-Modus | Ca. 0,6 W (50 mA bei 12 V) |
| Stromverbrauch im laufenden Betrieb | Ca. 4,2 W (350 mA bei 12 V), abhängig vom Zustand der Relais |
| Mindestlastwiderstand zum Vorladen | 10 Ω und mehr für 12-V-Systeme 20 Ω und mehr für 24-V- und 48-V-Systeme |
| Maximaler Nennstrom des AUX-Ausgangs | 1,1 A unterbrechungsfrei, abgesichert durch wiedereinschaltbare Sicherung |
| Anschluss Laden zulassen Maximaler Nennstrom |
0,5 A bei 60 VDC, abgesichert durch rücksetzbare Sicherung |
| Anschluss Entladen zulassen Maximaler Nennstrom |
0,5 A bei 60 VDC, abgesichert durch rücksetzbare Sicherung |
| Programmierbares Relais (SPDT) Maximaler Nennstrom |
2 A bei 60 VDC |
ANSCHLÜSSE |
|
| Sammelschiene | M10 (Drehmoment: 33 Nm) – kombinierbar mit allen M10-LynxProdukten |
| VE.Can | RJ45 |
| E/A | Abnehmbarer Multi-Steckverbinder mit Schraubklemmen |
| Batterie-BTV-Kabel | Stecker und Buchse des 3-poligen Anschlusses mit M8-Schraubring Bis zu 50 Batterien lassen sich in einem System miteinander verbinden |
| Sicherungsüberwachung für Lynx-Distributor (bis zu 4 Module) | RJ10 (mit jedem Lynx Distributor wird ein Kabel mit ausgeliefert) |
PHYSIKALISCHE TOPOLOGIE |
|
| Gehäusewerkstoff | ABS |
| Gehäuseabmessungen (H x B x T) | 230 x 180 x 100 mm |
| Gewicht des Gerätes | 2,7 kg |
| Werkstoff der Sammelschiene | Verzinntes Kupfer |
| Abmessungen der Sammelschiene (H x B) | 8 x 30 mm |
UMGEBUNG |
|
| Betriebstemperaturbereich | -40°C bis +60 °C |
| Lagertemperaturbereich | -40°C bis +60°C |
| Feuchte | Maximal 95 % (nicht kondensierend) |
| Schutzklasse | IP22 |
NORMEN & GARANTIE |
|
| Sicherheit | EN-IEC 63000:2018 |
| EMC | EN-IEC 61000-6-3:2007/A1:2011/AC:2012 |
| QMS | NEN-EN-ISO 9001:2015 |
| Hersteller Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang
1x Victron Lynx Smart BMS 1000 NG LYN034170310
1x Bedienungsanleitung
