Beschreibung
PWM-Controller für Batteriesysteme

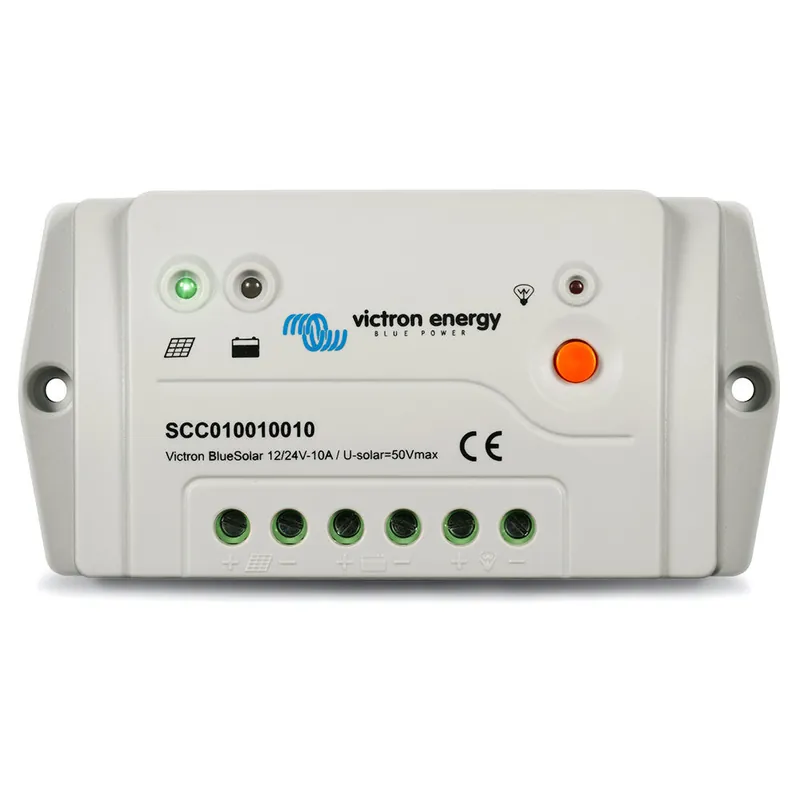

Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A ist ein programmierbarer Controller zur Ladung von 12 V oder 24 V Batterien. Das Gerät erkennt die Systemspannung automatisch und verfügt über einen Lastausgang mit Tiefentladeschutz. Die Einstellungen lassen sich über eine optionale Fernbedienung oder Software an den jeweiligen Batterietyp anpassen.
Auf einen Blick
Automatische Erkennung
Wählt selbstständig die 12 V oder 24 V Systemspannung.
Flexible Programmierung
Anpassbare Ladeeinstellungen für verschiedene Batterietypen.
Integrierter Verbraucherausgang
Schützt die Batterie vor Tiefentladung durch Verbraucher.
Visuelle Statusanzeige
Drei LEDs informieren über den Betriebs- und Ladezustand.
Elektrische Leistung und Solareingang
Dieser Controller nutzt die PWM-Technologie und ist für einen Nennladestrom von 10 A ausgelegt. Er eignet sich für 12 V und 24 V Batteriesysteme, wobei die Systemspannung automatisch erkannt wird. Die maximale Leerlaufspannung der Solarmodule darf bei einem 12 V System 28 V und bei einem 24 V System 55 V nicht überschreiten. Für den Betrieb empfiehlt sich die Verwendung von Solarmodulen mit 36 Zellen für 12 V Systeme oder 72 Zellen für 24 V Systeme. Der Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A verfügt über einen geringen Eigenverbrauch von 8 mA.
Systemintegration und Bedienung
Das Gerät wird über Schraubklemmen mit der Batterie und den Solarmodulen verbunden. Die Klemmen sind für einen Kabelquerschnitt von bis zu 4 mm² ausgelegt. Für die Programmierung und Überwachung bietet der Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A eine RJ45-Schnittstelle zum Anschluss eines optionalen Fernbedienungspanels. Über dieses Panel oder eine kostenlose Software können diverse Parameter wie Batterietyp, Ladespannungen und Lastmanagement angepasst werden. Ein Anschluss für einen externen Temperatursensor ist ebenfalls vorhanden, um die Ladespannung temperaturkompensiert anzupassen.
Schutzmechanismen und Betriebssicherheit
Der Controller verfügt über umfassende elektronische Schutzfunktionen. Der Lastausgang ist gegen Überlast und Kurzschluss geschützt. Bei Überlast schaltet der Ausgang ab und kann manuell wieder aktiviert werden. Nach einem Kurzschluss versucht das Gerät, die Verbindung automatisch wiederherzustellen. Ein Verpolungsschutz für die Batterie- und Solaranschlüsse verhindert Schäden am Gerät bei falschem Anschluss. Zusätzlich ist ein Überhitzungsschutz integriert, der den Lade- und Entladevorgang bei einer Kühlkörpertemperatur über 85 °C stoppt. Der Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A ist nach den Normen IEC 62109-1 und EN 61000 zertifiziert.
Anpassbare Batterieparameter
Die Ladeeinstellungen sind für verschiedene Batterietypen wie Gel, AGM und Nassbatterien voreingestellt. Zusätzlich gibt es einen benutzerdefinierten Modus, in dem alle relevanten Spannungswerte individuell programmiert werden können. Dazu gehören die Konstantspannungs-, Erhaltungslade- und Ausgleichsladespannung. Auch die Schwellenwerte für die Lastabschaltung bei Unterspannung und die Wiederzuschaltung der Last lassen sich anpassen. Diese Flexibilität ermöglicht eine optimale Pflege der angeschlossenen Batterie. Die Programmierung des Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A erfolgt über die optionale Fernbedienung oder eine Software.
Technische Details |
|
Allgemein |
|
| Modell | SCC010010010 |
| Batteriespannung | 12 V / 24 V (automatische Wahl) |
| Nennladestrom | 10 A |
| Automatische Lastabschaltung | Ja |
| Eigenverbrauch | 8 mA |
| Erdung | Gemeinsame positive Erdung |
PV-Eingang |
|
| Maximale Solar-Spannung (12 V System) | 28 V |
| Maximale Solar-Spannung (24 V System) | 55 V |
Ladeeinstellungen (Standard) |
|
| Konstantspannung (Absorption) | 14,4 V / 28,8 V |
| Erhaltungsladung (Float) | 13,8 V / 27,6 V |
| Ausgleichsladung (Equalize) | 14,6 V / 29,2 V |
Lastausgang (Standard) |
|
| Abschalten bei geringer Spannung | 11,1 V / 22,2 V |
| Erneutes Verbinden der Last | 12,6 V / 25,2 V |
Anschlüsse |
|
| Maximale Klemmengröße | 4 mm² |
| Anschluss Fernbedienungspanel | RJ45 |
Umgebungsbedingungen |
|
| Betriebstemperatur | -35 °C bis +50 °C |
| Luftfeuchtigkeit | ≤ 95 % (nicht kondensierend) |
| Schutzart | IP30 |
Zertifizierungen |
|
| Sicherheit | IEC 62109-1 |
| EMV | EN 61000-6-1, EN 61000-6-3, ISO 7637-2 |
Mechanische Daten |
|
| Abmessungen (H x B x T) | 138 x 70 x 37 mm |
| Gewicht | 0,13 kg |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A
1x Victron BlueSolar PWM-Pro Solarladeregler 12/24V 10A
