Beschreibung
Effizienter Solarregler für diverse Batteriesysteme

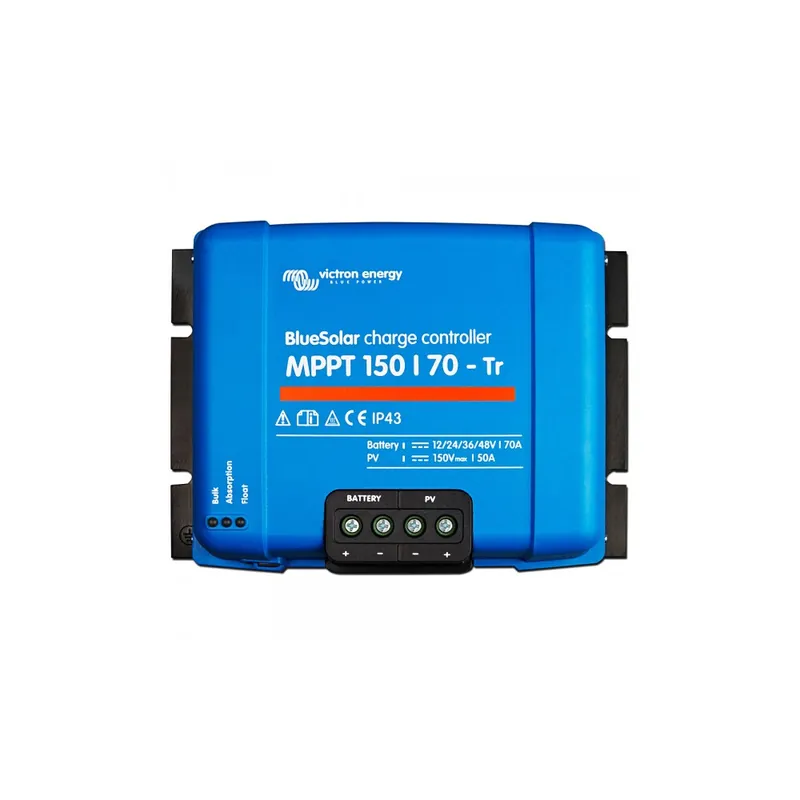

Der Victron BlueSolar MPPT 150/70-Tr Solarladeregler ist ein Laderegler, der die Energie Deiner Solarmodule nutzt, um Deine Batterien zu laden. Durch die ultraschnelle MPPT-Technologie maximiert er den Energieertrag, insbesondere bei wechselnden Lichtverhältnissen. Er eignet sich für 12 V, 24 V, 36 V und 48 V Batteriesysteme und verfügt über umfangreiche elektronische Schutzfunktionen.
Auf einen Blick
Hohe Effizienz
Wirkungsgrad von bis zu 98 Prozent.
Flexible Spannung
Für 12 V bis 48 V Systeme.
Schnelles Tracking
Ultraschnelle Maximum Power Point Ortung.
Robuster Schutz
Umfangreiche elektronische Schutzmechanismen integriert.
Elektrische Kennwerte und Solareingang
Dieses Gerät nutzt eine fortschrittliche MPPT-Technologie, um den Energieertrag Deiner Solaranlage zu optimieren. Es liefert einen Nennladestrom von 70 A. Die maximale Nennleistung der angeschlossenen PV-Anlage reicht von 1000 W bei einem 12 V System bis zu 4000 W bei einem 48 V System. Die maximale PV-Leerlaufspannung darf 150 V nicht überschreiten, wobei der Höchstwert für den Betrieb bei 145 V liegt. Der Victron BlueSolar MPPT 150/70-Tr Solarladeregler ist für einen maximalen PV-Kurzschlussstrom von 50 A ausgelegt.
Systemintegration und Überwachung
Der Regler erkennt automatisch die Batteriespannung von 12 V, 24 V und 48 V Systemen; eine Einstellung für 36 V ist manuell möglich. Für den Anschluss der Solarmodule und der Batterie sind Schraubklemmen mit einem Querschnitt von 35 mm² vorgesehen. Über den VE.Direct-Anschluss kannst Du den Victron BlueSolar MPPT 150/70-Tr Solarladeregler mit optionalen Geräten wie einem Bluetooth Smart Dongle zur Überwachung per Smartphone oder einem GX-Gerät zur Systemüberwachung verbinden. Zusätzlich stehen ein programmierbares Relais und ein ferngesteuerter Ein-/Aus-Anschluss zur Verfügung.
Betriebssicherheit und Wirkungsgrad
Der maximale Wirkungsgrad des Geräts beträgt 98 %. Die Kühlung erfolgt durch natürliche Konvektion, wodurch kein Lüfter benötigt wird. Integrierte Schutzfunktionen sichern den Betrieb ab. Dazu gehören ein Schutz gegen PV-Verpolung, PV-Kurzschluss, PV-Rückstrom und ein Ausgangs-Kurzschluss. Ein Übertemperaturschutz reduziert bei hohen Temperaturen die Ausgangsleistung, um das Gerät zu schützen. Der Victron BlueSolar MPPT 150/70-Tr Solarladeregler ist für den Einsatz in Innenräumen konzipiert.
Technische Details |
|
Batterie |
|
| Spannung | 12 V / 24 V / 48 V (automatische Erkennung), 36 V (manuelle Einstellung) |
| Maximaler Ladestrom | 70 A |
| Ladealgorithmus | Mehrstufig adaptiv (8 voreingestellte Algorithmen, programmierbar) |
| Konstantladespannung (Standard) | 14,4 V / 28,8 V / 43,2 V / 57,6 V |
| Erhaltungsladespannung (Standard) | 13,8 V / 27,6 V / 41,4 V / 55,2 V |
| Ausgleichsladung (Standard) | 16,2 V / 32,4 V / 48,6 V / 64,8 V |
| Temperaturkompensation | -16 mV/°C / -32 mV/°C / -64 mV/°C |
PV-Eingang |
|
| Maximale PV-Leistung | 12 V: 1000 W / 24 V: 2000 W / 36 V: 3000 W / 48 V: 4000 W |
| Maximale PV-Leerlaufspannung (Voc) | 150 V (absoluter Höchstwert), 145 V (Einschalten und Betrieb) |
| Maximaler PV-Kurzschlussstrom (Isc) | 50 A |
Effizienz und Verbrauch |
|
| Maximaler Wirkungsgrad | 98 % |
| Eigenverbrauch | 12 V: < 35 mA / 48 V: < 20 mA |
Schutz |
|
| Schutzfunktionen | Batterie-Verpolung (Sicherung), PV-Verpolung, Ausgangs-Kurzschluss, Übertemperatur, PV-Rückstrom |
Kommunikation und Anschlüsse |
|
| PV-Anschlüsse | Schraubklemmen 35 mm² / AWG2 |
| Batterieanschlüsse | Schraubklemmen 35 mm² / AWG2 |
| Datenschnittstelle | VE.Direct |
| Ferngesteuerter Ein-/Aus-Anschluss | Ja |
| Programmierbares Relais | DPST, AC: 240 V / 4 A, DC: 35 V / 4 A, 60 V / 1 A |
Umgebungsbedingungen |
|
| Betriebstemperatur | -30 °C bis +60 °C (volle Nennleistung bis 40 °C) |
| Luftfeuchtigkeit | 95 % nicht kondensierend |
Allgemeines |
|
| Schutzklasse | IP43 (elektronische Bauteile), IP22 (Anschlussbereich) |
| Farbe | Blau (RAL 5012) |
| Sicherheitsnormen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
| Abmessungen (H x B x T) | 185 x 250 x 95 mm |
| Gewicht | 3 kg |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy B.V. |
Lieferumfang Victron BlueSolar MPPT 150/70-Tr Solarladeregler
1x Victron BlueSolar MPPT 150/70-Tr Solarladeregler
