Beschreibung

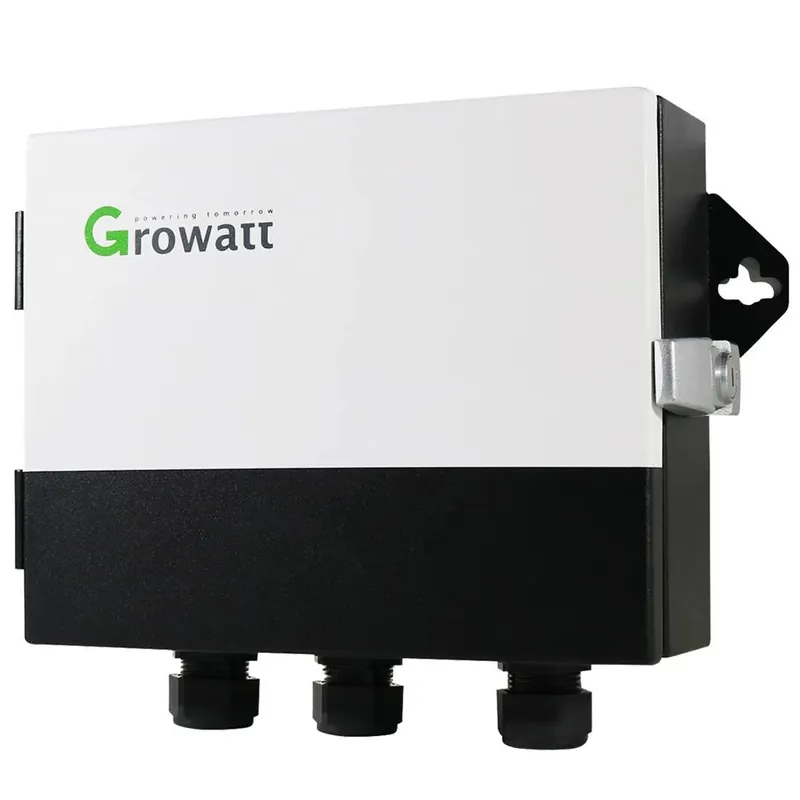

Automatischer Transferschalter für 3-phasige Systeme
Der Growatt ATS-T Transferschalter übernimmt die automatische Umschaltung zwischen Netzbetrieb und Ersatzstromversorgung in dreiphasigen Systemen. Er ist für Hybrid-Wechselrichter und AC-gekoppelte Wechselrichter von Growatt vorgesehen. Damit stellst Du sicher, dass wichtige Verbraucher bei einem Netzausfall weiterhin versorgt bleiben, etwa Licht, Router oder Kühlschrank.
Auf einen Blick
Automatische Umschaltung
Wechselt selbstständig zwischen Netz und Ersatzstrom.
3-phasige Systeme
Passend für Growatt Hybrid- und AC-Wechselrichter.
Schutzklasse IP65
Gehäuse gegen Staub und Strahlwasser geschützt.
Großer Temperaturbereich
Funktioniert zuverlässig zwischen -25°C und +50°C.
Funktion und Einsatzbereich
Der Growatt ATS-T ist ein automatischer Transferschalter zur Steuerung der Energieversorgung in dreiphasigen Systemen. Er erkennt Netzausfälle und schaltet automatisch auf den Ersatzstromausgang (EPS) des Growatt Hybrid-Wechselrichters um. Damit bleibt Deine ausgewählte Verbrauchergruppe auch bei einem Netzausfall aktiv. Typische Anwendungen sind Haushalte oder Gewerbebetriebe, die eine unterbrechungsfreie Versorgung für bestimmte Stromkreise wünschen. Die Umschaltfunktion sorgt für eine konstante Verfügbarkeit, ohne dass Eingriffe erforderlich sind.
Integration und Steuerung
Der Growatt ATS-T wird fest in das elektrische System eingebunden und kommuniziert direkt mit dem Hybrid-Wechselrichter oder AC-gekoppelten Wechselrichter. Die Steuerung erfolgt über integrierte Schütze, die den Wechsel zwischen Netz und Ersatzstrom automatisch auslösen. Die Verdrahtung verbindet Netzanschluss, EPS-Ausgang und Lastanschluss. Die Überwachung der Zustände erfolgt durch das Gerät selbst. So wird eine stabile und koordinierte Versorgung zwischen Netz und Ersatzstrom gewährleistet.
Kompatibilität und Installation
Der Growatt ATS-T ist kompatibel mit allen dreiphasigen Growatt Hybrid-Wechselrichtern sowie AC-gekoppelten Modellen. Die Installation erfolgt per Wandmontage. Durch die Schutzklasse IP65 kann das Gerät sowohl im Innen- als auch im geschützten Außenbereich montiert werden. Mit einem Gewicht von 3,8 kg und kompakten Abmessungen lässt sich der Transferschalter einfach in bestehende Anlagen integrieren. Bei der Installation werden die mitgelieferten Anschlussklemmen und Steuerleitungen eingesetzt, um eine sichere Verbindung zwischen Netz, Wechselrichter und Verbraucher herzustellen.
Betriebsbedingungen und Aufbau
Das Gerät arbeitet mit einer Nennspannung von 230/400 V AC bei 50/60 Hz und einem maximalen Strom von 30 A je Phase. Die Kühlung erfolgt natürlich ohne aktive Lüfter. Der Temperaturbereich liegt zwischen -25°C und +50°C. Das robuste Gehäuse mit IP65-Schutz erlaubt den Einsatz in vielfältigen Umgebungen. Damit ist der Growatt ATS-T sowohl für neue Installationen als auch für Nachrüstungen in bestehenden Photovoltaikanlagen geeignet.
Technische Details |
|
| Hersteller Bezeichnung | Growatt ATS-T |
| Produktart | Automatischer Transferschalter, dreiphasig |
| Netz-Nennspannung | 230/400 V AC, 50/60 Hz |
| Maximalstrom | 30 A |
| EPS-Nennspannung | 230/400 V AC, 50/60 Hz |
| Kühlung | Natürlich |
| Schutzklasse | IP65 |
| Installation | Wandmontage |
| Betriebstemperatur | -25°C bis +50°C |
| Abmessungen (L × B × H) | 312 × 295 × 85 mm |
| Gewicht | 3,8 kg |
| Kompatible Modelle | Growatt Hybrid- und AC-gekoppelte Wechselrichter (dreiphasig) |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | Growatt |
Lieferumfang Growatt ATS-T Transferschalter
1x Growatt ATS-T mit folgendem Zubehör:
- 1x Benutzerhandbuch
- 2x Schlüssel
- 2x Ankerbolzen
- 3x O-Ring-Klemmen
- 20x Kaltpressklemmen (groß/klein)
- 4x Schütz-Steuerleitungen
