Beschreibung

Umschaltstation Netzvorranschalter USV Betrieb 230 VAC – 2700 VA

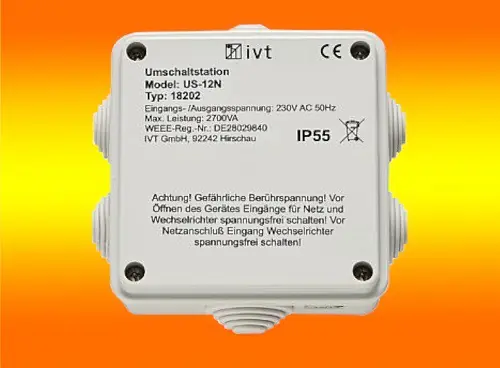

Die Umschaltstation US-12N ermöglicht es Ihnen störungsfrei 230 V AC Verbraucher über zwei unterschiedliche Spannungsquellen zu versorgen, beispielsweise über einen Wechselrichter und das öffentliche 230 V Stromnetz. Die maximale Anschlussleistung beträgt 2700 VA.
Mit der Prioritätenschaltung legen Sie fest, welche Spannungsquelle bevorzugt verwendet werden soll – fällt diese Spannungsquelle aus, schaltet die Umschaltstation automatisch auf die Ersatzspannungsquelle um. So laufen Ihre Geräte trotz Stromausfall oder erschöpftem Akku weiter.
Die hochwertigen Relais sorgen für eine präzise Umschaltschwelle.
Dadurch ist Ihr Wechselrichter besonders gut vor Rückeinspeisung von Fremdspannung geschützt.

Anschlussvariante 1

Das 230 V AC Netz wird mit dem Eingang AC2 (höhere Priorität) verbunden.
D. h. die Batterie wird geschont und der Wechselrichter gleichzeitig vor Fremdspannung geschützt.
Erst wenn AC2 stromlos wird, schaltet der Eingang AC1 die Stromversorgung über den Wechselrichter zu.

Anschlussvariante 2

Der Wechselrichter wird mit dem Eingang AC2 (höhere Priorität) verbunden. D. h. der Strom wird primär
über den Wechselrichter aus der Batterie entnommen (z. B. beim Einsatz von Solar Inselsystemen).
Erst wenn der Wechselrichter wegen Tiefentladeschutz abschaltet, wird das 230 V AC Netz über den
Eingang AC1 zugeschaltet.*Hinweis: 0 % MwSt. nur für Betreiber einer PV-Anlage nach den gesetzlichen Bestimmungen !– Befreiung der UST 2023 § 12 ABS- 3 USTG für PV-Anlagen und wesentlichen KomponentenVoraussetzungen für den Nachlass der MwSt:

• PV-Anlage unter 30 kW Peak
• Wohnungsnahe Errichtung
• Käufer ist Privatperson und selbst Betreiber der Anlage
• Private oder öffentliche Nutzung
• kein gewerblicher Weiterverkauf
• Alle erworbenen Teile werden ausschließlich in der angegebenen Anlage verbaut

Technische Daten

• Eingangsspannung: 230 V AC, 50/60 Hz
• Eingangsstrom (max.): 12 A
• Ausgangsspannung: 230 V AC, 50/60 Hz
• Leistung (max.): 2700 VA
• Umschaltzeit: 1 – 2 Sekunden
• Sicherung: F 15 A / 250 V
• Schutz: Überlast, Kurzschluss
• Gehäuse: Kunststoff
• Schutzart: IP 55
• Eingänge: Schraubklemmen
• Abmessungen (L x B x H): 120 x 120 x 58 mm
• Gewicht: 250 g

Lieferumfang

• Umschaltstation / Netzvorrangschalter
