Beschreibung
MPPT Ladesteuerung für 12 V bis 48 V Systeme

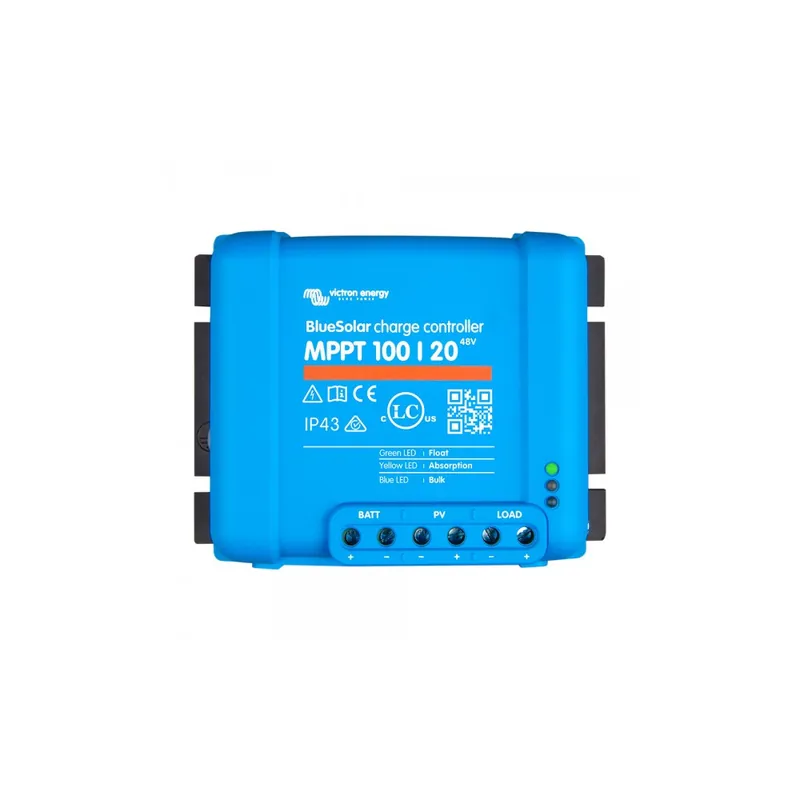

Victron BlueSolar MPPT 100/20 Solarladeregler ist eine Steuereinheit, die den Energieertrag Deiner Solarmodule optimiert. Das Gerät wandelt die höhere Spannung der Solarmodule in die passende Spannung zum Laden Deiner 12 V, 24 V oder 48 V Batterie um. Durch den schnellen MPPT-Algorithmus wird auch bei wechselnden Lichtverhältnissen die maximale Leistung aus den Modulen gewonnen. Ein integrierter Lastausgang ermöglicht den direkten Anschluss von Verbrauchern.
Auf einen Blick
Schnelles Tracking
Optimiert den Ertrag bei wechselnder Einstrahlung.
Flexible Spannung
Erkennt 12 V, 24 V und 48 V Systeme.
Hohe Effizienz
Wirkungsgrad von bis zu 98 % ohne Lüfter.
Intelligente Ladung
Adaptiver Ladealgorithmus schont die Batterie.
Leistung und Solareingang
Das Gerät nutzt die MPPT-Technologie (Maximum Power Point Tracking), um den Energieertrag Deiner Solaranlage zu maximieren. Es verarbeitet eine maximale PV-Leerlaufspannung von 100 V und liefert einen Nennladestrom von 20 A. Die Nennleistung der angeschlossenen PV-Module ist von der Batteriespannung abhängig und beträgt 290 W bei 12 V, 580 W bei 24 V und 1160 W bei 48 V. Der ultraschnelle Ladealgorithmus des Victron BlueSolar MPPT 100/20 Solarladeregler reagiert auf wechselnde Lichtverhältnisse und findet auch bei Teilverschattung den optimalen Arbeitspunkt.
Systemintegration und Kommunikation
Dieses Gerät ist für den Einsatz mit unterschiedlichen Batteriesystemen konzipiert und erkennt automatisch eine Batteriespannung von 12 V, 24 V oder 48 V. Es verfügt über Schraubklemmen für den Anschluss von Solarmodulen, der Batterie und Verbrauchern. Der integrierte Lastausgang ist kurzschlusssicher und kann Verbraucher bis zu einem Strom von 20 A versorgen. Über die VE.Direct-Schnittstelle kann der Victron BlueSolar MPPT 100/20 Solarladeregler mit weiteren Geräten wie einem GX-Gerät oder über optionales Zubehör mit einem Computer oder Smartphone zur Konfiguration und Überwachung verbunden werden.
Betrieb und Zuverlässigkeit
Der maximale Wirkungsgrad des Geräts liegt bei 98 %, was einen lüfterlosen Betrieb ermöglicht. Die volle Ausgangsleistung wird bis zu einer Umgebungstemperatur von 40 °C bereitgestellt. Integrierte elektronische Schutzfunktionen sichern den Betrieb ab. Dazu gehören ein Schutz gegen Verpolung der PV-Anschlüsse, gegen Rückstrom von der Batterie zu den Solarmodulen sowie ein Übertemperaturschutz. Das Gehäuse der Elektronik entspricht der Schutzart IP43. Der Victron BlueSolar MPPT 100/20 Solarladeregler ist für einen Betriebstemperaturbereich von -30 °C bis +60 °C ausgelegt.
Intelligente Batterieverwaltung
Ein adaptiver, mehrstufiger Ladealgorithmus sorgt für eine optimale Batterieladung. Die Ladephasen umfassen die Konstantstrom- (Bulk), Konstantspannungs- (Absorption) und Erhaltungs-Ladephase (Float). Die Dauer der Konstantspannungsphase wird an den Ladezustand der Batterie angepasst. Ein interner Temperatursensor kompensiert die Ladespannung. Der Battery Life Algorithmus überwacht den Ladezustand und passt die Schwellenwerte für das Abschalten der Last an, um eine regelmäßige, vollständige Aufladung der Batterie zu gewährleisten. Mit dem Victron BlueSolar MPPT 100/20 Solarladeregler wird die Lebensdauer Deiner Batterie unterstützt.
Technische Details |
|
Elektrische Eigenschaften |
|
| Batteriespannung | 12 V / 24 V / 48 V (automatische Erkennung) |
| Nennladestrom | 20 A |
| Nenn-PV-Leistung bei 12 V | 290 W |
| Nenn-PV-Leistung bei 24 V | 580 W |
| Nenn-PV-Leistung bei 48 V | 1160 W |
| Maximale PV-Leerlaufspannung (Voc) | 100 V |
| Maximaler PV-Kurzschlussstrom (Isc) | 20 A |
| Spitzenwirkungsgrad | 98 % |
| Eigenverbrauch (12 V / 24 V / 48 V) | 10 mA / 8 mA / 7 mA |
| Konstantladespannung (Absorption) | 14,4 V / 28,8 V / 57,6 V (einstellbar) |
| Erhaltungsladespannung (Float) | 13,8 V / 27,6 V / 55,2 V (einstellbar) |
| Ladealgorithmus | Mehrstufig, adaptiv |
| Temperaturkompensation | -16 mV/°C (12 V) / -32 mV/°C (24 V) |
| Lastausgangsstrom | 20 A (12/24 V) / 1 A (36/48 V) |
Allgemein |
|
| Betriebstemperatur | -30 °C bis +60 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
| Datenkommunikationsport | VE.Direct |
| Schutzfunktionen | PV-Verpolung, PV-Rückstrom, Ausgangskurzschluss, Übertemperatur |
| Normen | EN/IEC 62109-1, UL 1741, CSA C22.2 |
Mechanik |
|
| Farbe | Blau (RAL 5012) |
| Stromanschlüsse | 6 mm² / AWG10 |
| Schutzklasse | IP43 (elektronische Bauteile), IP22 (Anschlussbereich) |
| Abmessungen (H x B x T) | 100 x 113 x 60 mm |
| Gewicht | 0,65 kg |
| Hersteller | Victron Energy |
Lieferumfang Victron BlueSolar MPPT 100/20 Solarladeregler
- 1x Laderegler
Empfohlenes Zubehör
- MPPT WireBox-S 100-20 – Abdeckdose für Anschlüsse
