Beschreibung
SunWare Solarmodul TX-22239, 90 Wp
Bisher waren aufrollbare oder faltbare Module immer nur mit leistungsschwachen Dünnschicht-Solarzellen verfügbar. Damit ist nun endlich Schluss.
Mit der TX-Serie bietet SunWare jetzt faltbare Module, basierend auf kristallinen Hochleistungs-Solarzellen mit einem Zell-Wirkungsgrad von 22,1% an.

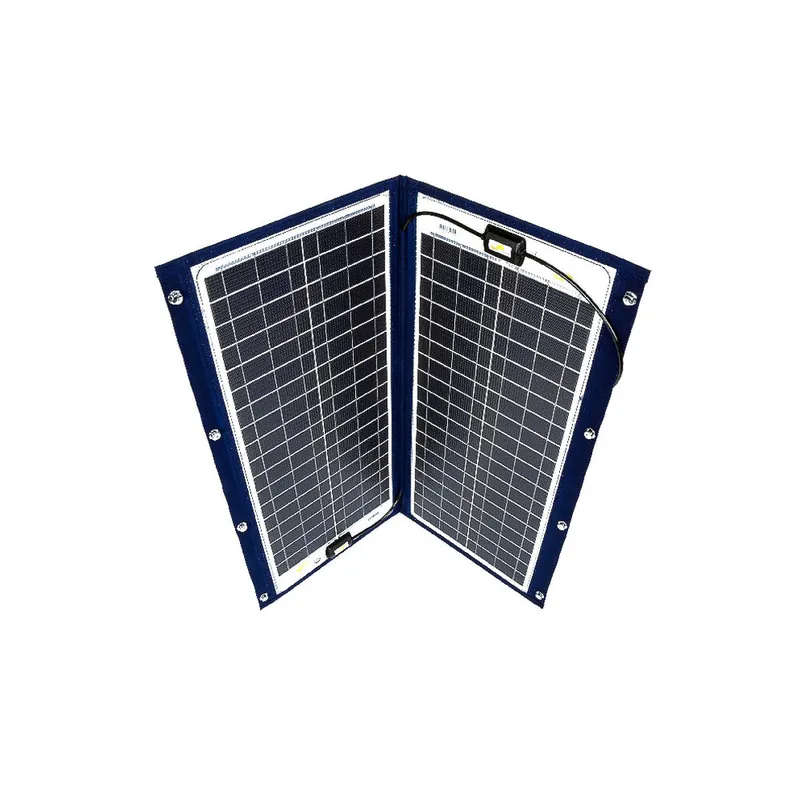

Das TX-22239 ist ein 2-flügeliges Solarmodul mit textiler Einfassung. Dank des textilen Gelenkes kann es einfach auf kleine Transportmaße von 413 x 873 x 25mm zusammengefaltet werden.
Beide Flügel sind in Serie verschaltet.
D.h. die beiden Flügel sollten immer im gleichen Winkel zur Sonne ausgerichtet sein.
Dem Modul liegt die Schutz- und Transporttasche bei.
TX Solarmodule
Einfach mit LOXX auf textile Flächen aufgeclipsen – fertig! LOXX Elemente aus Edelstahl & mit Dichtscheibe
Marine Bimini Solarmodule mit 2 & 4 Flügeln sind faltbar – einfaches Verstauen unter Deck oder in Backskiste
Wasserdichte Stecker & Kupplung, LOXX Unterteile, Dichtscheiben, 10m Kabel liegen bei. TX Solarmodule & Montagezubehör sind salz- & seewasserfest.
Sehr hohe Leistungsausbeute, da Bimini & Sprayhood seltener abgeschattet werden als andere Decksflächen.
- Kabelausgang auf der Vorderseite
- Spezieller Laminataufbau des Moduls und daher See- und Salzwasserbeständig
- Anbringung auf Persenning oder Sprayhood
- Zusätzliche Schutzeinbettung der Solarzellen in seewasserfester, widerstandfähiger EVA-Folie
- Verschraubter Kabelausgang, vergossen und seewasserdicht
- Hergestellt in Deutschland
Alle SunWare Produkte werden in Deutschland entwickelt, getestet und produziert. Auch die Frontfolie der Module stammt aus Deutschland. Nur so können die hohen Qualitätsansprüche an Produkt und Material auch umgesetzt werden.
Zell-Charakteristik
- Multikristalline Solarzelle – Strom-Temperaturkoef. (Isc): 0.06%/K – Spannungs-Temperaturkoef. (Uoc): -0.34%/K
- Leistungs-Temperaturkoef. (Pmax): -0.42%/K
- Standard-Testbedingungen: AM 1.5, 1000W/m², 25°C
Technische Daten
| Pmax | 90.0 Wp |
| Imax | 2,30 A |
| Umax | 39.13 V |
| Uoc | 29.0 V |
| Isc | 2.50 A |
| Anz. Zellen | 72 Stk. |
| Zellformat | 39.0 x 156.0 mm |
| Laminat | ETFE/EVA/ETFE |
| Länge | 873,0 mm |
| Breite | 826.0 mm |
| Produkt Gewicht | 4,2 kg |
| Bohrungen | 0 x 0.0 mm |
| System Spg. | 24.0 V |
| Schutzklasse | IP68 |
| Trägerplatte | ALU-Sandwich white |
| Kabelausgang | auf Vorderseite |
| Kabel | 2×2,5mm², rot/blau, 1+10m |
| Kabellänge | 1.0 m |
| Kabeldurchmesser | 8.5 mm |
| Zellprotektor | nein |
