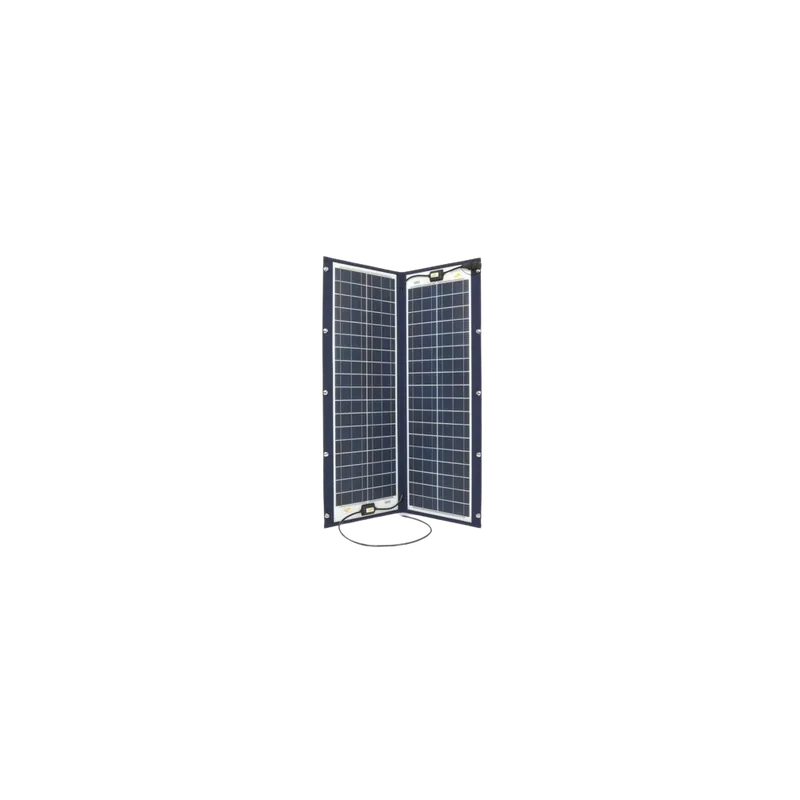

SunWare Solarmodul TX-22052+, 120 Wp, 12V
Die TX+ Module sind bis auf die Erweiterungsbuchse baugleich zu den normalen TX Modulen.
Ist bereits ein TX Modul installiert und die Anlage soll erweitert werden, dann wird das neue TX+ Modul anstelle des bisherigen fixiert und das „alte“ TX-Modul in die Erweiterungs-Buchse eingesteckt. Die Erweiterungsbuchse ist schon am Modul montiert. Dem Beipack des Moduls liegt ein passender Stecker für die Erweiterungsbuchse bei.
ACHTUNG: vor dem ersten Einstecken unbedingt die Polarität der Stecker und Buchsen prüfen!
Die blaue Minusleitung wird an dem Pin mit dem Erdungssysmbol und die rote Plusleitung wird an Pin 1 verschraubt.
Die Kabel und das Stecksystem sind für bis zu 16A ausgelegt.
D.h. es können z.B. die Module
TX 22052 und TX+ 22052 mit je 6A miteinander verbunden werden
oder z.B. das TX 12052 und 4 weitere TX+ 12052
oder z.B. TX 12052 mit TX+ 22052 und TX+ 12052.
Wichtig ist, dass die maximale Steckerbelastung von 16 A nicht überschritten wird.
Sie fragen sich vielleicht warum werden nicht direkt alle Module mit Erweiterungsstecker ausgeliefert. Jeder Stecker und jede Buchse ist eine Gefahrenquelle für Korrosion, insbesondere bei Seewasser. Es ist unbedingt darauf zu achten, das bei den TX+ Modulen immer, entweder die wasserdichte Abdeckkappe oder ein Stecker auf die Buchse geschraubt wurde.
Alle SunWare Produkte werden in Deutschland entwickelt, getestet und produziert. Auch die Frontfolie der Module stammt aus Deutschland. Nur so können die hohen Qualitätsansprüche an Produkt und Material auch umgesetzt werden.
Zell-Charakteristik
- Multikristalline Solarzelle – Strom-Temperaturkoef. (Isc): 0.06%/K – Spannungs-Temperaturkoef. (Uoc): -0.34%/K
- Leistungs-Temperaturkoef. (Pmax): -0.42%/K
- Standard-Testbedingungen: AM 1.5, 1000W/m², 25°C
Technische Daten
| Pmax | 120.0 Wp |
| Imax | 6.20 A |
| Umax | 19,35 V |
| Uoc | 24.5 V |
| Isc | 6,60 A |
| Anz. Zellen | 36 Stk. |
| Zellformat | 52.0 x 156.0 mm |
| Laminat | ETFE/EVA/ETFE |
| Länge | 1106.0 mm |
| Breite | 826.0 mm |
| Produkt Gewicht | 5,1kg |
| Bohrungen | 0 x 0.0 mm |
| System Spg. | 12.0 V |
| Schutzklasse | IP68 |
| Trägerplatte | ALU-Sandwich white |
| Kabelausgang | auf Vorderseite |
| Kabel | 2×2,5mm², rot/blau, 1+10m |
| Kabellänge | 1.0 m |
| Kabeldurchmesser | 8.5 mm |
| Zellprotektor | nein |
Abmessungen
Anschluss Binder-Stecksystem
