Beschreibung
PWM-Regler für zwei Batteriesysteme

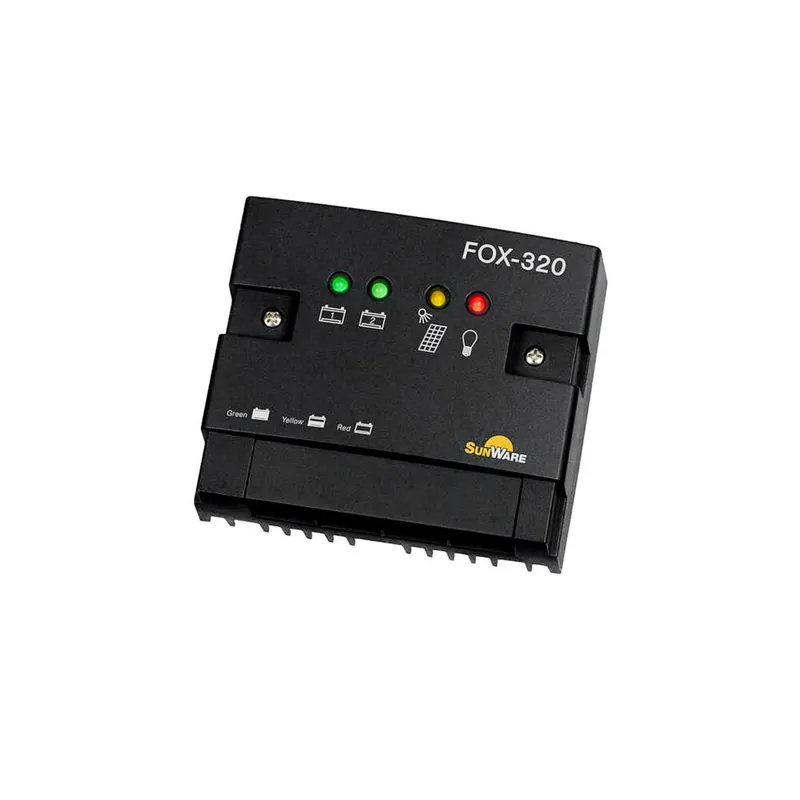

SunWare FOX-320 LED Solar Laderegler
Dieser Regler mit PWM-Technologie ist für das Laden von zwei getrennten Batteriesystemen in 12 V oder 24 V Anlagen konzipiert. Er erkennt die Systemspannung automatisch und verteilt den Ladestrom im Verhältnis 90 % zu 10 % zwischen einer Haupt- und einer Zweitbatterie. Der integrierte Lastausgang kann als Tiefentladeschutz oder als Nachtlichtfunktion genutzt werden. Mit dem SunWare FOX-320 LED Solar Laderegler kannst Du Deine Bord- und Starterbatterie gleichzeitig mit Solarenergie versorgen.
Auf einen Blick
Zwei Akkus
Lädt zwei getrennte Batteriesysteme gleichzeitig.
Automatische Erkennung
Stellt sich selbstständig auf 12 V oder 24 V ein.
Variabler Ausgang
Konfigurierbarer Lastausgang für Verbraucher.
Schonende Ladung
Optimierte PWM-Kennlinie schützt vor Überladung.
Elektrische Kennwerte und Regelungstechnik
Dieser Regler ist für Solarmodule mit einer Leerlaufspannung von bis zu 50 V ausgelegt. Er erkennt automatisch, ob Dein System mit 12 V oder 24 V betrieben wird. Die Ladung erfolgt über eine Hardware PWM-Regelung mit einer optimierten Kennlinie, die eine schonende Aufladung Deiner Batterien sicherstellt. Der maximale Lade- und Laststrom beträgt 20 A. Der SunWare FOX-320 LED Solar Laderegler eignet sich für den parallelen Betrieb mit anderen Ladegeräten wie einer Lichtmaschine oder einem Generator. Die Systemspannung wird beim Start automatisch erkannt.
Schnittstellen, Systemeinbindung und Kontrolle
Das Gerät verfügt über Anschlussklemmen für Solarmodule, zwei separate Batterien und einen Verbraucherausgang. Die Schraubklemmen nehmen Kabelquerschnitte bis 16 mm² auf. Der Status des Ladevorgangs und der Batteriezustand werden über mehrfarbige LEDs angezeigt. Für eine detaillierte Überwachung und zur Konfiguration von Parametern wie Ladeendspannungen oder dem Ladeverhältnis kann eine optionale Fernanzeige (FOX-MD1) angeschlossen werden. Der SunWare FOX-320 LED Solar Laderegler ist für den Einsatz in geschlossenen Räumen vorgesehen.
Betriebssicherheit und Geräteschutz
Zum Schutz Deiner Batterien ist ein Überladeschutz sowie ein Tiefentladeschutz integriert. Letzterer ist am Verbraucherausgang aktiv und schaltet Lasten bei niedriger Batteriespannung ab. Eine aktive Rückstromsperre verhindert, dass nachts Strom von der Batterie zurück zum Solarmodul fließt. Der Spannungsabfall im Gerät ist sehr gering. Der SunWare FOX-320 LED Solar Laderegler ist intern mit Sicherungen für beide Batterieanschlüsse ausgestattet. Der Hersteller gewährt eine Garantie von 24 Monaten.
Technische Details |
|
Systemdaten |
|
| Systemspannung | 12 V / 24 V (automatische Erkennung) |
| Betriebsspannung | 8,5 V bis 35 V |
| Maximale Modul-Leerlaufspannung (Uoc) | 50 V |
| Regelfrequenz | 244 Hz |
| Temperaturkompensation | -20 mV/°C bei 12 V, -40 mV/°C bei 24 V |
| Eigenstrombedarf | 12,0 mA (15,0 mA mit FOX-MD1) |
| Spannungsverlust | 0,0 V bis 0,27 V (bei 0 A bis 20 A) |
Lade- und Last-Ausgang |
|
| Maximaler Modul-, Lade- und Laststrom | 20 A bei 25 °C |
| Regelung | Hardware PWM-Regelung |
| Ladeverteilung (B1 / B2) | 90 % / 10 % (ab Werk) |
| Output-Modi | Tiefentladeschutz, Nachtlicht, ON, OFF |
Anschlüsse und Anzeigen |
|
| Anschlussklemmen | Schraubklemmen, bis 16 mm² |
| Anzeigen | LEDs für Batteriezustand, Ladestrom, Output-Zustand |
| Schnittstelle Fernanzeige | Steckplatz für FOX-MD1 |
| Interne Sicherungen (B1, B2) | 25 A (eingelötet) |
Umgebungsbedingungen |
|
| Umgebungstemperatur (Betrieb) | -25 °C bis +50 °C |
| Lagertemperatur | -25 °C bis +80 °C |
| Schutzart | IP22 |
Allgemeines |
|
| Abmessungen (H x B x T) | 107 mm x 89,5 mm x 54,6 mm |
| Gewicht | 300 g |
| Herstellergarantie | 24 Monate |
| Hersteller | SunWare |
Lieferumfang SunWare FOX-320 LED Solar Laderegler
- 1x Laderegler FOX-320
- 2x Befestigungsschrauben
- 1x Bedienungsanleitung
- 1x Abdeckkappe für die Anschlussklemmen
