Beschreibung

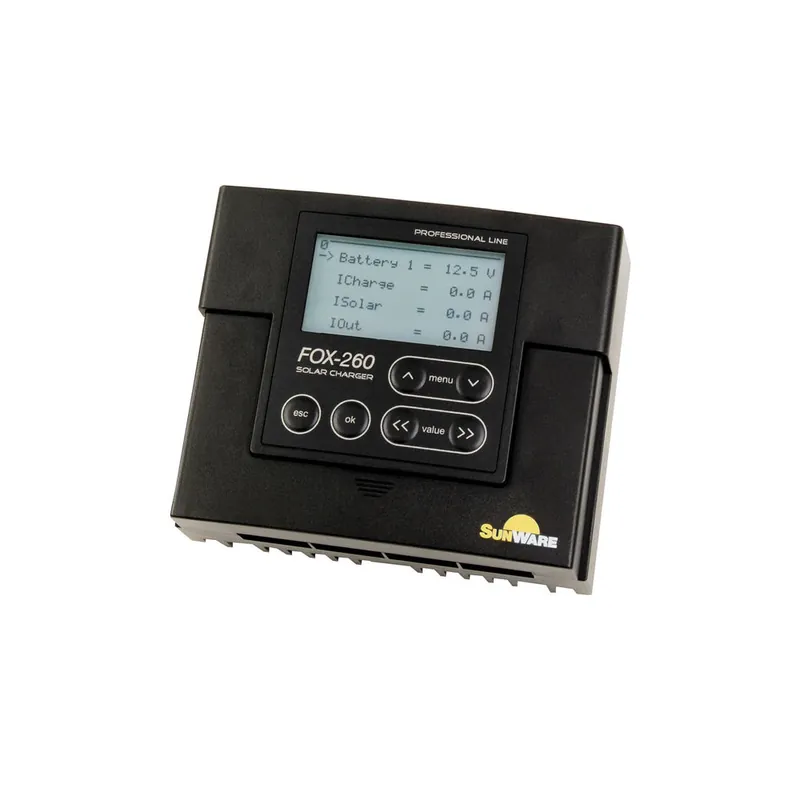

PWM-Regler mit LCD-Anzeige für 12 V und 24 V Systeme
<SEO_KEYWORDS> für ein Batteriesystem mit automatischer Spannungserkennung für 12 V und 24 V. Das Gerät nutzt eine PWM-Regelung zur Ladung von AGM-, Gel- oder Blei-Säure-Batterien. Über das beleuchtete Grafik-Display kannst Du alle wichtigen Systemdaten wie Spannungen, Ströme und den Ladezustand ablesen. Ein integrierter Lastausgang mit Tiefentladeschutz und Nachtlichtfunktion ermöglicht den direkten Anschluss von Verbrauchern.
Auf einen Blick
Automatische Erkennung
Für 12 V und 24 V Batteriesysteme geeignet.
Grafik-Display
Beleuchtete Anzeige für alle wichtigen Systemwerte.
Einstellbare Batterietypen
Für AGM-, Gel- und Blei-Säure-Akkus.
Integrierter Lastausgang
Mit Tiefentladeschutz und Nachtlichtfunktion.
Elektrische Kennwerte und Regelungsart
Das Gerät ist für einen maximalen Modul- und Ladestrom von 20 A ausgelegt. Dies entspricht einer Leistung der Solarmodule von bis zu 340 W bei einem 12 V System oder 680 W bei einem 24 V System. Die maximale Leerlaufspannung der angeschlossenen Module darf 50 V nicht überschreiten. Die Ladung erfolgt über eine PWM-Hardwareregelung mit einer Frequenz von 244 Hz. Der <SEO_KEYWORDS> erkennt die Systemspannung von 12 V oder 24 V automatisch.
Anbindung, Batterietypen und Überwachung
Für den Anschluss von Solarmodul, Batterie und Verbrauchern stehen insgesamt sechs Schraubklemmen zur Verfügung, die für einen Leiterquerschnitt von bis zu 16 mm² ausgelegt sind. Du kannst im Menü den passenden Batterietyp auswählen, zur Verfügung stehen AGM, Gel und Blei-Säure. Das beleuchtete grafische LCD-Display mit einer Auflösung von 128 x 64 Pixeln zeigt Dir alle relevanten Daten an, darunter Batteriespannung, Lade- und Verbraucherstrom sowie den Ladezustand als Balkendiagramm. Der <SEO_KEYWORDS> ist für die Ladung von einem Batteriesystem konzipiert.
Betriebsmodi und Geräteschutz
Der Lastausgang des Geräts bietet verschiedene Betriebsmodi. Dazu gehören ein automatischer Tiefentladeschutz, der Verbraucher bei niedriger Batteriespannung abschaltet, und eine Nachtlichtfunktion. Der Spannungsverlust über den Regler beträgt zwischen 0,0 V und 0,27 V. Intern ist eine Sicherung mit 25 A verbaut. Das Gehäuse bietet die Schutzart IP22. Mit dem <SEO_KEYWORDS> kannst Du Deine Batterie schonend und effizient laden.
Technische Details |
|
Systemdaten |
|
| Systemspannung | 12 V / 24 V (automatische Erkennung) |
| Erkennungsbereich 12 V System | 6 V bis 17 V |
| Erkennungsbereich 24 V System | größer als 17 V |
| Eigenstrombedarf | 7,0 mA |
| Eigenstrombedarf mit Beleuchtung | 18,0 mA (Beleuchtungsdauer 30 s) |
Eingang (Solar) |
|
| Maximaler Modulstrom | 20 A |
| Maximale Modul-Leerlaufspannung (Uoc) | 50 V |
Batterieladung |
|
| Anzahl Batteriesysteme | 1 |
| Maximaler Ladestrom | 20 A bei 25 °C |
| Regelungsart | PWM-Hardwareregelung |
| PWM-Frequenz | 244 Hz |
| Unterstützte Batterietypen | AGM, Gel, Blei-Säure |
| Ladeschlussspannung (AGM) | 14,2 V |
| Ladeschlussspannung (Gel) | 14,3 V |
| Ladeschlussspannung (Blei-Säure) | 14,4 V |
| Temperaturkompensation | -20 mV/°K bei 12 V, -40 mV/°K bei 24 V |
Ausgang (Last) |
|
| Maximaler Verbraucherstrom | 20 A bei 25 °C |
| Tiefentladeschutz | einstellbar, Standard 10,5 V |
| Verzögerung Tiefentladeschutz | 60 s |
| Nachtlichtfunktion | einstellbar, Standard Abschaltschwelle 11,25 V |
| Verzögerung Nachtlichtfunktion | 10 min |
Allgemeine Daten |
|
| Betriebsspannungsbereich | 8,5 V bis 35 V |
| Spannungsverlust | 0,0 V bis 0,27 V (bei 0 A bis 20 A) |
| Display | beleuchtetes grafisches LCD, 128 x 64 Pixel |
| Anschlussklemmen | 6 Schraubklemmen |
| Maximaler Leiterquerschnitt | 16 mm² |
| Interne Absicherung | 1 x 25 A (eingelötet) |
| Umgebungstemperatur (Betrieb) | -25 °C bis +50 °C |
| Lagertemperatur | -25 °C bis +80 °C |
| Schutzart | IP22 |
| EMV | Entspricht 89/336/EWG |
Mechanische Daten |
|
| Abmessungen (B x H x T) | 128,6 mm x 106,7 mm x 53,5 mm |
| Gewicht | 300 g |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | SunWare |
Lieferumfang <SEO_KEYWORDS>
Im Paket enthalten sind:
- 1x Laderegler
- 2x Befestigungsschrauben
- 1x Bedienungsanleitung
- 1x Abdeckkappe
