Beschreibung
Klicke auf das Video, um die Video-Einbettung durch Youtube zu starten.
Im Video: Produktvorstellung Sunshare Ray Balkonkraftwerk.
Klicke auf das Video, um die Video-Einbettung durch Youtube zu starten.
Im Video: So einfach wird das Ray Balkonkraftwerk installiert.

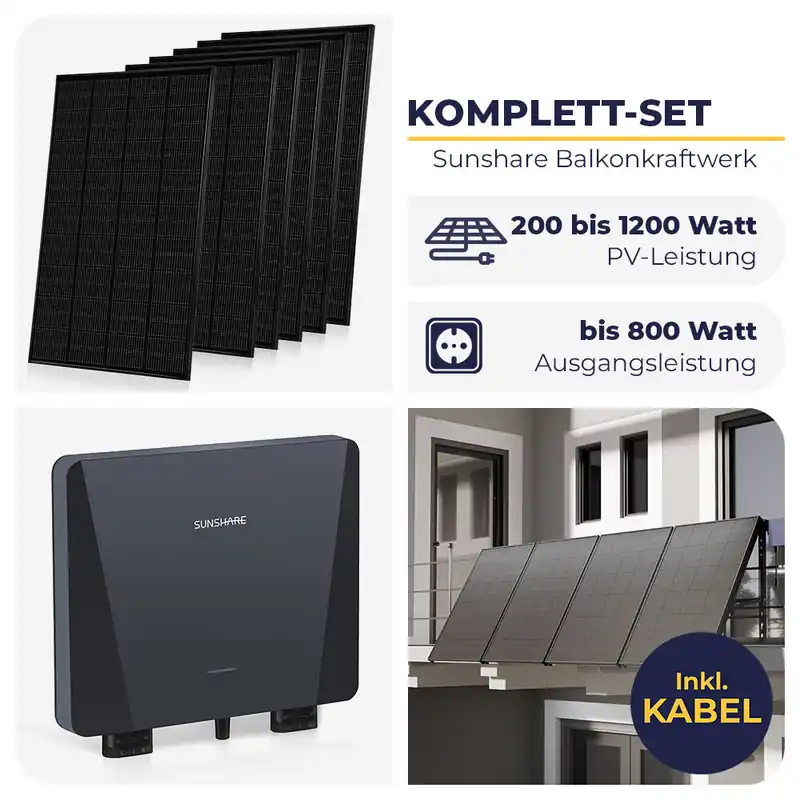

Das Ray Solarmodul
Das Ray Solarmodul, auf dem das Sunshare Balkonkraftwerk aufbaut, hat im Vergleich zu anderen PV-Modulen einen entscheidenden Vorteil: Es ist relativ klein und leicht. Es misst nur 123,6 cm mal 76,6 cm und bringt nur 7,5 kg auf die Waage. Damit kannst Du es nicht nur sehr einfach transportieren und handhaben, sondern es passt wirklich auf jeden Balkon. Somit wird das Sunshare Balkonkraftwerk mit Ray Solarmodulen zu etwas ganz Besonderem. Denn durch seine modulare Bauweise kannst Du genau die Anzahl an Modulen auswählen, um Deinen Balkon optimal für Deine Stromerzeugung zu nutzen.
Bis zu sechs Module sind möglich. Doch wenn Du nur Platz für ein einziges Modul hast, geht auch das. Denn Dank TOPCon- und N-Typ-Zellen mit einem Wirkungsgrad von ≥ 25 % holst Du immer das maximal Mögliche aus Deinem Kraftwerk heraus. 10 Jahre lineare Leistungsgarantie und 10 Jahre Produktgarantie vom Hersteller unterstreichen die Hochwertigkeit dieser Komponente, die in elegantem Full-Black zu Dir nach Hause kommt. Und „Full“ bedeutet hier auch „Full“ – denn auch die Rückseite ist schwarz. Das ist chic!
Die Features:
200 Watt pro Modul
Modular anpassbare Leistung: Ein bis sechs Module pro Balkonkraftwerk.
Geringe Größe
Braucht wenig Platz, ist leicht und handlich. Passt auf jeden Balkon.
Top Technologie
N-Typ TOPCon in elegantem Full-Black. ≥ 25 % Wirkungsgrad. Langlebig.
Robust
IP68, 2400 Pa Systembelastbarkeit, Hagelbeständig bis 25 mm, 23 m/s.
Der Sunshare Mikrowechselrichter
Der Mikrowechselrichter ist das Herz vom Ray Balkonkraftwerk. Er wandelt zuverlässig den Gleichstrom der Solarmodule in den Wechselstrom um, den Du dann in Dein Heimnetzwerk einspeisen kannst. Seine maximale Ausgangsleistung liegt bei 800 Watt, womit Du Dein Kraftwerk nur kostenlos im Marktstammregister registrieren musst. Die Anmeldung beim Netzbetreiber entfällt. Praktisch ist zudem, dass Du zwei verschiedene Kabellängen für den Anschluss an der Wandsteckdose wählen kannst. Zur Wahl stehen 5 Meter und 10 Meter Kabellänge.
Für die Überwachung sämtlicher Leistungsdaten ist der wirklich formschöne Mikrowechselrichter mit einem WiFi-Modul ausgerüstet. In Verbindung mit der App des Herstellers für Dein Mobilgerät kannst Du Dein Ray Balkonkraftwerk damit von überall aus im Blick behalten sowie alle Einstellungen vornehmen. Mit im Lieferumfang ist auch eine Halterung, mit der Du den Inverter schnell, einfach und sicher an einem Modulhalter befestigen kannst.
Die Features:
Kraftvoller Output
800 Watt mit 230 Volt und 50/60 Hz. Höchste Kompatibilität.
WiFi an Bord
Überwache Deine Stromproduktion per App von jedem Ort der Welt aus.
Konfigurierbar
Zwei verschiedene Kabellängen für den Anschluss wählbar: 5 Meter und 10 Meter.
Top Zubehör
Inklusive Halterung für die Montage direkt und sicher am Modulhalter.
Wähle die passende Halterung
Die Halterungen für das Ray Balkonkraftwerk tragen jeweils ein Modul und es gibt sie in 4 verschiedenen Ausführungen. Jeweils zwei für Brüstungen aus Beton/Mauerwerk und zwei für Balkons mit Metall-/Glasgeländer. Die zwei verschiedenen Ausführungen je Geländerart unterscheiden sich darin, dass bei jeweils einem Modell der Winkel für die Solarmodule vor der Montage am Balkongeländer eingestellt werden muss, während bei dem anderen Modell der Winkel nach der Montage eingestellt werden kann. Eine nachträgliche Einstellungsmöglichkeit hat natürlich den unschlagbaren Vorteil, dass der Winkel der PV-Module je nach Jahreszeit ganz einfach dem Sonnenstand angepasst werden kann. Für eine optimale Ausrichtung und für einen maximalen Ertrag – auch im Winter.
Doch egal, welche Halterung für Dich in Frage kommt: Alle Halterungen sind extrem leicht zusammenzubauen. Und die Montage am Balkongeländer erfolgt ohne bohren und dübeln zu müssen. Erst wird das Modul auf der Halterung montiert und dann wird die Halterung samt Modul auf das Geländer gesteckt und die Klemmvorrichtung festgezogen. Fertig. Und dass diese Halterungen wirklich sicher sind, bestätigte auch der TÜV Süd in seinem Windkanal. Die Halterungen mit montiertem Ray Solarmodul hielten Windgeschwindigkeiten von bis zu 198 km/h stand, ohne irgendwelche Schäden zu zeigen.
Noch kurz zu den technischen Werten: Die Halterung für Beton und Mauerwerk eignet sich für Mauerdicken von 7 bis 17 cm. Die Halterung für Metall-, Glas- und Schildgeländer eignet sich für Brüstungsdicken von 3 bis 12 cm. Das Profil für den Handlauf kann bei allen Ausführungen rund oder eckig sein. Die einstellbaren Neigungswinkel für die Ray Solarmodule betragen bei allen Halterungen 10°, 20°, 25° und 30°.
Die Features:
Durchdachtes Design
Für jeden Balkon und jedes Geländer gibt es die passende Halterung.
Kinderleichte Installation
Selbst zwei linke Hände haben die Halterungen ruckzuck montiert.
Schonende Montage
Befestigung ohne Bohren und Dübeln. Einfach aufstecken, festziehen, fertig.
Haltbar & robust
Widersteht jedem Wetter. Egal ob Regen, Sturm oder Frost. Das Modul hält.
Technische Details Ray Solarmodul |
|
| Modell | SR-M200-T64 |
| Maximale Leistung (W) | 200 |
| Leistungstoleranz | 0~+5 |
| Zellenwirkungsgrad (%) | ≥25 % |
| Spannung am Punkt der max. Leistung (VmpN) | 45,88 |
| Strom am Punkt der max. Leistung {Imp/A) | 4,36 |
| Leerlaufspannung (VocN) | 55,1 |
| Kurzschlussstrom (lsc/A) | 4,58 |
Temperaturwerte |
|
| Nenn-Betriebstemperatur der Zelle (NOCT/’C) | 45±2 |
System-Integrations-Charakteristik |
|
| Maximale Systemspannung (V) | 1000 |
| Konstruktive Belastbarkeit (Pa) | 2400 |
| Hagelschlag-Test | 25mm, 23m/s |
| Arbeitstemperatur (°C) | -40 bis +85 |
Mechanische Eigenschaften |
|
| Modul-Abmessungen (mm) | 1236 x 766 x 30 |
| Modul-Gewicht (kg) | 7,5 |
| Frontglas | 1,6 mm geprägtes Hochtransmissions-Glas |
| Zellentyp | Monokristalliner N-Typ Topcon |
| Rückwand | schwarz |
| Rahmen | Aluminiumlegierung |
| Kabelart | 6 mm² Solarkabel |
| Zertifizierungen | IEC 67275, IEC 67730, CE, TUV |
Technische Details Mikrowechselrichter |
|
Eingang (DC) |
|
| Max. DC-Leerlaufspannung (Vdc) | 60 |
| MPPT-Nachführbereich (Vdc) | 22-55 |
Ausgang (AC) |
|
| AC-Nennausgangsleistung (Wp) | 800 |
| Stromnetz-Nennspannung (Vac) | 230 |
| Zulässige Stromnetz-Spannung (Vac) | 184~253 |
| Nennfrequenz (Hz) | 50/60 |
| Nennausgangsstrom (Aac) | 3,48 |
Systemspezifikationen |
|
| Schutzarten | Über-/Unterspannungs-Schutz, Über-/Unterfrequenz-Schutz, Inselbildungs-Schutz, Überstromschutz, DC-Verpolungsschutz, Überlastschutz |
| Schutzart | IP67 |
| Betriebstemperatur | -4o°C bis +65°C |
| Luftfeuchtigkeit | 0 bis 100 % |
| Kommunikation (WiFi) | Frequenz: 2,4 Ghz, Standards: IEEE 802.77/b/g/n |
| Produktsicherheits-Konformität | IEC/EN 62709-7, IEC/EN 62709-2 |
| Grid-Code-Konformität (siehe Etikett für die detaillierte Grid-Code-Konformität) | VDE-AR-N 4705 |
| Auslegung der lsolierung | Hochfrequenztransformatoren |
| Kühlungsart | Natürliche Konvektion |
| Kabellänge | 5 Meter oder 10 Meter (wählbar) |
| Steckertyp | Schuko |
Technische Details Halterung |
|
| Material-Typ | 6063-T6 Aluminium-Legierung |
| Oberflächenbehandlung | Pulver-Beschichtung |
| Montageart | Aufhängung |
| Konstruktive Belastbarkeit | 2400 Pa |
| Gewicht je Halterung | ≤5 kg |
| Farbe | Schwarz |
| Min. Wanddicke | ≥1,5 mm |
| Winkel-Verstellbereich | 0° bis 30° |
| Anwendungsszenarien | Metallbrüstung / Metallbrüstung mit Schild-Abdeckung / Metallbrüstung mit Glaseinsätzen / Massivwand / Massivwand mit Handlauf |
Allgemeines |
|
| Herstellergarantie | 10 Jahre auf Mikrowechselrichter und Ray PV-Module, 5 Jahre auf die Halterungen |
| Hersteller | Sunshare |
Lieferumfang Sunshare Ray Balkonkraftwerk
200 Watt Sunshare Ray Solarmodul SR-M200-T64 in gewählter Anzahl
1x Sunshare Mikrowechselrichter mit
- 1x Befestigungsplatte zur Montage am Modulhalter
- 1x AC-Anschlusskabel (je nach Wahl mit 5 oder 10 Meter Länge)
- 1x Paar Anschlusskabel für die Verbindung PV-Modul zum Wechselrichter
- 2x Steckerabdeckung für Kabel des PV-Moduls
- 2x Inbusschlüssel
- 1x Sicherheitsseil
- 10x Kabelbinder
- 3x Schrauben
- 1x Bedienungsanleitung
Pro Ray PV-Modul eine Halterung nach Wahl
