Beschreibung

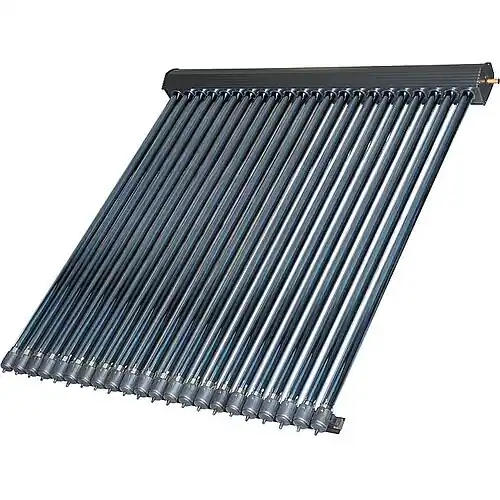

Röhrenkollektoren Serie HP®, Heat Pipe
- bestehend aus 22 oder 30 Röhren
- Röhren aus 2 mm Boro-Silikat-Silizium Glas mit hochselektiver Kupferschicht
- Sammelrohre aus Kupfer mit Mineralwolle-Isolierung und schwarzem Alu-Gehäuse
- Lieferung nicht vormontiert
- Kollektor-Verbindungs- und Befestigungs-Set nicht im Lieferumfang enthalten
- ???????Montage durch ausgebildetes Fachpersonal. Eigene Installation erfolgt auf eigenes Risiko
Technische Daten
- Absorptions-/Emissionsfaktor: >0,94 / <0,8
- Wärmeträger: Propylenglykol-Wasser
- Sammelrohre: 22×1 mm
- Durchmesser Vakuumrohr: 58 mm
- Anschlüsse: 22 mm
- Isolation Sammelrohre: Mineralwolle
- Druck/Temperatur: max. 10 bar, Prüfdruck 15 bar / 214,7°C
- Kollektor-Wirkungsgrad: 93,7%
- Zulässige Kollektor Neigung: 15-50°
| Typ | Anzahl der Vakuumröhren | Fläche brutto / netto [m2] | Maße L x B x H [mm] |
Gewicht [kg] | Absorberfläche [m2] | Durchfluss pro Kollektor [l/min] |
|---|---|---|---|---|---|---|
| HP 22 | 22 | 3,61 / 2,7 | 1990 x 1920 x 182 | 82 | 1,68 | 1,75 |
| HP30 | 30 | 4,89 / 3,68 | 1990 x 2455 x 182 | 105,4 | 2,28 | 2,5 |
