Beschreibung
Intelligentes Batterieladegerät mit zwei Ausgängen

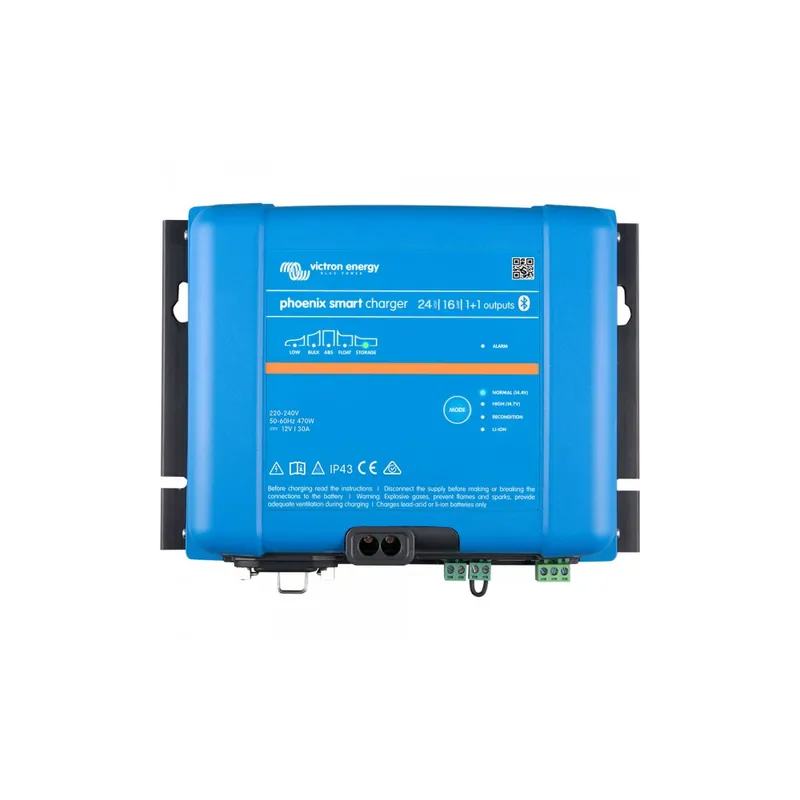

Victron Phoenix Smart IP43 Ladegerät 24/16 (1+1) – 24 V / 16 A / 230 V / 2 Ausgänge ist ein professionelles Gerät zum Laden von 24 V Batterien. Es verfügt über einen adaptiven, sechsstufigen Ladealgorithmus und zwei Ausgänge zum Laden einer Hausbatterie und zum Erhalten einer Starterbatterie. Dank integriertem Bluetooth kannst Du das Gerät einfach über die VictronConnect App überwachen und konfigurieren. Es kann auch als Stromversorgung genutzt werden.
Auf einen Blick
Adaptiver Algorithmus
Sechsstufige Kennlinie für optimale Batterielebensdauer.
Integrierte Konnektivität
Überwachung und Konfiguration per Bluetooth und VE.Direct.
Doppelter Ausgang
Lädt die Hausbatterie und erhält die Starterbatterie.
Netzteil-Funktion
Dient bei Bedarf als stabile Gleichstromquelle.
Funktionsweise und Anwendungsbereiche
Dieses Gerät ist ein Batterieladegerät, das für 24 V Systeme entwickelt wurde. Der adaptive, sechsstufige Ladealgorithmus passt den Ladevorgang automatisch an die Nutzung der Batterie an. Für Lithium-Ionen-Batterien wird ein dreistufiger Algorithmus verwendet. Du kannst zwischen verschiedenen voreingestellten Modi für unterschiedliche Batterietypen wählen oder eigene Einstellungen vornehmen. Funktionen wie der BatterySafe-Modus, der eine übermäßige Gasung verhindert, und ein Lagermodus zur Minimierung der Alterung bei Nichtbenutzung sind integriert. Das Victron Phoenix Smart IP43 Ladegerät 24/16 (1+1) – 24 V / 16 A / 230 V / 2 Ausgänge eignet sich auch als direkte Stromversorgung.
Steuerung und Systemeinbindung
Die Konfiguration und Überwachung des Geräts erfolgt drahtlos über die integrierte Bluetooth-Schnittstelle mit der VictronConnect App. Damit kannst Du Ladeeinstellungen anpassen und Firmware-Updates durchführen. Zusätzlich steht ein VE.Direct-Anschluss für eine kabelgebundene Verbindung zu anderen Victron-Geräten wie einem Color Control GX oder einem PC zur Verfügung. Ein programmierbares Relais ermöglicht die Ansteuerung externer Komponenten. Das Victron Phoenix Smart IP43 Ladegerät 24/16 (1+1) – 24 V / 16 A / 230 V / 2 Ausgänge lässt sich so nahtlos in bestehende Systeme integrieren.
Montage und Batterieunterstützung
Die Installation des Geräts erfolgt senkrecht auf einer nicht brennbaren Oberfläche mit den Anschlussklemmen nach unten. Ein Abstand von 10 cm über und unter dem Gehäuse ist für die Kühlung erforderlich. Für den Batterieanschluss sind Anschlussklemmen für Kabel mit einem Querschnitt von 16 mm² vorgesehen. Das Gerät ist mit Blei-Säure- und Lithium-Ionen-Batterien kompatibel. Für eine präzise, temperaturkompensierte Ladung kann das Victron Phoenix Smart IP43 Ladegerät 24/16 (1+1) – 24 V / 16 A / 230 V / 2 Ausgänge über ein VE.Smart-Netzwerk mit externen Sensoren wie einem SmartShunt oder Smart Battery Sense verbunden werden.
Technische Details |
|
Elektrische Daten |
|
| Eingangsspannungsbereich (AC) | 85 V – 265 V |
| Eingangsspannungsbereich (DC) | 290 V – 375 V |
| Frequenz | 45 Hz – 65 Hz |
| Leistungsfaktor | 0,7 |
| Maximaler Wirkungsgrad | 94 % |
| Stromverbrauch ohne Last | 1 W |
| Rücklaufstrom (AC getrennt) | < 0,1 mA |
| Rücklaufstrom (AC angeschlossen, Gerät aus) | < 6 mA |
Ladeeigenschaften |
|
| Ladealgorithmus | 6-stufig adaptiv (3-stufig für Li-Ion) |
| Nenn-Ladestrom Hausbatterie | 16 A |
| Ladestrom Hausbatterie (Niedrigstrom-Modus) | 8 A |
| Ladestrom Starterbatterie | 3 A |
| Ladespannung ‚Normal‘ (Absorption / Erhaltung / Lagerung) | 28,8 V / 27,6 V / 26,4 V |
| Ladespannung ‚Hoch‘ (Absorption / Erhaltung / Lagerung) | 29,4 V / 27,6 V / 26,4 V |
| Ladespannung ‚Lithium-Ionen‘ (Absorption / Lagerung) | 28,4 V / 27,0 V |
| Temperaturkompensation | -32 mV/°C |
| Empfohlene Batteriekapazität | 80 Ah – 160 Ah |
Schnittstellen und Anschlüsse |
|
| Batterie-Anschluss | Schraubklemmen 16 mm² (AWG6) |
| Wechselstrom-Anschluss | IEC 320 C14 mit Halterung |
| Kommunikation | Bluetooth, VE.Direct |
| Programmierbares Relais | 5 A bis 28 V DC / 5 A bis 250 V AC |
| Fernsteuerung Ein/Aus | Ja, 2-poliger Anschluss |
Allgemeines |
|
| Schutzfunktionen | Verpolung an Batterie (Sicherung), Ausgangskurzschluss, Übertemperatur |
| Schutzart | IP43 (elektronische Bauteile), IP22 (Anschlussbereich) |
| Betriebstemperaturbereich | -20 °C bis 60 °C |
| Luftfeuchtigkeit (nicht kondensierend) | Maximal 95 % |
| Gehäusematerial | Aluminium (blau, RAL 5012) |
| Abmessungen (H x B x T) | 180 x 249 x 100 mm |
| Gewicht | 3,5 kg |
| Hersteller | Victron Energy |
Lieferumfang Victron Phoenix Smart IP43 Ladegerät
1x Victron Phoenix Smart IP43 Ladegerät 24/16 (1+1) – 24 V / 16 A / 230 V / 2 Ausgänge
- 1x Halterung
