Beschreibung
Hochvolt-Energiespeicher für PV-Anlagen

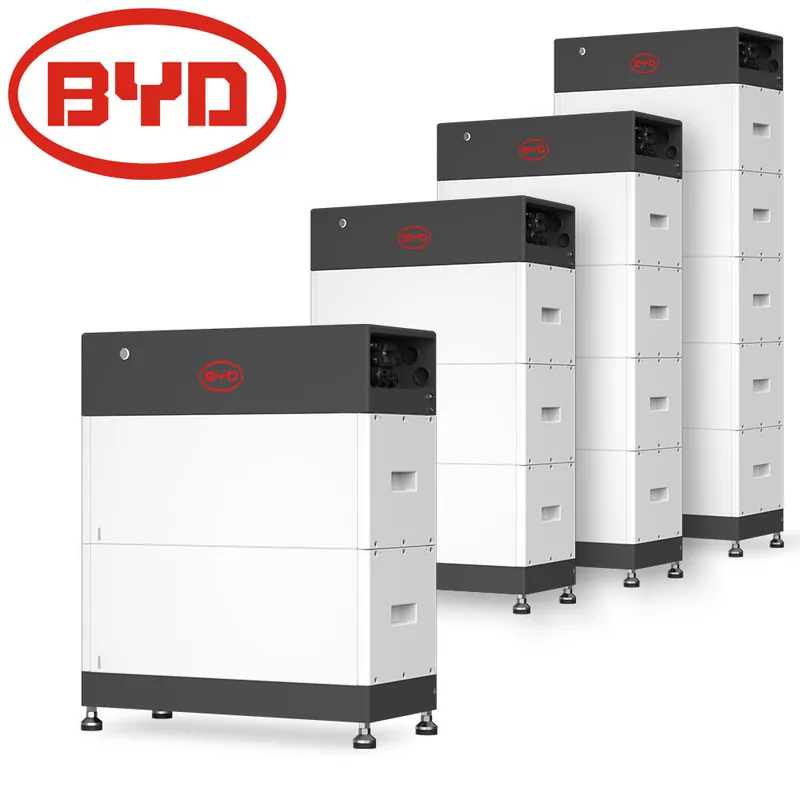

BYD HVS+ Battery-Box Premium ist ein modular aufgebautes Hochvolt-Batteriespeichersystem für private und gewerbliche Photovoltaikanlagen. Das System speichert überschüssigen Solarstrom und stellt diesen bedarfsgerecht zur Verfügung. Du kannst den Speicher flexibel für Eigenverbrauch, Ersatzstrom oder netzunabhängigen Betrieb einsetzen. Typische Anwendung: Eigenverbrauchsoptimierung im Einfamilienhaus oder als Backup-Lösung bei Netzausfall.
Hinweis: Wenn Du ein bereits bestehendes System erweitern möchtest, findest Du hier das passende Battery-Box Premium HVS+ Batteriemodul.
Auf einen Blick
Hohe Kapazität
Bis 12,8 kWh pro Turm
Flexible Integration
Kompatibel mit führenden Wechselrichtern
Sicherer Betrieb
Integriertes Batteriemanagementsystem
Erweiterbar
Modulare Nachrüstung jederzeit möglich
Systemeigenschaften und Anschlussvarianten
Das BYD HVS+ Battery-Box Premium System ist ein Hochvolt-Energiespeicher mit Lithium-Eisenphosphat-Zellen. Die nutzbare Energie reicht von 5,12 kWh bis 12,8 kWh pro Turm, abhängig von der Modulanzahl. Bis zu drei Türme können parallel betrieben werden, wodurch sich die Gesamtkapazität auf bis zu 38,4 kWh erweitert. Die Betriebsspannung liegt je nach Ausführung zwischen 160 V und 576 V. Das System ist mit führenden Wechselrichtern wie Kostal, Fronius oder Goodwe kompatibel. Die Kommunikation erfolgt über CAN oder RS485. Die Installation ist für Innen- und Außenbereiche vorgesehen. Ein intelligentes WLAN/LAN-Modul ermöglicht die Einbindung in bestehende Netzwerke und die Fernüberwachung. Die Integration in Photovoltaikanlagen erfolgt über DC-Anschluss, die Verkabelung ist flexibel und modular aufgebaut. Leistung und Flexibilität stehen im Fokus.
Betriebsmodi, Steuerung und Sicherheit
Das BYD HVS+ Battery-Box Premium System unterstützt Netzparallelbetrieb, Inselbetrieb und Backup-Betrieb. Die Steuerung erfolgt über das integrierte Batteriemanagementsystem (BMS) und kann per App überwacht werden. Die Installation ist bodenstehend und für verschiedene Umgebungen geeignet. Die Sicherheit wird durch ein mehrstufiges Schutzkonzept gewährleistet, darunter Überspannungs- und Kurzschlussschutz sowie automatische Abschaltung bei Kommunikationsverlust oder Fehlern. Das System ist für den Einsatz im Temperaturbereich von -10 °C bis +50 °C ausgelegt. Die Montage ist mit Standardwerkzeugen möglich, alle relevanten Komponenten sind im Lieferumfang enthalten. Betriebssicherheit und Überwachung sind zentrale Merkmale.
Effizienz, Nachrüstbarkeit und Service
Die BYD HVS+ Battery-Box Premium bietet eine Effizienz von mindestens 95 %. Das System kann jederzeit durch Hinzufügen weiterer Module oder Türme nachgerüstet werden. Die Nachrüstung erfolgt einfach durch Aufsetzen zusätzlicher Module. Der Service wird durch autorisierte Partner in Europa und weltweit abgedeckt. Die Garantie beträgt 10 Jahre. Firmware-Updates und Fernwartung sind über das intelligente WLAN/LAN-Modul möglich. Effizienz und Service stehen im Vordergrund.
Erweiterbarkeit und Wartung
Das System ist modular aufgebaut und lässt sich flexibel an wachsende Anforderungen anpassen. Die Erweiterung erfolgt durch das Stapeln zusätzlicher HVS+ Module, wobei der Ladezustand automatisch ausgeglichen wird. Wartungsarbeiten können von qualifiziertem Personal durchgeführt werden. Die Reinigung erfolgt trocken und ohne Lösungsmittel. Ersatzteile und Support sind über den Hersteller und Servicepartner verfügbar.
Technische Details |
|
| Hersteller Bezeichnung | Battery-Box Premium HVS+ |
Batterie |
|
| Kapazität (nutzbar) | 5,12 kWh (2 Module) / 7,68 kWh (3 Module) / 10,24 kWh (4 Module) / 12,8 kWh (5 Module) |
| Nennspannung | 204,8 V / 307,2 V / 409,6 V / 512 V |
| Betriebsspannung | 160–230,4 V / 240–345,6 V / 320–460,8 V / 400–576 V |
| Zelltechnologie | Lithium-Eisen-Phosphat (LiFePO4) |
| Max. Ausgangsstrom | 25 A |
| Spitzenausgangsstrom | 55 A (15 s) |
| Entladeleistung bei 20 % SOC | 4,9 kW / 7,35 kW / 9,8 kW / 12,25 kW |
| Entladeleistung bei 80 % SOC | 5,1 kW / 7,65 kW / 10,2 kW / 12,75 kW |
| Interner Widerstand | = 260 mO / = 390 mO / = 520 mO / = 650 mO |
| Lebensdauer | Über 60 % Restkapazität nach 3650 Zyklen oder 10 Jahren |
| Effizienz | = 95 % |
| Kommunikationsschnittstellen | CAN / RS485 |
| Schutzart | IP55 |
| Installationsumgebung | Innen- und Außenbereich |
| Installationsart | Bodenständer |
| Betriebstemperatur | -10 °C bis +50 °C |
| Luftfeuchtigkeit bei Lagerung | 5 % – 95 % |
| Max. Höhe | < 3000 m |
| Zertifizierungen | VDE2510-50, IEC62619, CE, UKCA, UN38.3 |
| Anwendungen | Netzparallelbetrieb, Backup, Inselbetrieb |
| Abmessungen (HxBxT) | 747 x 610 x 282 mm (2 Module) / 987 x 610 x 282 mm (3 Module) / 1227 x 610 x 282 mm (4 Module) / 1467 x 610 x 282 mm (5 Module) |
| Gewicht | 91,1 kg / 129,6 kg / 168,1 kg / 206,6 kg |
| Garantie | 10 Jahre |
| Hersteller | BYD |
Lieferumfang BYD HVS+ Battery-Box Premium
1x BYD Battery-Box Premium HVS+ | Hochvolt-Batteriespeicher
- 1x BCU
- 1x Basis
- 1x Abschlusswiderstand
- 2x Schraube M4*14 für Hauptschalter (außen)
- 2x Knopfschraube für Hauptschalter (innen)
- 2x Kommunikationsterminal für Parallelschaltung
- 2x Expansionsschraube M8 für Wandbefestigung
- 1x Stecker-Spezialwerkzeug für Netzkabel
- 2x Stromkabelanschlüsse für BCU
- 4x Verstellbare Füße für Sockel
- 2x Aufhänger1 für BCU
- 2x Schraube M5*16 für Aufhänger1
- 1x Schnellstart-Anleitung
- 1x Intelligentes WLAN/LAN-Modul
- 2x Schraube M5*16 für Aufhänger2
- 2x Gummistopfen
- 2x Aufhänger2 zur Befestigung von BCU und Batteriemodul
1x Batteriemodul-Paket je nach Ausführung
- 1x HVS+ Modul
- 2x Schraube M5*10 zur Befestigung der Batteriemodule
- 2x Beigefügtes Dokument (MSDS, EU-Konformitätserklärung)
