Beschreibung
Der Chint DDSU666-Zähler ist ein fortschrittlicher, einphasiger, zweirichtungs Stromzähler. Er kann darstellen, wie sich die Last auf einzelne Phasen verteilt, was mit Spannungen, kapazitiver und induktiver Blindleistung und anderen Netzwerkparametern passiert.
HIGHLIGHTS:
- Zweiseitige Messung der Wirkenergie: verbraucht (Import), ins Netz eingespeist (Export), gesamt
- Vierquadrantenmessung der Blindenergie: kapazitiv und getrennt induktiv abgegeben und verbraucht,
- Gesamtmessung der Blindenergie: verbraucht (Import), ins Netz eingespeist (Export)
- Messungen von Spannungen, Strömen, momentaner Wirkleistung und momentaner Blindleistung getrennt für jede Phase
- Messung der Gesamtwirkleistung ( positive Werte – Energieverbrauch, negative Werte – Energieeinspeisung ins Netz)
Ausgänge:
- 1 konfigurierbarer Impulsausgang (Wirk- oder Blindenergie)
- 1 RS-485-Ausgang, Modbus-RTU-Protokoll
- zertifiziert nach EU-Richtlinie 2014/35/EU
Spezifikationen:

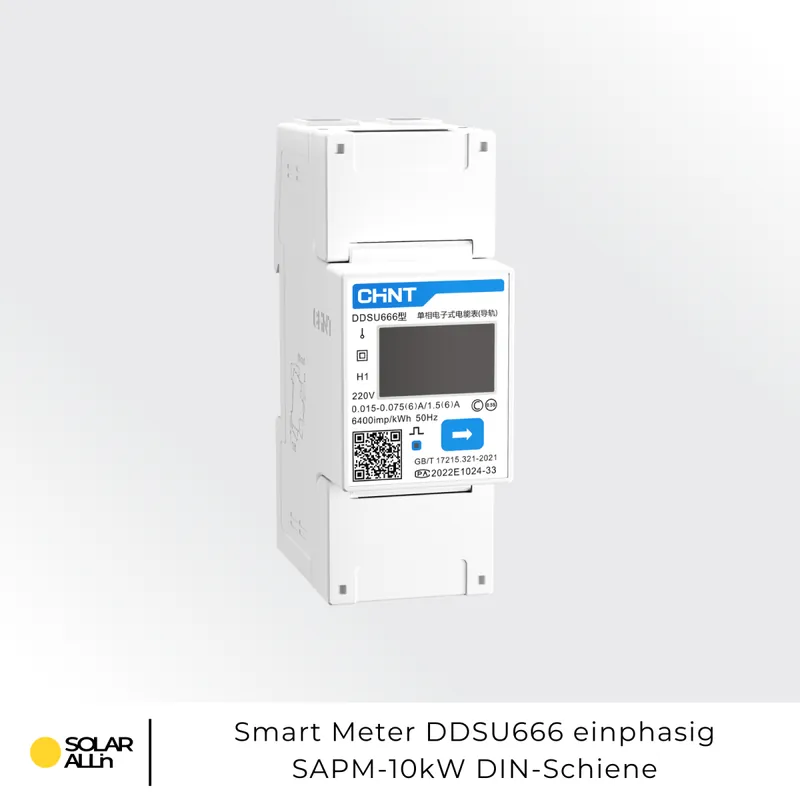

- Artikelbezeichnung: Smart Meter DDSU666 einphasig SAPM-10KW DIN-Schiene
- Anschluss: 1P2W(1Phase/2Anschlüsse)
- AC-Spannung: 230V
- AC-Frequenz: 50Hz/60Hz
- AC-Nennstrom: 5(80)A
- Energieverbrauch: ≤1W
- Anzeige: 7 Segment
- Messverfahren: Direktmessung
- Messwerte: Import-/Exportgesamtwerte kWh/kvarh, Momentanwerte kW/kvar/Irms/Frequenz/Leistungsfaktor
- Genauigkeitsklasse: 1.0
- Kommunikation: RS485 (Modbus-RTU)
- Schutzgrad: IP54
- Norm: DIN EN IEC 62052-11 VDE 0418-2-11:2023-06, DIN EN IEC 62053-21 VDE 0418-3-21:2023-06, MID 2014/32/EU
- Größe (B X H X T): 36x98x65mm
- Gewicht: 200g
- Montage: DIN Schiene
Lieferumfang:
- 1 x Smart Meter DDSU666
