Beschreibung

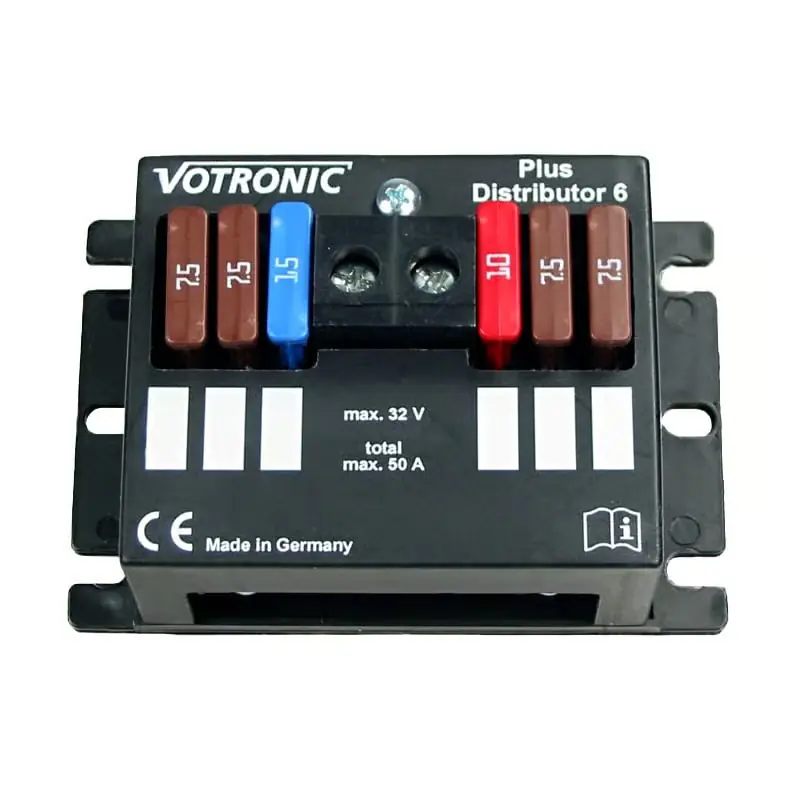

Der kompakte, leistungsfähige Plus-Verteiler mit 6 einzelnen Stromkreisen ermöglicht die fachgerechte Verteilung und Absicherung von kleinen und mittleren Verbrauchern auf der Batterie-Plus-Seite. Zwei große Sammelklemmen (Kabelquerschnitte bis 16 mm², Strombelastbarkeit max. 50 A) dienen der Stromzuführung von der Batterie, nutzbar auch für eine weitere Plus-Durchgangsverteilung. Die verbraucherseitigen Sicherungshalter sind für handelsübliche FKS-Sicherungen in den Stärken 1 A bis 20 A ausgelegt; zum Lieferumfang gehören die Typen 15 A, 10 A und 4 x 7,5 A. Die zugehörigen sechs Verteilerklemmen erlauben Kabelquerschnitte bis 4 mm² bei max. 20 A Strombelastbarkeit. Beschriftungsfelder auf dem Gehäuse ermöglichen die leichte Zuordnung der Sicherungen zu ihren Stromkreisen. Für 12 V- und 24 V-Betrieb geeignet.
Anschluss 1
Schraubklemmen: 2 große Anschlussklemmen plusseitig Leitungsquerschnitte 6 mm2 10mm2 16mm2 Strom-Belastbarkeiten: max. 36 A Gesamtstrom max. 50 A Gesamtstrom max. 50 A Gesamtstrom
Anschluss 2
6 kleine Anschlussklemmen verbraucherseitig, Leitungsquerschnitte: 0,75mm2 1,5mm2 2,5mm2 4mm2 Strom-belastbarkeiten: max. 6 A max. 10 A max. 15 A max. 20 A
