Beschreibung

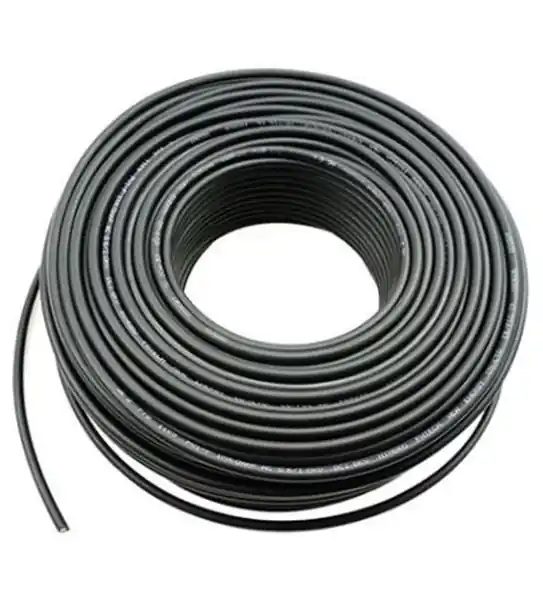

500m Rolle PV Kabel Profi Solarkabel 6mm Solarleitung Schwarz Solar Verkabelung von PV-Strings.
Produktmerkmale:
Das doppelt isolierte PV Kabel/Solarkabel ist speziell für die Anforderungen von Photovoltaikanlagen entwickelt worden. Dank der doppelten Isolierung hält es allen Witterungsbedingungen stand.
Kabelausführung:
- Mehradriger Leiter – weiche Drähte aus Kupfer
- Isolierung – vernetztes Material, halogenfrei
- Außenmantel – vernetztes Material, halogenfrei, schwarze Farbe
Anwendung:
- Einsatz bei der Verkabelung von PV-Strings
- Das Kabel ist für den Innen- und Außenbereich geeignet.
- Geeignet für Photovoltaikanlagen auf Dächern und auf dem Boden.
- Sehr hohe Beständigkeit gegen Sonnenlicht und UV-Strahlung.
- Aus Sicherheitsgründen wurden die hochwertigsten feuerfesten Materialien verwendet.
- Hohe mechanische Robustheit für max. Zuverlässigkeit und Flexibilität
Elektrische Parameter:
- Nennwechselspannung: U0 / U 0,6 / 1,0 kV
- max. DC-Spannung der PV-Anlage: 1,5 kV
- max. zulässige AC-Betriebsspannung: 0,6 / 1,0 kV Leiter-Erde / Leiter-Leiter
- max. zulässige Betriebsgleichspannung: 0,9 / 1,5 kV Leiter-Erde / Leiter-Leiter
- Wechsel-/Gleichspannungsprüfung: 4,0 kV
- Strombelastbarkeit: Gemäß den Anforderungen an Kabel für PV-Anlagen TÜV 2 PFG 1169 / 08.2007
Elektrische Parameter:
- Mechanische Festigkeit: 15 N / mm2 im Einsatz, 50 N / mm2 im Einbau
- Biegeradius: Min. 3 x D (D = max. Außendurchmesser)
- Schleifen mit Schleifpapier: (int. Test nach DIN 53516), Beschichten mit Lack (int. Test), Beschichten mit Metall (int. Test), Beschichten mit Kunststoff (int. Test)
- Shore-Härte: 85 (int. Test nach DIN 53505)
- Widerstand gegen Nagetiere: Für einen angemessenen Schutz sollten Metall- oder Kunststoffrohre mit Geflecht verwendet werden
Technische Daten:
- Nennquerschnitt [mm2]: 6 mm2
- Drahtdurchmesser [mm]: 2,9
- Außendurchmesser (mindestens) [mm]: 5,7
- Außendurchmesser (maximal) [mm]: 6,1
- Zulässiger Kurzschlussstrom (1s) [kA]: 0,76
- Minimaler Biegeradius [mm]: 18
- Kabelnettogewicht (ca.) [Kg / km]: 77
- Maximaler Laststrom bei 60oC [A]: 70
- Maximal zulässige Zugbelastung [N]: 90
- Resistenz gegen äußere Faktoren
- Benzinbeständigkeit: 24 h, 100 °C (int. Prüfung nach DIN VDE 0473 811-2-1, DIN EN 60811-2-1)
- Ozonbeständigkeit: Gemäß DIN EN 50396, HD 22.2, Test Typ B
- UV-Beständigkeit: Nach UL 1581 (Xenotest), ISO 4892-2 (Meth. 1), HD 605 / A1-2.4.20
- Säure- und Laugenbeständigkeit: Nach EN 60811-2-1, 7 Tage, 23 °C (N-Oxalsäure, N-Natronlauge)
- Ammoniakbeständigkeit: 30 Tage mit Ammoniak gesättigter Atmosphäre
- Wasseraufnahme: Prüfung nach DIN EN 60811-1-3
- Reaktion auf Feuer
- Brandausbreitung: DIN EN 60332-1-2 und TÜV 2 PfG 1169/08/2007
- Rauchentwicklung, Lichtdurchlässigkeit: Gemäß IEC 61034 und DIN VDE 0482 Teil 268-2
- Brandausbreitung Kabelbündel: Nach DIN EN 50305-9 und DIN VDE 0482 Teil 332-3-25
- Umweltsicherheit: ROHS
