Beschreibung

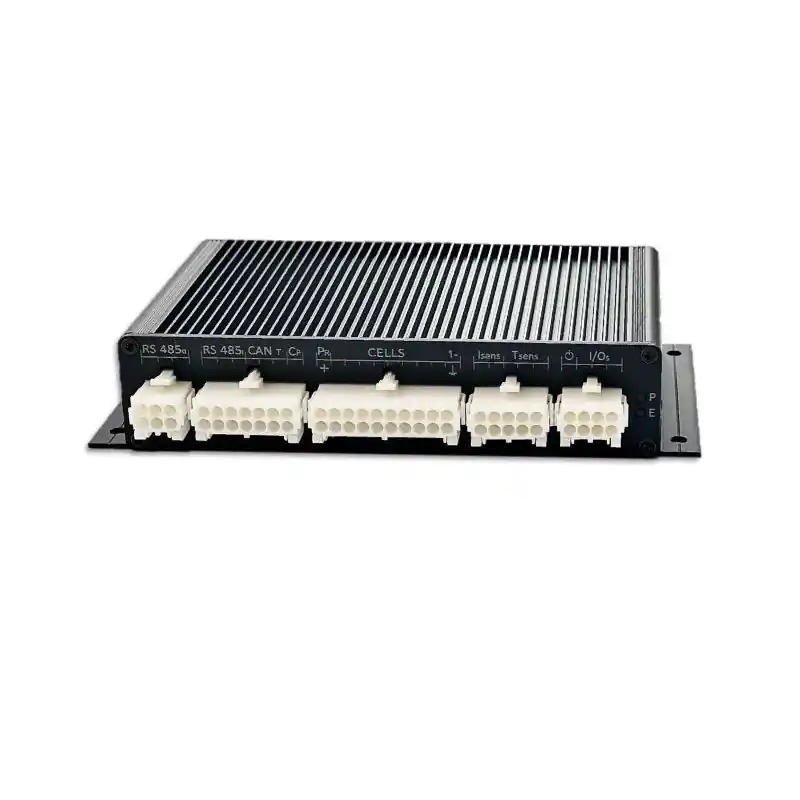

Batterie-Management-System REC 2Q BMS 16 S – Standalone unit – kompatibel mit SMA Sunny Island – Victron u. weitere
Beim Batterie-Management-System der 2Q-Serie handelt es sich um ein Passives Ballancing System. Das 2Q BMS 16 S überwacht bis zu 16 Einzelzellen im Akkupack durch ständiges messen verschiedener Parameter. Das BMS erfasst die folgenden Parameter: Zellspanungen, Innenwiderstand der Einzelzellen, Restkapazität (SOC: State of Charge), maximal zur Verfügung stehende Kapazität (SOH: State of Health), Zelltemperaturen (max. 3 Temperaturfühler anschließbar), sowie Stromfluss über einen Mess-Shunt. Beim BMS 16 S können Sie per Wifi-Modul verschiedene Zell-Chemien parametrieren. Das BMS kann für folgende LiFePo Zellen angepasst werden: Li-Po, LiFePo4, LiFeYPo4, LiCoO2, LiMnNiCo und LiMno4. Das Gehäuse des BMS ist aus Aluminium und besitzt die Schutzklasse IP 32. Die Temperatur im inneren des BMS wird ebenfalls erfasst um die Schaltung durch Überhitzung zu schützen.
CAN-Kommunikation
Zur System-Kommunikation dient die CAN-Schnittstelle des 2Q BMS. Es gibt acht im BMS vorprogrammierte ESS-Hybrid-Wechselrichterprotokolle und drei CAN-unterstützte Ladegeräte. Die Auswahl des ESS/Ladegeräts erfolgt über den RS-485-Befehl CHRG. Nach der Änderung des Protokolls muss der Benutzer auch die CAN-Bitrate mithilfe des RS-485-Befehls CANS auswählen, die beim Neustart des BMS aktualisiert wird. Beide Parameter werden in den folgenden Tabellen beschrieben.
Produkteigenschaften:
- robuste und kleine Bauweise
- 5-16-Zellen-Anschlüsse (14 – 68 V-System)
- bis zu 4 digitale Temperatursensoren DS18B20
- Einzelzellenspannungsmessung (0,1 – 5,0 V, Auflösung 1 mV)
- Einzelzelle – Unter-/Überspannungsschutz
- Messung des Innenwiderstands einer einzelnen Zelle
- SOC- und SOH-Berechnung
- Übertemperaturschutz
- Untertemperatur-Ladeschutz
- 4 Ω passiver Zellausgleich mit Temperaturschutz
- Shunt-Strommessung (Auflösung 19,5 mA @ ± 500 A)
- zwei galvanisch getrennte, benutzerdefinierte Mehrzweck-Digitalausgänge
- Interner DC-Opto-Relaisausgang
- galvanisch getrennte RS-485-Kommunikation (Ein- und Ausgangsport mit Freigabe)
- CAN-Kommunikation
- Fehler-LED + Summeranzeige
- PC-Benutzeroberfläche/WLAN zum Ändern der Einstellungen und Datenprotokollierung (optionales Zubehör)
- Fernbedienung EIN/AUS
- Kontrollpilot (CP) für EVSE
- Integrierte 25-Ohm-Vorladung mit einstellbarer Zeitverzögerung
- Integrierte RTC mit den letzten 7 Fehlern
| Technische Daten / Werkseinstellung (Beispiel für LiFePo4 Zell Chemie) | |
| Default Parameter | Werte |
| Zell-Chemie | 3 (LiFePo4) |
| Kapazität | 100 Ah |
| Ballancing Start Spannung | 3,45 V |
| Ballancing End Spannung | 3,58 V |
| Zellüberspannungsabschaltung (OV) | 3,85 V |
| Hysterese Zellüberspannungsabschaltung | 0,25 V |
| Ladeendspannung Batteriepack (je Zelle) | 3,58 V |
| SOC-Ladeende-Hysterese | 5 % |
| Maximaler Erhaltungsspannungskoeffizient der Zelle | 0,8 |
| Zellunterspannungsabschaltung | 2,8 V |
| Unterspannungsschutz-Abschalthysterese pro Zelle | 0,1 V |
| Zellunterspannungsabschaltung Reset | 2,9 V |
| Zellunterspannungsabschaltung Timer | 2 s |
| Zellspannungs max. Differenz | 0,25 V |
| SOC Entlade Hysterese | 5 % |
| Übertemperaturabschaltung BMSÜbertemperaturabschaltung BMSÜbertemperaturabschaltung BMSÜbertemperaturabschaltung BMS | 55 °C |
| Hysterese Übertemperaturabschaltung BMSHysterese Übertemperaturabschaltung BMS | 5 °C |
| Abschaltung bei Übertemperatur der Zelle | 55 °C |
| Abschalthysterese bei Übertemperatur der Zelle | 2 °C |
| Deaktivierung des Ladens bei Untertemperatur | -10°C |
| Hysterese zum Deaktivieren des Ladens bei Untertemperatur | 2 ° |
| Spannungs-Strom-Koeffizient 200 A/50 mV | 0,01953125 A/bit |
| Nullpunktverschiebung der aktuellen Messung | 0,0 A |
| Maximaler Lade-/Entladestrom pro Wechselrichtergerät | 100/200 A |
| Anzahl der Wechselrichter-/Ladegeräte | 1 |
| Lade Coefficient | 0,6 1/h |
| Lade CoefficientEntlade Coefficient | 1,5 1/h |
| CAN-Kommunikationsbitrate bei 11-Bit-ID | 500 kbit/s |
| SW Version | 1.3 |
| BMS Hardware Parameter | |
| max. Batterie Pack-Spannung BMS | 68,0 V |
| BMS Minimum Batterie-Pack Spannung | 10 V |
| BMS Zellspannungsbereich | 0 – 5,0 V |
| Shunt common mode input voltage interval (Shunt+, Shunt -) to the Cell 1 negative | -3,0 – +3,0 V |
| Shunt sensor max differential input voltage interval (Shunt+ to Shunt -) | 0-0,25 – +0,25 V |
| Zellspannungsgenauigkeit | +/- 1 mV |
| Packspannungsgenauigkeit | +/- 5 mV |
| Genauigkeit des DC-Stroms | +/- 1 LSB |
| Zellspannungsabtastrate | +/- 0,5 °C |
| Gleichstrom-Abtastrate | 1 Hz |
| Zellausgleichswiderstand | 4 Ohm |
| max. Betriebstemperatur ** | 70 °C |
| min. Betriebstemperatur ** | -20 °C |
| max Lagertemperatur ** | 30 °C |
| min. Lagertemperatur ** | 0 °C |
| max. Luftfeuchtigkeit ** | 75 % |
| max. continuierlicher DC-Strom bei 100 VDC | 3 A |
| max. DC-Strom @ optocoupler 1, 2 | 15 mA |
| max. DC-Spannung @ optocoupler 1, 2 | 62,5 V |
| Stand-By Verbrauch bei abgeschalteter 48 V Stromversorgung | 1,5 mW |
| BMS Precharge Widerstand | 25 Ohm |
| Stromverbrauch bei eingeschaltetem 48V Stromversorgung | 180 – 190 mW |
| BMS Cell Balance Sicherung | 3 slow A |
| Interne Relais Sicherung | 3,15 slow A |
| Abmessungen | 190 x 98,4 x 38 mm |
| Schutzart | IP 32 |
| HW Version | 1.35 |
*Alle Parameterwerte können mit dem Wi-Fi-Modul geändert werden.
**definiert durch die interne RTC-Backup-2032-Batterie
