Beschreibung
Profi-Dachhaken 3-fach verstellbar – Maximale Flexibilität

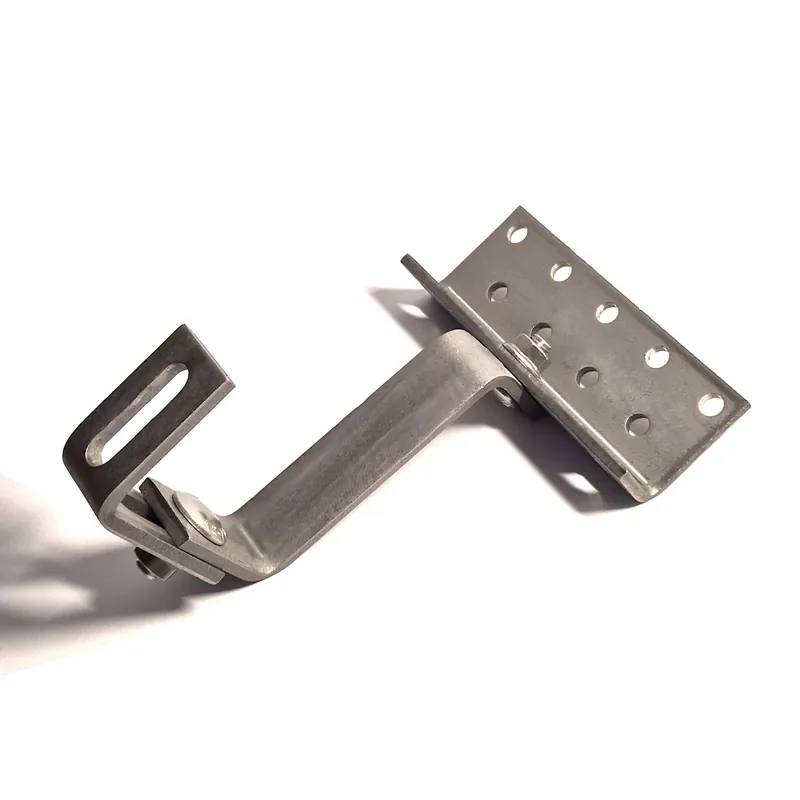

Unser Dachhaken 3-fach verstellbar (Art. 4700) ist die universelle Lösung für die sichere Befestigung von Solar- und PV-Modulen auf Schrägdächern mit Dachpfannen, Ziegeln oder Dachsteinen. Durch die dreifache Verstellbarkeit lassen sich Bügelhöhe und Winkel individuell justieren, wodurch er sich perfekt an jede Dachgegebenheit anpasst. Der Haken wird für eine schnelle Installation bereits komplett vormontiert inkl. Schrauben und Muttern geliefert.
Montagehinweise für PV-Unterkonstruktion
Die Installation erfolgt mit mindestens zwei bis drei Tellerkopfschrauben direkt im Sparren. Für maximale Stabilität sollten die Schrauben mit größtmöglichem Abstand in den versetzten Ø 9 mm Bohrungen der Grundplatte fixiert werden. Unebenheiten oder Höhenunterschiede im Dachverlauf lassen sich einfach mit Sparrenunterlagen (z. B. aus Sperrholz) ausgleichen. Die benötigte Höhe unter dem Ausleger ermitteln Sie durch Addition Ihrer spezifischen Lattungs- und Ziegelhöhe.
Technische Daten im Überblick
| Artikelnummer | 4700 |
| Dachart / Ziegeltyp | Schrägdach | Dachpfannen, -steine, -ziegel |
| Material | Edelstahl 1.4016 | rostfrei & witterungsbeständig |
| Materialstärke | 6 mm (massiv) |
| Hakenmaß | 30 x 6 mm |
| Auslegerhöhe / -länge | 40 – 50 mm (verstellbar) / 110 mm |
| Maße Grundplatte | 140 x 54 x 5 mm (Ø 9 mm Bohrungen, versetzt) |
| Langlochmessung | 11 x 29 mm (für M10 Schrauben) |
| Gesamtlänge / -höhe | 175 mm / 115,24 – 138,24 mm |
| Gewicht Stück | 0,755 kg |
| Zertifizierungen | EN 1090-2:2018 | ISO 9001:2015 |
Vorteile für Ihre Photovoltaik-Installation
- Made in Germany: Eigene Herstellung mit strengem Qualitätsmanagement nach ISO 9001.
- 3-fach verstellbar: Höchste Flexibilität bei der Ausrichtung zur Umgehung von Hindernissen oder Ziegelunebenheiten.
- Geprüfte Sicherheit: Schweißzertifizierung nach EN 1090-2 für eine dauerhaft belastbare Unterkonstruktion.
- Universelle Kompatibilität: Das Langloch ist passend für alle gängigen PV-Montageschienen.
