Beschreibung
Energiespeicher-Erweiterung für Hochvoltsysteme
Pylontech Force H3 Hochvolt-Batteriemodul FH10050 ist ein Lithium-Eisenphosphat-Modul für Force-H3-Hochvoltspeicher. Das Modul erweitert bestehende Systeme um 5,12 kWh und wird in Serie mit weiteren FH10050 Modulen und einem FC1000 Controller betrieben. Die Nennspannung des Moduls beträgt 102,4 V bei 50 Ah. Das Modul ist für Anwendungen wie Eigenverbrauchsoptimierung, Notstromversorgung und Lastmanagement in Photovoltaikanlagen und Energiesystemen vorgesehen. Die Integration erfolgt in das vorhandene Force-H3 System mit CANBUS oder Modbus RTU Kommunikation über den Controller.
Auf einen Blick
Erweiterbare Kapazität
5,12 kWh pro FH10050 Modul im Force H3 Verbund
Modulspannung
102,4 V Nennspannung bei 50 Ah
Stapelbare Baugruppe
Einsatz mit 2 bis 7 Modulen pro Force H3 Strang
LiFePO4-Zelltechnologie
32 Zellen pro Modul, 8.000 Zyklen und 15+ Jahre Betrieb
Modulparameter und Systemeinbindung
Das Pylontech Force H3 Batteriemodul FH10050 ist ein einzelnes Batteriemodul für bestehende Force-H3 Systeme. Das Modul nutzt Li-Ion (LFP) Zellen mit 5,12 kWh Kapazität, 102,4 V Nennspannung und 50 Ah. In einem Force H3 Strang werden 2 bis 7 FH10050 Module in Serie mit einem FC1000 Controller kombiniert, wodurch sich Systemspannungen von 204,8 bis 716,8 V und Systemkapazitäten von 10,24 bis 35,84 kWh ergeben. Das Erweiterungsmodul wird mechanisch auf dem bestehenden Stapel montiert und elektrisch über die internen Steckverbinder in den Strang eingebunden. Die Kommunikation mit dem Wechselrichter erfolgt weiterhin über den FC1000 Controller per CANBUS oder Modbus RTU.
Betrieb, Steuerung und Überwachung
Im Verbund mit dem Force H3 System arbeitet das Batteriemodul FH10050 zur Erweiterung unter Steuerung des FC1000 BMS. Die Modulspannung von 102,4 V wird über 32 in Serie geschaltete Zellen mit 3,2 V und 50 Ah bereitgestellt. Die Systemströme im Force H3 Strang liegen bei 50 A im Standardbetrieb und 55 A für bis zu 15 Minuten beim Laden und Entladen. Die Statusanzeige der einzelnen FH10050 Module erfolgt über die LED-Anzeigen am Controller, der jedem Modul eine Positions-LED zuordnet. Die Überwachung von SOC, Spannung und Temperatur erfolgt zentral im BMS und kann über die Schnittstellen CANBUS oder Modbus RTU an den Wechselrichter oder ein Energiemanagementsystem weitergegeben werden.
Lebensdauer, Zyklen und Einsatzbedingungen
Das FH10050 ist auf eine Betriebsdauer von über 15 Jahren und eine Zyklenzahl von 8.000 ausgelegt. Die empfohlene Entladetiefe im Force H3 System beträgt 95 %. Der Betriebstemperaturbereich des Moduls liegt zwischen -10 und 55 °C, der Lagertemperaturbereich zwischen -20 und 60 °C. Die zulässige Umgebung umfasst relative Luftfeuchtigkeit von 5 bis 95 % und eine Aufstellhöhe bis 4.000 m. Für die Lagerung wird ein SOC von 50 bis 55 % empfohlen, bei längerer Lagerung sind regelmäßige Lade- und Entladevorgänge vorgesehen.
Mechanische Daten und Montage im Stapel
Das Pylontech Force H3 5,1 kWh Hochvolt-Batteriemodul FH10050 zur Erweiterung hat Abmessungen von 540 x 350 x 170 mm und ein Gewicht von 39 kg. Das Modul wird auf dem Force H3 Basismodul und weiteren FH10050 Modulen gestapelt und über die integrierten Steckverbinder mit dem System verbunden. Die maximale Anzahl pro Force H3 Strang beträgt 7 Module unterhalb des FC1000 Controllers. Die Montage erfolgt auf einer festen, ebenen Fläche mit ausreichender Tragfähigkeit. Zur Sicherung des Gesamtstapels werden die im System enthaltenen Metall- und Anti-Kipp-Halterungen verwendet, die an den Rückseiten von Modulen und Controller befestigt werden.
Technische Details |
|
| Hersteller Bezeichnung | FH10050 Batterie-Modul für Force H3 Systeme |
Systemdaten |
|
| Nennkapazität Modul | 5,12 kWh |
| Nennspannung Modul | 102,4 V DC |
| Nennkapazität Strom | 50 Ah |
| Zelltechnologie | Li-Ion (LFP) |
| Zellanzahl in Serie | 32 Zellen pro Modul |
| Zellspannung | 3,2 V DC |
| Zellkapazität | 50 Ah |
| Entladetiefe im System | 95 % (Force H3 Strang) |
| Zyklenzahl (Betrieb) | 8.000 Zyklen |
| Lebensdauer (Betrieb) | 15+ Jahre |
| Betriebstemperatur Modul | -10 bis 55 °C |
| Lagertemperatur Modul | -20 bis 60 °C |
| Zulässige Luftfeuchtigkeit | 5 bis 95 % relative Feuchte |
| Max. Aufstellhöhe | 4.000 m |
| Transportzertifikat | UN38.3 |
Mechanik |
|
| Modulmaße (B x T x H) | 540 x 350 x 170 mm |
| Modulgewicht | 39,0 kg |
| Gehäuseschutz im System | IP55 im Force H3 Verbund |
| Kompatibler Controller | FC1000 für Force H3 Systeme |
| Kommunikation über System | CANBUS, Modbus RTU über FC1000 |
| Hersteller-Garantie | 7 Jahre, kann durch Produktregistrierung beim Hersteller auf 10 Jahre erweitert werden |
| Hersteller | Pylontech |

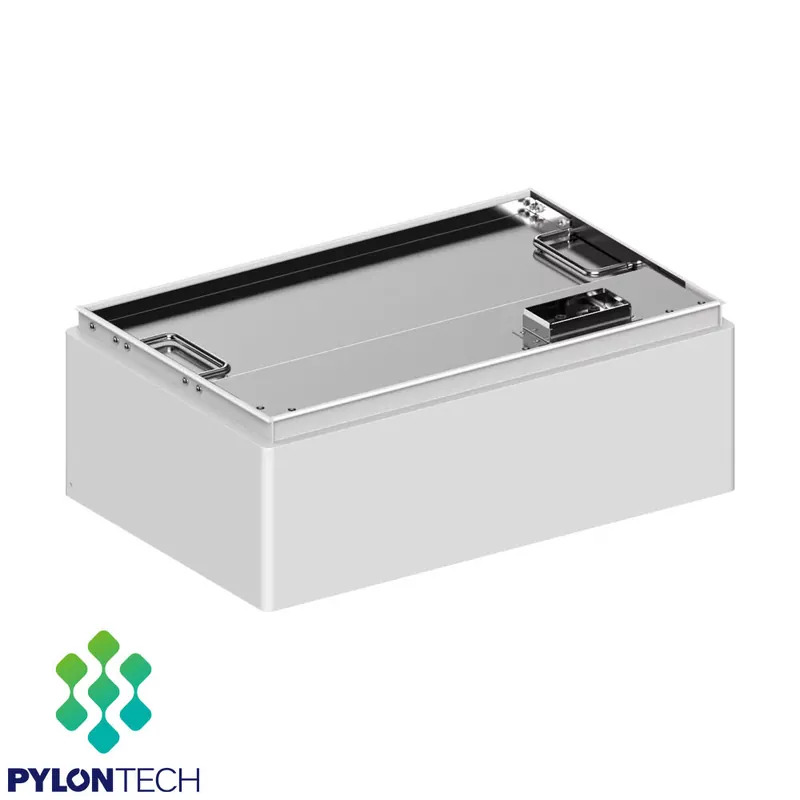

Lieferumfang Pylontech Force H3 5,1 kWh Hochvolt-Batteriemodul FH10050 zur Erweiterung
1x Pylontech Force H3 5,1 kWh Hochvolt-Batteriemodul FH10050 zur Erweiterung bestehender Force H3 Systeme
- 1x FH10050 Batterie-Modul
- 1x Zertifikatskarte
Der FC1000 Controller, das Force H3 Basismodul, Kommunikations- und Leistungskabel sowie Halterungen sind Bestandteil des Force H3 Grundsystems und nicht im Lieferumfang dieses Erweiterungsmoduls enthalten.
