Beschreibung

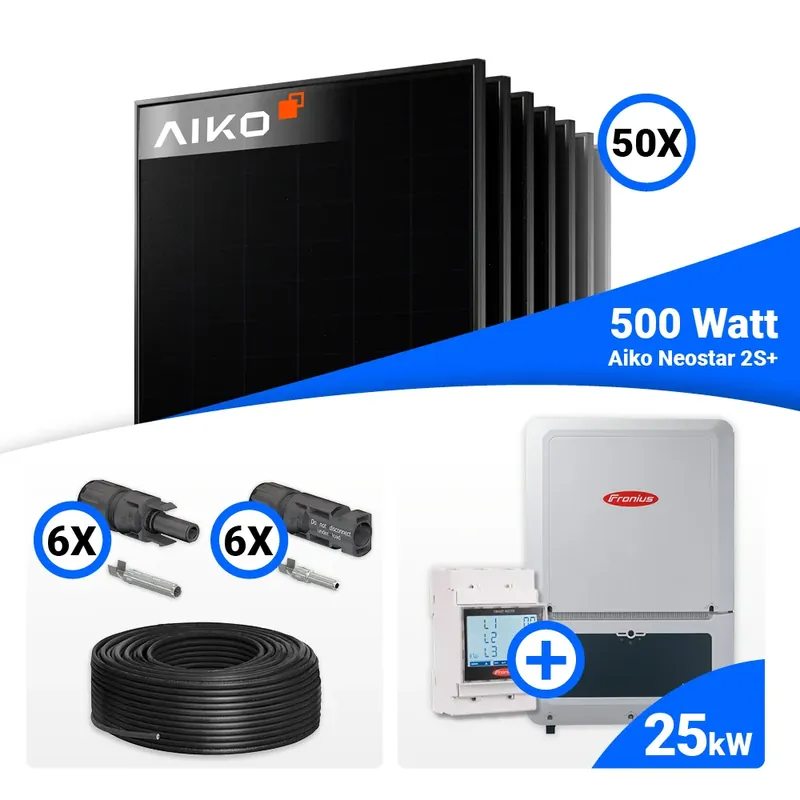

Lieferumfang:
50× AIKO Solar 500W Dual Glass Full Black Modul A500-MAH60Db
1× Fronius Verto Plus 25.0 Wechselrichter
1× Fronius TS65A-3 Smart Meter
1× 100 m Rolle Solarkabel H1Z2Z2-K, 6 mm², schwarz
6× MC4 Stecker männlich
6× MC4 Stecker weiblich
Speicher optional wählbar:
BYD Battery-Box HVB Batteriespeicher oder Fronius Reserva Speicherlösung
Aiko Solar 500W Dual Glass Full Black Modul – Effiziente Energiegewinnung in hochwertiger Glas-Glas-Bauweise
Das Aiko Solar 500W Dual Glass Full Black Modul AIKO-A500-MAH60Db aus der Neostar-2S+-Serie nutzt fortschrittliche n-Typ-ABC-Zelltechnologie und überzeugt durch seine stabile, langlebige Glas-Glas-Konstruktion. Mit einem Modulwirkungsgrad von bis zu 22,6 % liefert es hervorragende Energieerträge – ideal für Installationen mit begrenzter Dachfläche. Das elegante Full-Black-Design ermöglicht zudem eine optisch harmonische Integration in moderne Solaranlagen, bei denen Ästhetik und Spitzenleistung gleichermaßen gefragt sind.
Technische Daten:
- Maximale Leistung (Pmax): 500 W
- Modulwirkungsgrad: 22,6 %
- Abmessungen: 1954 × 1134 × 30 mm
- Gewicht: ca. 27,2 kg
- Spannung bei maximaler Leistung (Vmp): 37,90 V
- Strom bei maximaler Leistung (Imp): 13,21 A
- Leerlaufspannung (Voc): 45,02 V
- Kurzschlussstrom (Isc): 14,05 A
- Betriebstemperatur: -40 °C bis +85 °C
- Maximale Systemspannung: 1500 V DC
- Maximale Schneelast (Vorderseite): 5400 Pa
- Maximale Windlast (Rückseite): 2400 Pa
- Zelltyp: N-Typ ABC, 120 Zellen (6×20)
- Glasaufbau: Dual Glass 2,0 mm + 2,0 mm (beschichtet, semi-temperiert)
- Rahmen: Schwarz eloxiertes Aluminium
- Anschlussdose: IP68, 3 Bypass-Dioden
- Steckverbinder: MC4-Evo2
- Leistungstoleranz: 0 ~ +3 %
- Temperaturkoeffizienten:
- Pmax: -0,26 %/°C
- Voc: -0,22 %/°C
- Isc: +0,05 %/°C
- Sicherung (max. Reihensicherung): 25 A
- Brandschutz: IEC Klasse A
- Zertifizierungen: IEC 61215, IEC 61730, IEC 61701 (Salznebel), IEC 62716 (Ammoniak)
Fronius Verto Plus 25.0 Wechselrichter
Der Fronius Verto Plus 25.0 ist ein leistungsstarker dreiphasiger Wechselrichter mit 25 kW AC-Nennleistung und einem hohen Wirkungsgrad von bis zu 98,3 %. Die aktive Kühlung, moderne Gerätetopologie und zwei MPP-Tracker sorgen für hohe Energieausbeute und flexible Planung. Der Wechselrichter ist Hybrid-ready und kompatibel mit Hochvolt-Speichersystemen wie Fronius Reserva oder BYD Battery-Box HVB.
Details zum Wechselrichter:
- AC-Nennleistung: 25.000 W
- Max. DC-Eingangsleistung: 37.500 W
- Max. Eingangsspannung: 1100 V
- MPP-Spannungsbereich: 200–1000 V
- Anzahl MPP-Tracker: 2
- Max. Eingangsstrom pro MPP: 30 A
- Max. Wirkungsgrad: 98,3 %
- Kommunikation: WLAN, Ethernet, RS485, Modbus RTU/TCP
- Schnittstellen: Fronius Solar.web, Smart Meter, integrierter Datamanager
- Schutzklasse: IP66
- Abmessungen (B × H × T): 527 × 734 × 261 mm
- Gewicht: 35,5 kg
- Kühlung: aktive Lüftung
- Umgebungstemperatur: –40 °C bis +60 °C
- Geräuschpegel: < 55 dB
Fronius Smart Meter TS65A-3
Der Fronius Smart Meter TS65A-3 ist ein präziser, bidirektionaler Energiezähler zur genauen Messung aller Stromflüsse im PV-System. Zusammen mit Fronius Solar.web ermöglicht er eine exakte Verbrauchsanalyse und ein optimiertes Energiemanagement.
Details zum Smart Meter:
- Nennspannung: 208–400 V
- Maximalstrom: 3 × 65 A
- Netztyp: 2PN / 3P / 3PN
- Genauigkeitsklasse: Klasse 1 (EN62053-21) / Klasse B (EN50470-3)
- Eigenverbrauch: < 1 W
- Schnittstelle: Modbus RTU (RS485)
- Schutzart: IP51 (Front) / IP20 (Anschlüsse)
- Abmessungen (H × B × T): 91,5 × 53,8 × 63,0 mm
- Betriebstemperatur: –25 °C bis +65 °C
- Display: 3 × 8-stelliges LCD
Solarkabel H1Z2Z2-K, 6 mm²
Das H1Z2Z2-K Solarkabel mit 6 mm² Querschnitt ist speziell für den Einsatz in Photovoltaikanlagen entwickelt. Es bietet hervorragende Witterungsbeständigkeit, hohe Leitfähigkeit und maximale Sicherheit für eine langfristig zuverlässige Verkabelung.
MC4 Stecker – Männlich & Weiblich
MC4-Steckverbinder bieten eine sichere, verlustarme und wetterbeständige Verbindung zwischen Modulen und PV-Verkabelung. Die robusten Stecker sind UV-stabil und gewährleisten eine hohe elektrische Sicherheit.
OPTIONAL mit Speicher: BYD Battery-Box HVB
Die BYD Battery-Box HVB ist ein modularer Hochvoltspeicher auf Basis sicherer LFP-Technologie. Sie überzeugt durch hohe Effizienz, flexible Erweiterbarkeit und lange Lebensdauer. Die Kapazität lässt sich je nach Bedarf auf bis zu 89 kWh ausbauen.
Details:
- Nutzbare Kapazität: 5,9–29,6 kWh
- Erweiterbar: bis zu 3 Systeme (max. 89 kWh)
- Spannungsbereich: 80–576 V
- Zelltechnologie: LFP, kobaltfrei
- Max. Ausgangsstrom: 50 A (kurzzeitig 98 A, 15 s)
- Effizienz: ≥ 95 %
- Schutzklasse: IP55
- Betriebstemperatur: –20 °C bis +50 °C
- Kommunikation: CAN / RS485
- Garantie: 15 Jahre
Fronius Reserva Speicherlösung
Die Fronius Reserva ist eine DC-gekoppelte Hochvoltbatterie, die optimal mit Fronius Hybrid-Wechselrichtern zusammenspielt. Die sichere LFP-Technologie, verschiedene Kapazitätsstufen und die Möglichkeit der Parallelschaltung bieten maximale Effizienz und Flexibilität.
Details:
- Kapazitäten: 6,31 / 9,47 / 12,63 / 15,79 kWh
- Nennspannung: 204,8–512 V
- Spannungsbereich: 185,6–568 V
- Max. Ausgangsstrom: 32 A
- Zelltechnologie: LFP
- Schutzklasse: IP65
- Betriebstemperatur: –20 °C bis +55 °C
- Kommunikation: RS485
- Parallelbetrieb: bis zu 4 Batterien
- Garantie: 10 Jahre
