Beschreibung

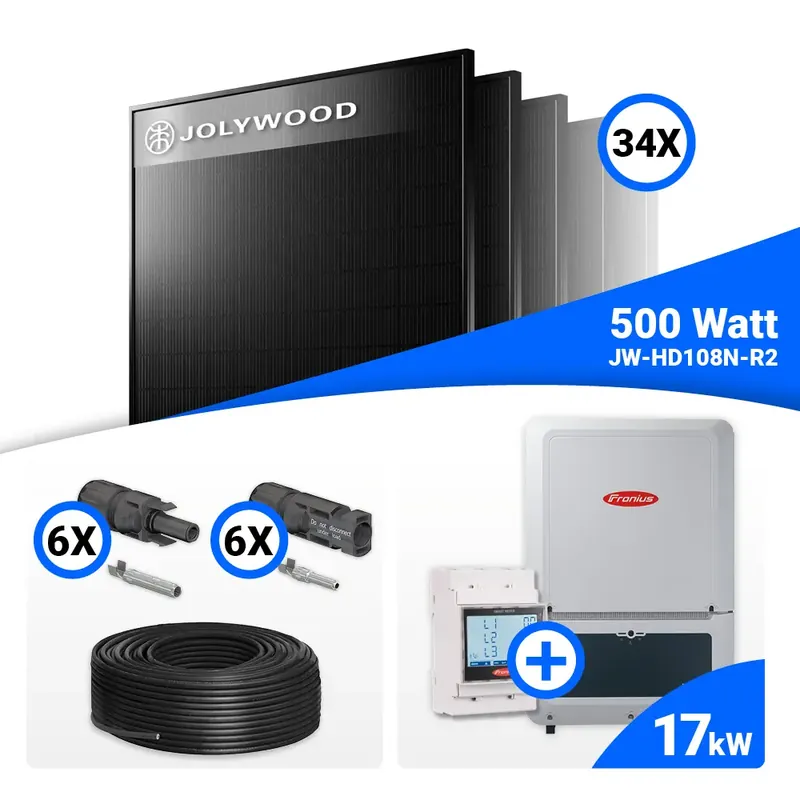

Lieferumfang:
34x Jolywood JW-HD108N-R2-500W Bifazial Glas-Glas Full Black Modul
1× Fronius Verto Plus 17.5 Hybrid-Wechselrichter
1× Fronius Smart Meter TS65A-3
1× 100 m Solarkabel H1Z2Z2-K, 6 mm², schwarz
6× MC4 Stecker männlich
6× MC4 Stecker weiblich
Speicher optional wählbar:
BYD Battery-Box HVB Batteriespeicher oder Fronius Reserva Speicherlösung
Jolywood JW-HD108N-R2-500W Bifazial Glas-Glas Full Black Modul
Mit dem Jolywood JW-HD108N-R2 500W erhältst du ein bifaziales N-Typ Glas-Glas-Solarmodul mit 500 WP Leistung in edler Full-Black / Transparent-Black Optik. Das Premium-Modul überzeugt durch modernste J-TOPCon-Zelltechnologie, hohe Effizienz und eine besonders robuste Doppelglas-Bauweise – kompromisslos in Technologie, Leistung und Design.
Dank der 30 Jahre linearen Leistungsgarantie und der geringen jährlichen Degradierungsrate von ≤ 0,40 % produziert es zuverlässig und langfristig Solarstrom, mit zusätzlichem Mehrertrag durch die bifaziale Rückseitenstromerzeugung.
Details zum Solarmodul:
- Zellentyp: N-Typ TOPCon bifaziale Zellen (J-TOPCon)
- Pmax (Peakleistung): 500 W
- Voc: 39,03 V
- Vmp: 33,50 V
- Isc: 15,78 A
- Imp: 14,92 A
- Modulwirkungsgrad: ca. 22,5 %
- Isc-Temperaturkoeffizient: +0,045 % / °C
- Voc-Temperaturkoeffizient: −0,250 % / °C
- Pmax-Temperaturkoeffizient: −0,280 % / °C
- Maximale Systemspannung: DC 1500 V
- Betriebstemperatur: −40 °C bis +85 °C
- Max. Strangsicherung: 35 A
- Max. statische Belastung (Vorderseite): 5400 Pa
- Max. statische Belastung (Rückseite): 2400 Pa
- Bifazialitätsfaktor: ca. 80 % ±5 %
- Abmessungen (L × B × H): 1960 × 1134 × 30 mm
- Gewicht: ca. 27,3 kg
- Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie
Fronius Verto Plus 17.5 Wechselrichter
Der Fronius Verto Plus 17.5 ist ein dreiphasiger Hybrid-Wechselrichter mit 17,5 kW AC-Nennleistung und herausragender Effizienz von bis zu 98,06 %. Drei MPP-Tracker und ein weiter Eingangsspannungsbereich ermöglichen maximale Flexibilität bei der Anlagenplanung. Dank aktiver Kühlung, integrierter Überspannungsschutzsysteme (DC Typ 1+2 / AC Typ 2) und Lichtbogenerkennung (Arc Guard Technology) gewährleistet der Verto Plus höchste Sicherheit und Langlebigkeit. Er ist Hybrid-ready und kompatibel mit Hochvolt-Speichern wie der Fronius Reserva oder der BYD Battery-Box HVB.
Technische Daten:
- AC-Nennleistung: 17 500 W
- Max. DC-Leistung: 26 250 W
- Max. Eingangsspannung: 1000 V
- MPP-Spannungsbereich: 150 – 870 V
- Anzahl MPP-Tracker: 3
- Max. Eingangsstrom (pro MPP): 28 A
- Max. Wirkungsgrad: 98,06 %
- Europäischer Wirkungsgrad: 97,54 %
- Kommunikation: WLAN, Ethernet (RJ45), RS485, Modbus RTU/TCP
- Schutzklasse: IP66
- Abmessungen (B × H × T): 574 × 865 × 279 mm
- Gewicht: 43 kg
- Kühlung: Aktive Luftkühlung
- Umgebungstemperatur: –25 °C bis +60 °C
- Geräuschpegel: < 50,3 dB
- Kompatible Speicher: Fronius Reserva, BYD Battery-Box HVB
- Garantie: 10 Jahre
Fronius Smart Meter TS65A-3
Der Fronius Smart Meter TS65A-3 ist ein präziser, bidirektionaler Energiezähler, der Stromflüsse im PV-System erfasst und für ein optimiertes Energiemanagement sorgt. In Verbindung mit dem Fronius Solar.web-Portal ermöglicht er eine intelligente Verbrauchssteuerung und erhöht die Eigenverbrauchsquote.
Technische Daten:
- Nennspannung: 208 – 400 V
- Maximalstrom: 3 × 65 A
- Netztyp: 2PN / 3P / 3PN
- Genauigkeitsklasse: Klasse 1 (EN 62053-21) / Klasse B (EN 50470-3)
- Eigenverbrauch: < 1 W
- Schnittstelle: Modbus RTU (RS485)
- Schutzart: IP51 (Front) / IP20 (Anschlüsse)
- Abmessungen: 91,5 × 53,8 × 63 mm
- Betriebstemperatur: –25 °C bis +65 °C
- Display: 3 × 8-stelliges LCD
Solarkabel H1Z2Z2-K, 6 mm²
UV- und ozonbeständiges Solarkabel mit hoher Leitfähigkeit und doppelter Isolierung für eine langlebige, sichere Verbindung aller PV-Komponenten. Zertifiziert gemäß EN 50618 / IEC 62930.
MC4-Stecker – Männlich & Weiblich
MC4-Stecksysteme zur sicheren, verlustarmen Verbindung zwischen Modulen und Kabeln.
Spannung: 1500 V DC · Strom: bis 30 A · Schutzart: IP68
OPTIONAL mit Speicher
BYD Battery-Box HVB
Die BYD Battery-Box HVB ist ein modularer Hochvolt-Speicher mit LFP-Zelltechnologie (Lithium-Eisenphosphat). Sie überzeugt durch hohe Effizienz, Sicherheit und flexible Erweiterbarkeit – ideal für den Einsatz mit Fronius Verto Plus.
Technische Daten:
- Nutzbare Kapazität: 5,9 – 29,6 kWh (erweiterbar bis 89 kWh)
- Spannungsbereich: 80 – 576 V
- Zelltechnologie: LFP, kobaltfrei
- Max. Ausgangsstrom: 50 A (Spitze 98 A / 15 s)
- Effizienz: ≥ 95 %
- Schutzklasse: IP55
- Betriebstemperatur: –20 °C bis +50 °C
- Kommunikation: CAN / RS485
- Garantie: 15 Jahre
Fronius Reserva Speicherlösung
Die Fronius Reserva ist eine DC-gekoppelte Hochvoltbatterie, optimiert für den Fronius Verto Plus. Mit LFP-Technologie, modularen Kapazitäten von 6,3 bis 15,8 kWh und erweiterbarem Systemaufbau bis 4 Batterien bietet sie eine sichere und langlebige Speicherlösung.
Technische Daten:
- Kapazität: 6,31 / 9,47 / 12,63 / 15,79 kWh
- Nennspannung: 204,8 – 512 V
- Spannungsbereich: 185,6 – 568 V
- Max. Ausgangsstrom: 32 A
- Zelltechnologie: LFP
- Schutzklasse: IP65
- Betriebstemperatur: –20 °C bis +55 °C
- Kommunikation: RS485
- Parallelbetrieb: bis 4 Batterien
- Garantie: 10 Jahre
