Beschreibung
Batterie-Hauptschalter mit Fernsteuerung

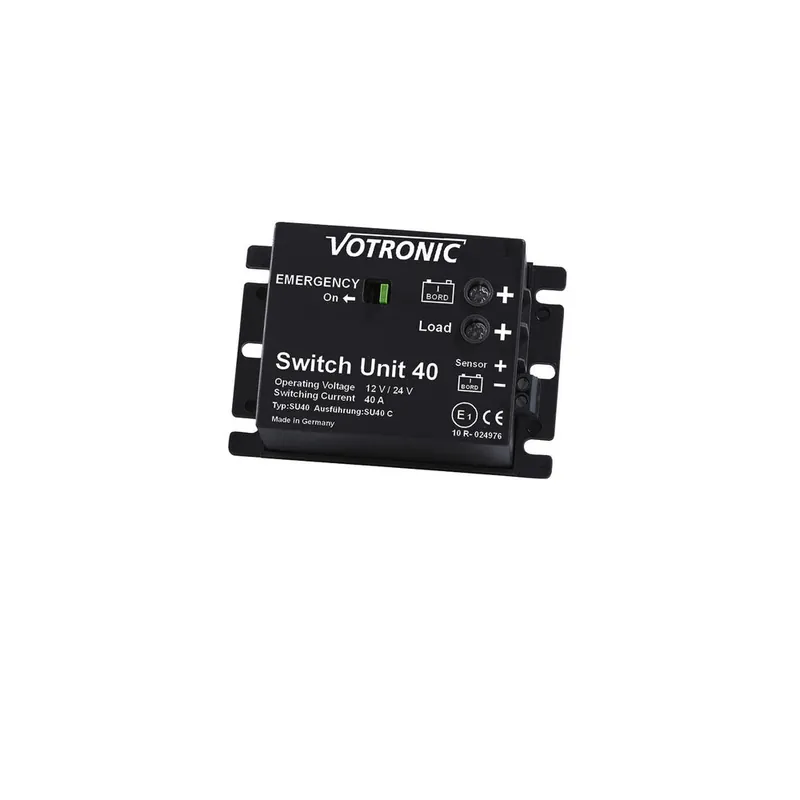

Die Votronic 2071 Switch Unit 40 12V / 24V ist ein ferngesteuerter Batterie-Hauptschalter für 12V- und 24V-Systeme. Sie ermöglicht das sichere Trennen und Zuschalten von Stromkreisen in Wohnmobilen, Booten oder Einsatzfahrzeugen. Durch den geringen Eigenverbrauch eignet sich das Gerät ideal für den Dauerbetrieb und kann sowohl manuell als auch über einen externen Schalter bedient werden.
Auf einen Blick
Fernsteuerung
Einfaches Ein- und Ausschalten über externen Schalter
Hohe Strombelastung
Bis 40 A Dauerstrom, kurzzeitig 60 A
Unterspannungsschutz
Automatische Abschaltung bei 8,5 V
Manuelle Bedienung
Direkte Steuerung über EMERGENCY-Schalter
Funktion und Einsatzbereich
Die Votronic 2071 Switch Unit 40 ist ein Leistungsrelais für 12V- und 24V-Bordnetze. Sie dient als ferngesteuerter Batterie-Hauptschalter, der Verbraucher oder Batterien zuverlässig trennt oder zuschaltet. Der Einsatz erfolgt in Wohnmobilen, Booten und Einsatzfahrzeugen, wo eine zentrale Steuerung des Bordnetzes sinnvoll ist. Durch den sehr geringen Eigenverbrauch eignet sich das Gerät für den Dauerbetrieb. Die manuelle Notbedienung über den EMERGENCY-Schalter ermöglicht zusätzlich eine direkte Steuerung am Gerät.
Ansteuerung und Integration
Die Ansteuerung erfolgt über einen einfachen EIN/AUS-Schalter, der auch als Fernbedienung im Innenraum installiert werden kann. Die Steuerleitung benötigt nur einen minimalen Strom von 0,002 A, wodurch auch kleine Schalter verwendet werden können. Bei ausgeschaltetem Zustand verbraucht die Switch Unit keinen Strom. Die Integration in bestehende Bordnetze ist unkompliziert, da die Einbaulage beliebig ist und die Anschlussklemmen gut zugänglich sind. Eine elektronische Verzögerung verhindert Fehlreaktionen bei Spannungseinbrüchen oder beim Einschalten großer Verbraucher.
Kompatibilität und Installation
Die Switch Unit 40 ist mit 12V- und 24V-Systemen kompatibel. Sie kann in beliebiger Lage montiert werden, solange sie vor Feuchtigkeit und Staub geschützt ist. Beim Einbau sollten die Kabelverbindungen kurz gehalten werden, um Spannungsverluste zu vermeiden. Die Montage erfolgt über Gehäuseflansche, während der EMERGENCY-Schalter frei zugänglich bleiben sollte. Der Anschluss erfolgt über Plus- und Minusleitungen mit passenden Sicherungen in Batterienähe. Damit lässt sich das Gerät einfach in bestehende elektrische Systeme integrieren.
Technische Besonderheiten
Die Switch Unit 40 verfügt über eine automatische Unterspannungsabschaltung bei 8,5 V und eine Wiedereinschaltung bei 10 V. Diese Funktion schützt die Batterie vor Tiefentladung. Die Schaltzustandsanzeige ist von außen sichtbar. Das Gerät ist nach EN55014 und EN55022 B zertifiziert, RoHS-konform und wird nach DIN EN ISO 9001 gefertigt. Mit einem Gewicht von 0,097 kg und kompakten Abmessungen von 90 x 60 x 38 mm lässt sich das Gerät flexibel in verschiedenen Anwendungen einsetzen.
Technische Details |
|
| Artikelnummer | 2071 |
| Schaltleistung | 12 V / 24 V, 40 A |
| Betriebsspannungsbereich | 8,5 – 32 V |
| Stromaufnahme (Ein) | 0,002 A |
| Stromaufnahme (Aus) | 0 A |
| Maximaler Schaltstrom | 40 A Dauer, 60 A für 1 Sekunde |
| Unterspannungsabschaltung | 8,5 V (1 s Verzögerung) |
| Wiedereinschaltung | 10 V (2 s Verzögerung) |
| Arbeitstemperaturbereich | -20 °C bis +50 °C |
| Schutzart | IP21 |
| Abmessungen (L x B x H) | 90 x 60 x 38 mm |
| Gewicht | 0,097 kg |
| Normen / Konformität | EN55014, EN55022 B, RoHS-konform |
| Qualitätsmanagement | DIN EN ISO 9001 |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | VOTRONIC |
Lieferumfang Votronic 2071 Switch Unit 40 12V / 24V
- 1x Votronic Switch Unit 40
- 1x Bedienungsanleitung
