Beschreibung

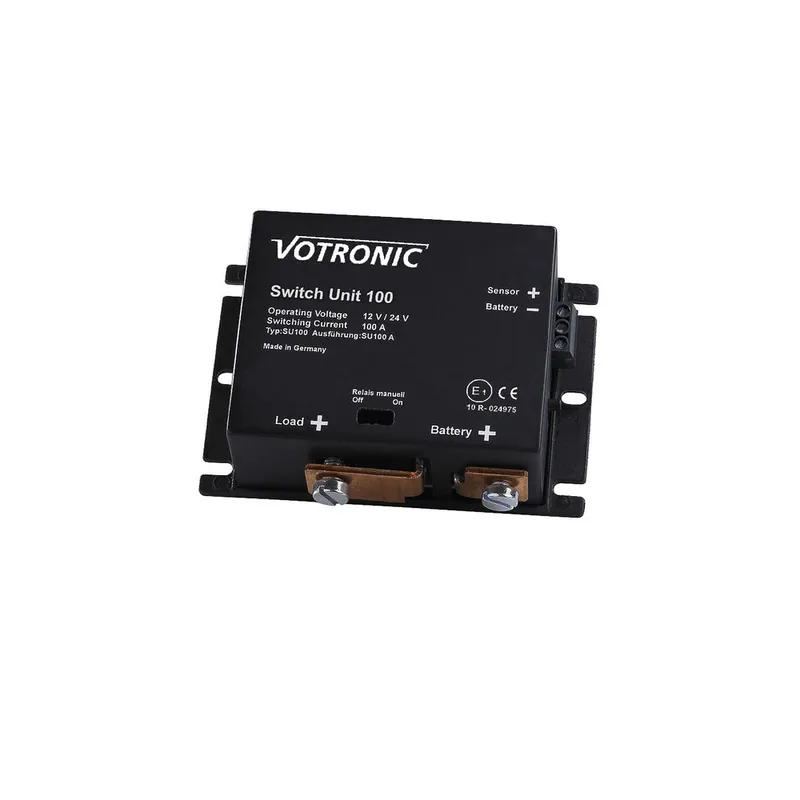

Die VOTRONIC Switch Unit 100 arbeitet auf der Basis eines bistabilen Leistungsrelais. Der Eigenverbrauch ist äußerst gering. Dieses Gerät ist als ferngesteuerter Hauptschalter oder als Lastrelais, das lange Zeit eingeschaltet bleiben soll, geeignet. Die Strombelastbarkeit beträgt 40 bzw. 100 A.
Basics:
- Spannungen: 12 V / 24 V
- Stromstärkenbereich: 100 bis 180 A
- Einfache Ansteuerung über einfachen EIN / AUS-Schalter.
- Hohe Schaltströme, kurzzeitig hoch überlastbar.
- Verwendbar als Batterie-Hauptschalter durch einfachen EIN / AUS-Schalter (fernbedienbar).
- Von außen sichtbare Schaltzustands-Anzeige.
- Elektronische Verzögerung verhindert zu schnelle Reaktion, z. B. Spannungseinbrüche, Einschalten starker Verbraucher.
- Geeignet für Dauerbetrieb (sehr geringer Eigenverbrauch / konform EN13976).
- Kein Eigenstromverbrauch bei Abschaltung über einen externen Schalter (Fernbedienung).
- Automatische Abschaltung bei Unterspannung 8,5 V (minimale Betriebsspannung der Switch Unit.
Die Votronic Switch Unit 100 kann durch einen einfachen Schalter (1-pol. EIN / AUS) fernbedient werden. Zudem können über eine NOT-EIN-Funktion (EMERGENCY-Schalter) die Verbraucher auch manuell am Relais ein- bzw. ausgeschaltet werden. Der Einsatzbereich erstreckt sich über Wohnmobile, Boote bis hin zu Einsatzfahrzeugen.
Technische Daten
| Hersteller Bezeichnung | Switch Unit 100 |
| Hersteller Artikelnummer | 0161 |
| Nenn-Betriebsspannung DC | 12 V / 24 V |
| Betriebsspannungs-Bereich DC | 8,5 V – 32 V |
| Stromaufnahme ON | 3 mA; 0,003 A |
| Stromaufnahme OFF bei Abschalten über Steuereingang |
0 mA |
| Schaltstrom (Laststrom) max. | 100 A Dauer, 150 A 10 Sek. |
Unterspannungsabschaltung |
|
| Abschaltpunkt | 8,5 V |
| Abschaltverzögerung | 1 Sek. |
| Einschaltpunkt (automatische Rückkehr) | 10,0 V |
| Einschaltverzögerung | 2 Sek. |
Mechanische Daten |
|
| Geräte-Einbaulage | beliebig |
| Arbeitstemperaturbereich | -20°C bis +50°C |
| Schutzart | IP21 |
| Abmessungen | 105 x 77 x 38 mm |
| Gewicht | 180 g |
| Umgebungsbedingungen, Luftfeuchtigkeit | max. 95 % RF, nicht kondensierend |
| Hersteller Garantie | 60 Monate |
| Hersteller | Votronic |
Lieferumfang
1x Votronic Switch Unit 100
2x Gummikappen für Leistungs-Anschlussklemmen
2x Schrauben M6 für Leistungs-Anschlussklemmen
1x Bedienungsanleitung
