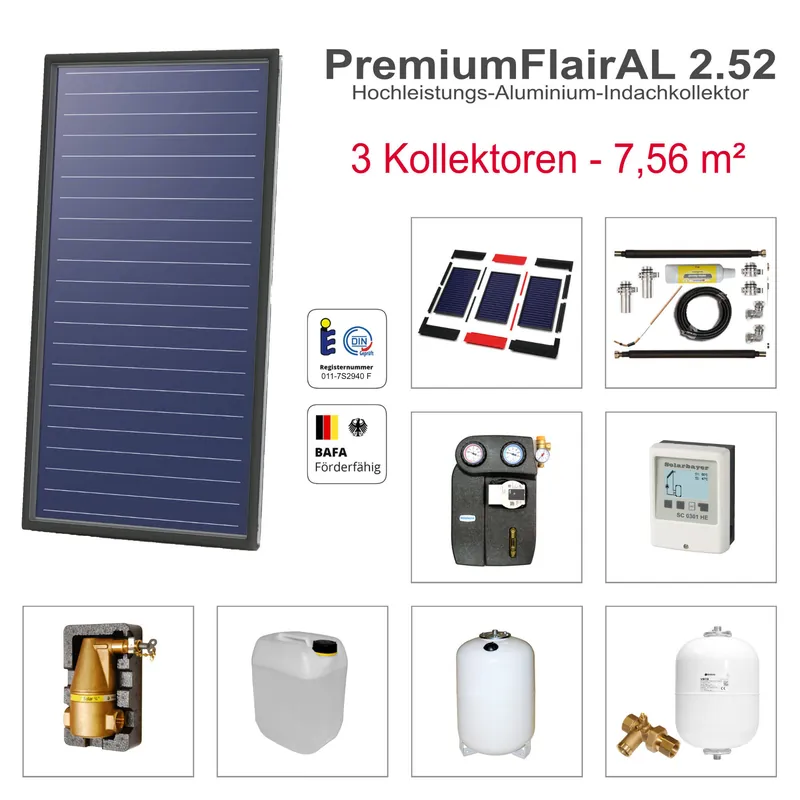

3 x Solarbayer PremiumFlair AL 2.52 Indach Bruttokollektorfläche: 2,52 m² vertikal
- Hochleistungs-Flachkollektor
- senkrechte Bauart für Indachmontage
- ultraschallgeschweißter Vollaluminium-Mäanderabsorber + hochselektiver Alanod eta plus®-Beschichtung
- enger Rohrabstand 92 mm für ausgezeichnete Wärmeübertragung
- Rahmenprofil aus Aluminium
- ausgasungsfreie Rückisolierung aus hochverdichteter Mineralwolle
- hochtransparentes Solarsicherheitsglas, prismiert und schwimmend verlegt
- Solar-Keymark und DIN-geprüft nach DIN EN 12975-1/2: 2006, Reg.-Nr.: 011-7S2940 F
- Technische Daten:
- Abmessungen HxBxT: 2100x1200x85 mm
- Bruttokollektorfläche: 2,52 m²
- Aperturfläche: 2,22 m²
- Anschlüsse: 4 Stk.
- Steckkupplung werkzeuglos
- Leergewicht: 37 kg
- Kollektorinhalt: 2,3 l
- Betriebsdruck max.: 6 bar
- Solarsicherheitsglas: 3,2 mm
- Stagnationstemperatur: 185 C
- Zul. Kollektorneigung: 25 – 90 Grad
- Peakleistung pro Modul Wpeak (G=1000 W/m2, n0): 1798 W
- Testmethode: Quasi-dynamisch
- Konversionsfaktor und Wärmekoeffizienten der Aperturfläche gemäß EN 12975-2 quasi-dynamisch (statisch):
- n0: 0,810 (0,810)
- a1: 3,804 (3,159) W/(m2K)
- a2: 0,017 (0,014) W/(m2K2)
- Winkelkorrekturfaktor IAM (50°): 0,90
- Jährlicher Kollektorertrag:
- 1066 kWh (Standort Würzburg 50 Gr.C) gemäß Datenblatt 2 DIN CERTCO
|
|
1 x Flair AL Grundbausatz 2 Kollektoren 2,52 / 2,85 vertikal
- Einblechrahmen für 2 Koll vertikal bestehend aus:
- Traufblech li / re
- Seitenblech li / re
- Firstblech li / re
- Zwischenblech
- Lufthaube vormontiert
|
|
1 x Flair AL Erweiterung 1 Koll seitlich 2,52 / 2,85 vertikal
- Erweiterung für 1 Koll seitlich bestehend aus:
- Traufblech
- Firstblech
- Zwischenblech
- Lufthaube vormontiert
|
|
3 x Flair AL Montageset / 1 Koll Befestigungsmaterial
- Montagelatte
- Haltklammern
- Schraubenpaket
|
|
2 x AL Verbinderset Steckverbinder VA
- 2 x Steckverbinder Edelstahl (VA)
- passend für PLUS Serie ab Baujahr 2016
|
|
1 x Flair AL Anschlussset
- 1x Reserveset Verbinder
- 1x Reserve Montageset
- 2x FlairAL Anschlussstück 22mm
- 2x FlairAL Blindstopfen
- 1x Sensor Verlängerung
- 2x Edelstahlwellrohr isoliert für Dachdurchführung
- 1x Fühlerschutzrohr
- 2x Klemmringverschraubung 22mm
- 2x Klemmringwinkel 22mm
- 1x Tube Solarfermit
|
1 x Solarstation ST 8m iPWM 2 mit Hocheffizienzpumpe (A-Klasse)
- A-Klasse Umwälzpumpe Wilo Yonos PARA ST25/8 iPWM 2
- Funktionskontrollgerät mit Durchflussmengeneinsteller 2-12 l/min
- Luftabscheider im Vorlaufstrang
- Sicherheitsgruppe mit Solar-Manometer 0-10 bar und Sicherheitsventil 6 bar
- Absperrkugelhähne mit Thermometern, Rückflussverhinderer 10 bar in 45 Grad-Stellung geöffnet
- Spülvorrichtung mit Absperrungen
- hochwertige EPP-Wärmedämmschalen
- Anschluss für AG Solar DN20 3/4″
- Technische Daten:
- Abmessungen (BxHxT): 277x425x150
- Maximale Betriebstemperatur 110 C
- Anschlüsse 22mm Klemmring
- Rohrabstand 125 mm
- Netzanschluss: 230V / 50 Hz
- Leistungsverbrauch: 2-75 W
- Imax: 0.66 A
- Schutzart: IPX4D
|
1 x Solarregler SC 0301 HE Einkreisregler
- 1-Kreisregler mit graphisch animiertem Display
- 9 vorprogrammierte Anlagesysteme
- Langzeitspeicher für Statisiken zur Wärmemenge und Betriebsstunden
- Technische Daten:
- Abmessungen BxHxT: 115x86x45 mm
- Schutzart IP 40
- Systemspannung: 230V (+-10%), 50-60Hz
- Leistungsaufnahme 1,5-2,0 W
- 3 x Fühlereingang PT1000
- 1 x Ausgang Relais 230VAC (ein/aus)
- 1 x Ausgang PWM oder 0-10V
- Lieferung inkl. Fühler: 2x Kollektorfühler PT1000 (Silikon)
|
1 x Fühler Überspannungsschutz Klemmdose mit Sicherung
- Schutz gegen Überspannung z.B. bei Gewitter an die Regelung
|
1 x Solar-Ausdehnungsgefäß 35 Liter -VSV-
- Membran-Durckausdehnungsgefäß für geschlossene Solaranlagen
- 3/4″ AG
- gebaut nach UNI EN9001, DIN geprüft
- Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte
- geeignet für alle Wasser- und Glykolgemische
- Technische Daten:
- Arbeitstemperatur: -10 C / +140 C
- Max. Betriebsdruck 10 bar
- Vordruck 2,5 bar
- Anschluss 3/4″ AG
- mit Standfuß
- Durchmesser 365 mm
- Höhe 450 mm
|
|
1 x Solar-Vorschaltgefäß 18 Liter
- sorgt dafür, dass die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt wird
- Schütz somit Membrane des Solarausdehnungsgefäß vor Überhitzung
- Technische Daten:
- Anschluss: DN 20 (3/4″ AG)
- Betriebsüberdruck max.: 6 bar
- Durchmesser: 270 mm
- Höhe: 420 mm
|
|
1 x Kappenventil mit Manometer
- Anschluss DN20 3/4″
- mit plombierbarer Absperrung
- Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751
- zum Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems
- inkl. Manometer 0-6 bar
|
|
4 x Solarflüssigkeit 20 Liter (gemischt)
- für Röhren-/Aluminiumkollektoren
- gebrauchsfertiger Langzeitfrostschutz mit Korrosionsinhibitoren
- für Solar- und Wärmepumpenanlagen & Kühl- und Heizanlagen
- geruchslos
- auf Basis von Propylenglykol
- im Lebensmittel- und Trinkwasserbereich als Kühlsole oder Wärmeträgerflüssigkeit geeignet
- Technische Daten (fertig gemischt):
- Siedebeginn/Siedebereich: >150 Gr.C
- Dichte (20 Gr.C): 1,066 g/cm3
- pH-Wert: ca. 8,0
- Viskosität bei 20 Gr.C: 68-72 mm2/s
- Frostschutz: ca. -30 Gr.C (Eisflockenpunkt)
|
|
1 x Luftabscheider Solar 3/4″ IG
- inkl. EPP Wärmeschutzisolierung
- für geschlossene Solaranlagen bis zu einer Höchsttemperatur von 200 °C und einem Überdruck von 10 bar
- Technische Daten:
- Abmessungen mit Isolierung BxHxT: 113x188x102 mm
|
