Beschreibung

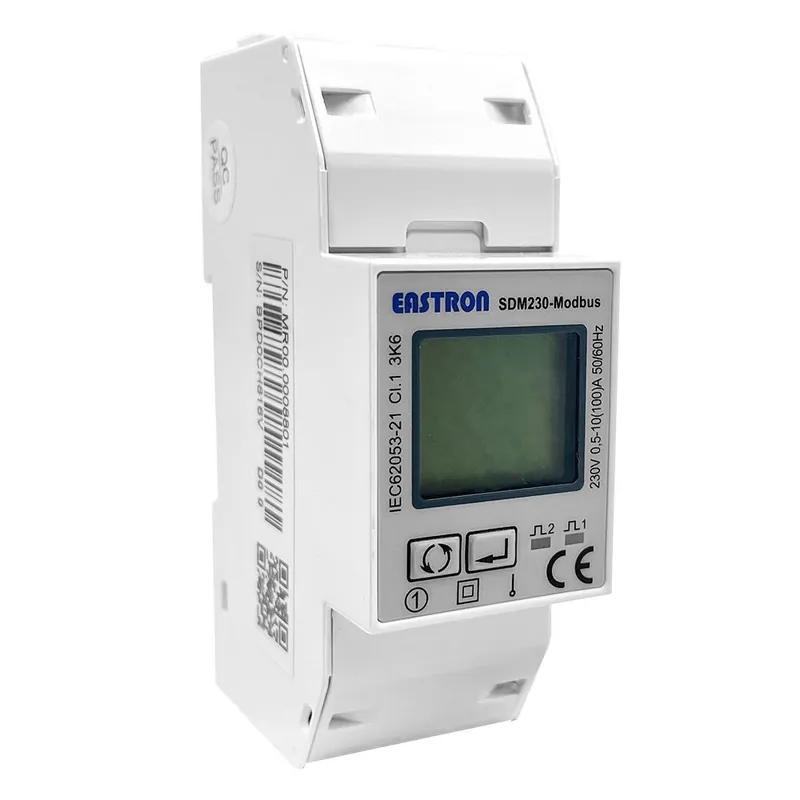

Intelligenter Stromzähler für PV-Systeme
Der Growatt SPM-E Stromzähler misst präzise den Energiefluss in einphasigen Photovoltaik- und Speichersystemen. Er übermittelt Verbrauchs- und Einspeisedaten über RS485 (Modbus RTU) an Growatt Wechselrichter. Damit unterstützt er Dich bei der Eigenverbrauchsoptimierung und der intelligenten Steuerung Deines Energiesystems.
Auf einen Blick
Präzise Messung
Misst Strom, Spannung und Leistung bis 100A mit hoher Genauigkeit.
Einfache Integration
Nahtlose Verbindung mit Growatt Wechselrichtern über RS485-Schnittstelle.
Eigenverbrauchssteuerung
Optimiert Deinen Energieverbrauch durch präzise Echtzeitdaten.
LCD-Anzeige
Übersichtliches Display für einfache Kontrolle der Messwerte.
Funktion und Einsatzbereich
Der Growatt SPM-E Stromzähler ist ein einphasiger Energiezähler zur präzisen Erfassung elektrischer Energieflüsse in Photovoltaikanlagen und Speichersystemen. Er ermittelt Strom, Spannung und Leistung bis 100A und zeigt diese auf einem LCD-Display an. Die erfassten Daten dienen der Verbrauchsoptimierung und ermöglichen die intelligente Steuerung von Wechselrichtern. Der Zähler wird in Wohngebäuden, kleinen Gewerbeanlagen oder bei Nachrüstungen eingesetzt, um Eigenverbrauch und Netzbezug zu erfassen. Durch die direkte Hutschienenmontage ist er kompakt und integriert sich in bestehende Verteilungen. Dank seiner Messgenauigkeit und robusten Bauweise eignet sich das Gerät für langfristige Anwendungen in PV-Systemen mit einphasigem Netzanschluss.
Kommunikation und Integration
Der Growatt SPM-E überträgt seine Messwerte über die RS485-Schnittstelle mit Modbus-RTU-Protokoll an kompatible Growatt Wechselrichter. Damit werden Daten wie Stromverbrauch, Einspeisung und Netzbezug lückenlos dokumentiert und für die Steuerung des Systems genutzt. Die Kommunikation erfolgt zuverlässig über eine einheitliche Übertragungsrate von 9.600 Baud. Der Anschluss ist einfach: Das mitgelieferte 15 m RS485-Kabel verbindet den Zähler mit dem RJ45-Sensorport des Wechselrichters. So kann der Smart Meter nahtlos in bestehende Systeme eingebunden werden. Diese Verbindung ermöglicht die automatische Anpassung der Leistung des Wechselrichters und unterstützt die Eigenverbrauchsoptimierung im gesamten Energiemanagement.
Kompatibilität und Installation
Der Growatt SPM-E ist speziell für die Zusammenarbeit mit Growatt PV- und Speicherwechselrichtern entwickelt. Er lässt sich über eine Standard-DIN-Hutschiene (35 mm) montieren und benötigt keine zusätzlichen Adapter. Seine Bauform ermöglicht eine platzsparende Installation im Verteilerschrank. Das Gerät arbeitet zuverlässig in Temperaturbereichen von -25 °C bis +55 °C bei einer Luftfeuchtigkeit bis 90 %. Mit einer Schutzart von IP51 ist es für den Einsatz in Innenräumen geeignet. Durch die klare Kennzeichnung der Anschlüsse und das mitgelieferte Kommunikationskabel ist die Installation schnell abgeschlossen. Nach der Montage wird der Zähler automatisch vom Wechselrichter erkannt und integriert sich in das System.
Anzeige und Bedienung
Das LCD-Display des Growatt SPM-E zeigt alle relevanten Messwerte übersichtlich an. Dazu gehören Spannung, Strom, Leistung, Energieverbrauch und Frequenz. Die Anzeige ermöglicht eine schnelle Kontrolle direkt vor Ort. Über die Tasten des Geräts kannst Du zwischen verschiedenen Anzeigemodi wechseln. So lassen sich die aktuellen Werte oder Summenmessungen einfach ablesen. Das Display ist auch bei wechselnden Lichtverhältnissen gut erkennbar und unterstützt Dich bei der täglichen Anlagenüberwachung.
Technische Details |
|
| Hersteller Bezeichnung | SPM-E |
Allgemeine Daten |
|
| Abmessungen (B/T/H) | 36 x 99 x 63 mm |
| Gewicht | 0,22 kg |
| Montageart | DIN-Hutschiene 35 mm |
| Umgebungsschutzklasse | IP51 |
| Betriebstemperatur | -25 °C bis +55 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Betriebsfeuchte | 0 bis 90 %, nicht kondensierend |
Elektrische Daten |
|
| Netzart | 1P2W (einphasig) |
| Eingangsspannung | 184–276 V AC (L-N) |
| Frequenz | 50/60 Hz (45–56 Hz) |
| Nennstrom / Maximalstrom | 10 A / 100 A |
Messgenauigkeit |
|
| Spannung | 0,5 % |
| Strom | 0,5 % |
| Leistung | 1 % |
| Frequenz | 0,2 % |
Kommunikation |
|
| Schnittstelle | RS485 |
| Protokoll | Modbus RTU |
| Übertragungsrate | 9.600 Baud |
Zubehör und Zertifizierung |
|
| Zubehör | RS485 Kabel (15 m) |
| Zertifizierung | CE |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | Growatt |
Lieferumfang Growatt SPM-E Stromzähler 1-phasig 100A Smart Meter
1x Growatt SPM-E Set bestehend aus:
- 1x Growatt SPM-E 1-phasiger Stromzähler (100 A)
- 1x RS485 Kommunikationskabel (15 m)
- 1x Bedienungsanleitung
