Spezial-Dachhaken für Biberschwanz – Kompakte Effizienz

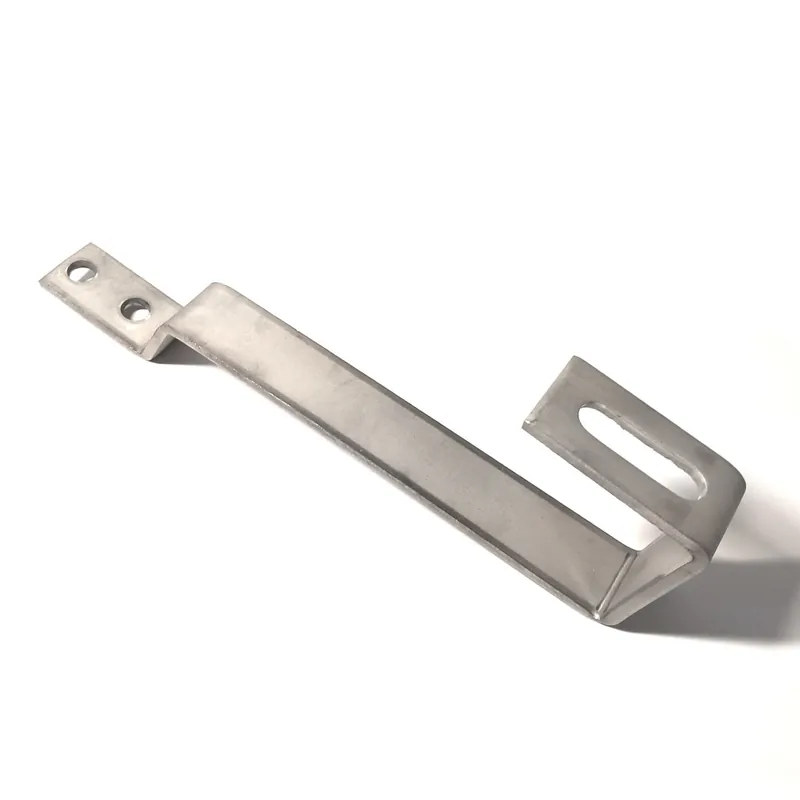

Unser Dachhaken Biberschwanz (Art. 4681) bietet eine zuverlässige und sichere Befestigungslösung für Solar- und PV-Module auf Schrägdächern mit Biberschwanzeindeckung. Gefertigt aus robustem Edelstahl 1.4016, passt er sich perfekt an das flache Ziegelbild an. Trotz seiner kompakten Bauweise gewährleistet er durch die massive Materialstärke eine hohe Stabilität und optimale Lastenverteilung für Ihre Photovoltaikanlage.
Montagehinweise für PV-Unterkonstruktion
Die Installation erfolgt mit zwei Tellerkopfschrauben in geeigneter Länge direkt im Sparren. Um eine bestmögliche Standfestigkeit zu erreichen, sollten die Schrauben mit größtmöglichem Abstand in den zwei Ø 7 mm Bohrungen der Grundplatte fixiert werden. Unebenheiten im Dachverlauf lassen sich unkompliziert mit Sparrenunterlagen (z. B. aus Sperrholz) ausgleichen. Die passende Höhe unter dem Ausleger (29 mm) ermitteln Sie durch das Messen Ihrer spezifischen Lattungs- und Ziegelhöhe.
Technische Daten im Überblick
| Artikelnummer | 4681 |
| Dachart / Ziegeltyp | Schrägdach | Biberschwanz |
| Material | Edelstahl 1.4016 | rostfrei & witterungsbeständig |
| Materialstärke | 5 mm (massiv) |
| Hakenbreite / -maß | 25 mm / 65 x 25 x 5 mm |
| Auslegerhöhe / -länge | 29 mm / 200,3 mm |
| Maße Grundplatte | 75 x 25 x 5 mm (2x Ø 7 mm Bohrung) |
| Langlochmessung | Ø 11 x 30 mm (für M10 Schrauben) |
| Gesamtlänge / -höhe | 285 mm / 120 mm |
| Gewicht Stück | 0,42 kg |
| Eigenschaften | witterungsbeständig, korrosionsfest |
Vorteile für Ihre Photovoltaik-Installation
- Spezialist für Biberschwanz: Optimiertes Design für flache Eindeckungen zur Minimierung des Wartungsaufwands.
- Robustes Material: Hochwertiger Edelstahl 1.4016 bietet zuverlässigen Schutz unter schwierigen Witterungsbedingungen.
- Kompakte Bauform: 25 mm Breite ermöglicht eine dezente Integration in das Dachbild.
- Hohe Kompatibilität: Das 30 mm Langloch ist passend für alle gängigen PV-Montageschienen.
