Beschreibung
Niedervolt-Speicher für die PV-Anlage

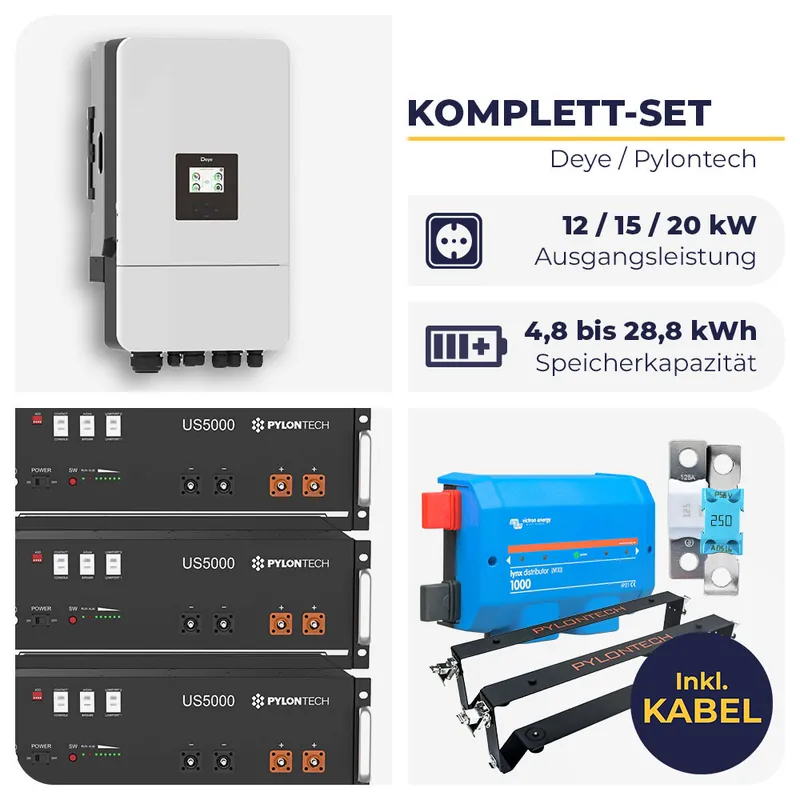

Mit diesem Niedervolt Speicher haben wir Dir ein hochwertiges Batteriespeichersystem für Deine PV-Anlage zusammengestellt, das aus einem Deye Hybrid-Wechselrichter und einer wählbaren Anzahl des Pylontech US5000 1-C LiFePO4-Akkus besteht. Ein regelrechtes Dream-Team also. Drei verschiedene Wechselrichter stehen hier zu Auswahl für drei verschiedene PV-Eingangsleistungen. Diese unterscheiden sich auch in ihrer Ausgangsleistung, die von 12000 bis 20000 Watt reicht.
Die Speichereinheiten des Pylontech Batteriespeichers kommen mit jeweils 4,8 kWh Speicherkapazität, von denen 4,56 kWh nutzbar sind. Der Hersteller verspricht über 6000 Ladezyklen. Wechselrichter und Batteriespeicher kommen mit bis zu 10 Jahren Hersteller-Garantie. Somit bist Du mit diesem Niedervolt-Speicher für Deine PV-Anlage für eine sehr lange Zeit auf der sicheren Seite.
Im Lieferumfang stecken nicht nur der Wechselrichter mit WiFi-Dongle und Deine gewählte Anzahl der Speichereinheiten, sondern auch die Anschlusskabel für die Batterien sowie für die Verbindung der Batterien zum Inverter. Zudem gibt es zu jedem US5000 Akku ein Paar Pylontech Brackets dazu, mit denen Du Die Akkus untereinander fest verbinden kannst. Damit kannst Du sie sicher aufstellen und sie haben genug Zwischenraum, damit die Luft perfekt zwischen den einzelnen Speichereinheiten zirkulieren kann. Überschüssige Wärme wird so bestmöglich abgeführt.
Und natürlich sind auch die Komponenten für den absolut sicheren Betrieb mit dabei. Enthalten ist der Victron Lynx Distributor inklusive Sicherungen. So kann jede Leitung mit einer Sicherung versehen werden, die bei zu höhen Strömen die Verbindung augenblicklich kappt. Den genauen Lieferumfang dieses Angebotes findest Du unten auf der Seite, wenn Du Deine Konfiguration gewählt hast.
TECHNISCHE DETAILS DEYE HYBRID-WECHSELRICHTER |
|||
| Hersteller Teilenummer | SUN-12K-SG05LP3-EU-SM2 | SUN-15K-SG05LP3-EU-SM2 | SUN-20K-SG05LP3-EU-SM2 |
| Batteriespannungsbereich | 40 V bis 60 V | ||
| Maximaler Ladestrom / Entladestrom | 240 A | 280 A | 350 A |
| Maximale PV-Eingangsleistung | 24000 W | 30000 W | 40000 W |
| Maximale PV-Eingangsspannung | 800 V | ||
| Anlaufspannung | 160 V | ||
| MPPT-Spannungsbereich | 200 V bis 650 V | 160 V bis 650 V | |
| Nenn-PV-Eingangsspannung | 550 V | ||
| PV-Eingangsstrom | 26 A + 26 A | 36 A + 36 A | |
| PV-Eingangskurzschlussstrom | 39 A + 39 A | 54 A + 54 A | |
| Anzahl der MPPTs/Strings je MPPT | 2/2+2 | ||
| AC-Nennausgang und USV-Leistung (W) | 12000 W | 15000 W | 20000 W |
| Euro-Effizienz | 97% | ||
| MPPT-Effizienz | >99% | ||
| Kommunikationsschnittstelle | RS485/CAN | RS485/RS232/CAN | |
| Schutzart | IP65 | ||
| Gewicht | 35,2 | 51,9 | |
| Abmessungen (BxHxT) | 386 mm × 660 mm × 250 mm | 456 mm × 750 mm × 268,5 mm | |
| Hersteller-Garantie | 10 Jahre | ||
| Hersteller | Deye | ||
TECHNISCHE DETAILS PYLONTECH US5000 1-C |
|
| Hersteller Teilenummer | US5000 |
| Akkutyp | LiFePO4 |
| Nennspannung | 48 V |
| Nennkapazität je Einheit | 4800 Wh |
| Nutzbare Kapazität je Einheit | 4560 Wh |
| Entladespannungsbereich | 44,5 bis 53,5 V |
| Ladespannungsbereich | 52,5 bis 53,5 V |
| Max. Spitzen-(Ent)Ladestrom | 200 A (15sec) |
| Max. (Ent)Ladestrom | 120 A (15min) |
| Empfohlener Lade/Entladestrom | 75 A |
| Kommunikation | RS485, CAN |
| Gewicht | 38 kg |
| Abmessungen | 442 x 420 x 161 mm |
| Lagertemperatur | -20°C bis +60°C |
| Ladetemperatur | 0°C bis +55°C |
| Entladetemperatur | -10°C bis +55°C |
| Lebensdauer | 15 Jahre + |
| Ladezyklen | 6000 + bei 95 % DoD |
| Schutzart | IP20 |
| Batterie-Management-System (BMS) | Ja. |
| Hersteller-Garantie | Standardmäßig 7 Jahre. 10 Jahre mit Produktregistrierung beim Hersteller. Diese findest Du hier: Pylontech Batterieregistrierung. |
| Zertifizierung | TÜV, CE, UN38.8 |
| Hersteller | Pylontech |
Lieferumfang
1x 3-phasiger Deye Hybrid-Wechselrichter nach Wahl mit
- 1x Wandhalterung
- 4x Edelstahl-Kollosionsschutzschraube M8x80
- 1x Parallelkommunikationskabel
- 1x L-Typ Sechskantschlüssel
- 1x Batterie-Temperatursensor
- 1x WiFi-Stecker mit Antenne
- 3x Sensor-Klemme
- 1x DC+ Steckverbinder mit Metallklemme
- 1x DC- Steckverbinder mit Metallklemme
- 1x Magnetring für Batterie
- 1x Magnetring für BMS-Kommunikationskabel
- 1x Benutzerhandbuch
Pylontech US5000 1-C LiFePO4 Batteriespeicher mit neuer Firmware in gewählter Anzahl mit jeweils
- 1x Kabelsatz für Parallelschaltung inklusive Erdung
- 1x RJ45 Datenkabel
- 1x Montageschrauben
- 1x Bedienungsanleitung
Weiteres Zubehör aus dem Lieferumfang:
(Jeweilige Menge ist von der Anzahl der Speichereinheiten und dem gewählten Wechselrichter abhängig)
- Zu jedem US5000 1-C je ein paar Pylontech Brackets.
- Pylontech Batterieanschlusskabelset für die Verbindung des Batteriespeichers zum Wechselrichter.
- Victron Lynx Distributor.
- Offgridtec MEGA-Sicherung 125A 70V für 48-Volt-Systeme.
2x Offgridtec MEGA-Sicherung 200A
2x Ein Paar Offgridtec 1m Batteriekabel 50mm² beidseitig M8 Ösen
Den finalen Lieferumfang findest Du auf der Seite, wenn Du Deine Konfiguration ausgewählt hast.
