Beschreibung

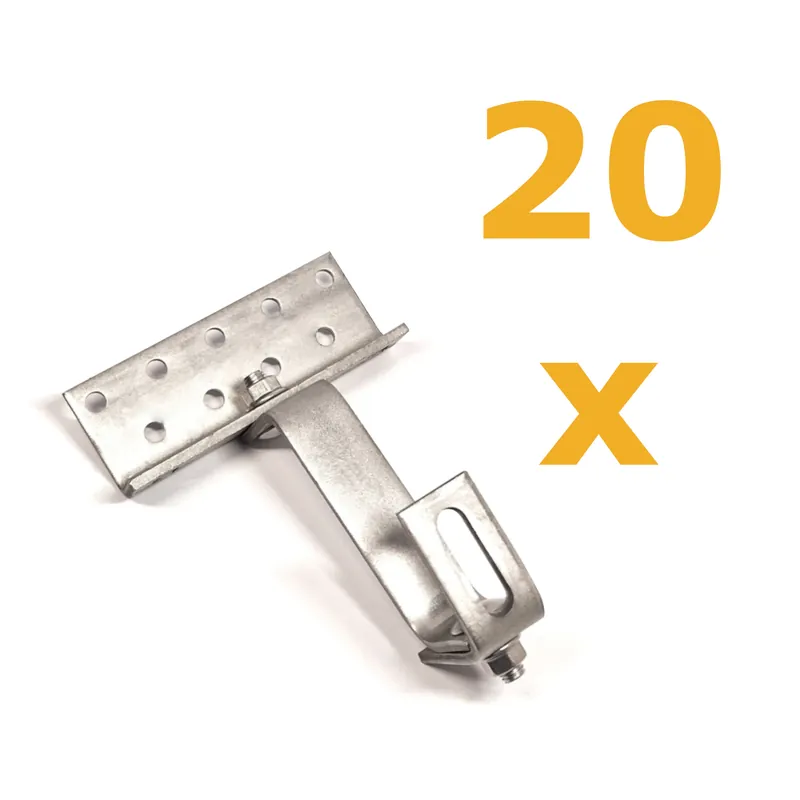

Universal-Dachhaken 3-fach verstellbar – Made in Germany
Unser Dachhaken (Art. 4536) bietet eine hochflexible und sichere Befestigungslösung für Solar- und PV-Module auf Schrägdächern mit Dachsteinen, Dachziegeln oder Dachpfannen. Durch die individuelle Einstellbarkeit von Bügelhöhe und Winkel passt er sich präzise an das jeweilige Ziegelbild an. Der Haken wird vormontiert inkl. Schrauben und Muttern geliefert, was die Installationszeit auf dem Dach deutlich reduziert. Gefertigt aus hochwertigem Edelstahl 1.4301, bietet er maximale Stabilität bei optimaler Lastenverteilung.
Montagehinweise für PV-Unterkonstruktion
Die Montage erfolgt mit mindestens zwei bis drei Tellerkopfschrauben direkt im Sparren. Um eine maximale Standfestigkeit zu erreichen, sollten die Schrauben in beiden Lochreihen der Grundplatte mit größtmöglichem Abstand befestigt werden. Eventuelle Höhenunterschiede lassen sich durch Sparrenunterlagen (z.B. aus Sperrholz) ausgleichen. Die ideale Höhe unter dem Ausleger (40–50 mm) ermitteln Sie durch das Messen der Lattungs- und Dachziegelhöhe.
Technische Daten im Überblick
| Artikelnummer | 4536 |
| Dachart / Ziegeltyp | Schrägdach | Dachpfanne, Dachsteine, Dachziegel |
| Material | Edelstahl 1.4301 | rostfrei & salzwasserbeständig |
| Materialstärke | 5 mm |
| Hakenmaß | 30 x 5 mm |
| Auslegerlänge | 120 mm |
| Auslegerhöhe (verstellbar) | 40 – 50 mm |
| Gesamthöhe | 124,5 – 148 mm |
| Maße Grundplatte | 140 x 54 x 5 mm (Ø 9 mm Bohrung, versetzt) |
| Langlochmessung | 11 x 35 mm |
| Zertifizierungen | ISO 9001:2015 | EN 1090-2:2018 |
| Gewicht Stück | 0,782 kg |
Vorteile für Ihre Photovoltaik-Installation
- Qualität aus Deutschland: Eigene Herstellung und zertifiziert nach ISO 9001 und EN 1090-2.
- Individuelle Anpassung: 3-fach verstellbar in Höhe und Winkel für maximale Flexibilität auf dem Dach.
- Zeitersparnis: Vormontierte Lieferung inkl. Schrauben und Muttern für einen schnellen Montagefortschritt.
- Premium Material: Hochwertiger Edelstahl 1.4301 – salzwasserbeständig und absolut witterungsbeständig.
- Kompaktes Kraftpaket: 120 mm Auslegerlänge bei massiver 5 mm Materialstärke für sicheren Halt.
