Beschreibung

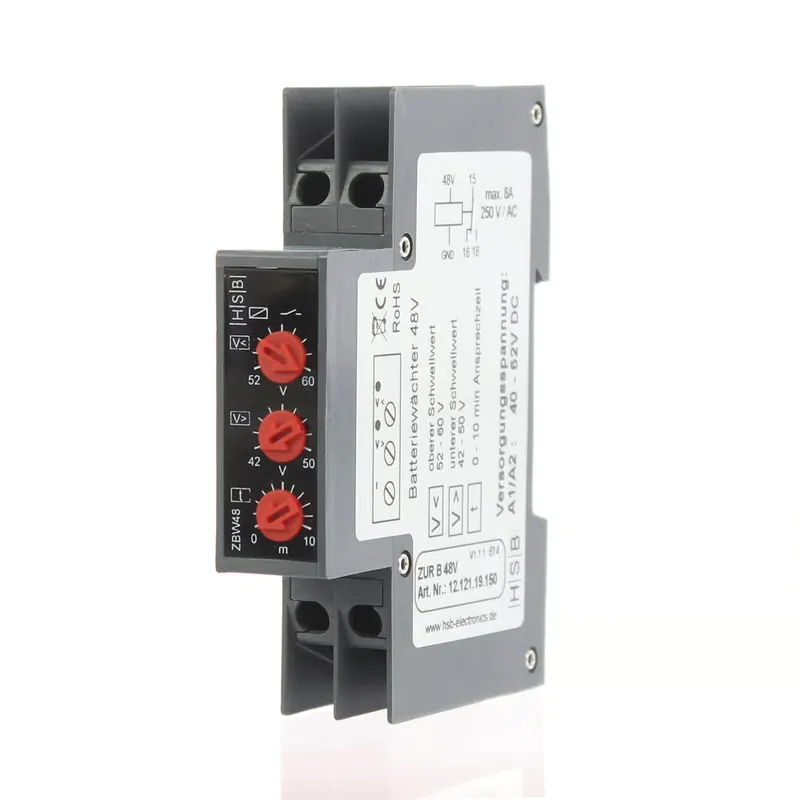

Das Spannungsmessrelais überwacht die an den Klemmen A1 und A2 anliegende Gleichspannung.
Anwendung:
- Tiefentladeschutz und Überladeschutz für AGM-, GEL- und Nassakkumulatoren.
- Das Relais zieht an, wenn die zu messende Spannung unterhalb vom Einstellwert V< (Akku ist leer) liegt und die eingestellte Verzögerungszeit 0-10 Minuten abgelaufen ist. Dieser Zustand wird durch das Leuchten der gelben Led angezeigt.
- Das Relais fällt in seine Ruhelage zurück, sobald die zu überwachende Spannung den Einstellwert an V> überschreitet (Ladeschlussspannung).
Versorgungsspannung: 40 – 62VDC
- Leistungsaufnahme: 0.8Watt
- Betriebsart: Dauerbetrieb
- Messgenauigkeit:
- 2% über ges.Temperatur und Spannungsbereich
- Wiederholgenauigkeit: +/- 2%
Messbereich:
- Unterspannung: 42-50V
- Überspannung: 52-60V
- Hysterese: 1V
Kontakt
- Anzahl der Wechsler : 1
- Kontaktmaterial : AgSnO2
- maximale Schaltspannung : 250V AC
- maximaler Schaltstrom : 8A
- maximale Schaltleistung : 2000VA
- maximaler Einschaltstrom : 30A
