Beschreibung

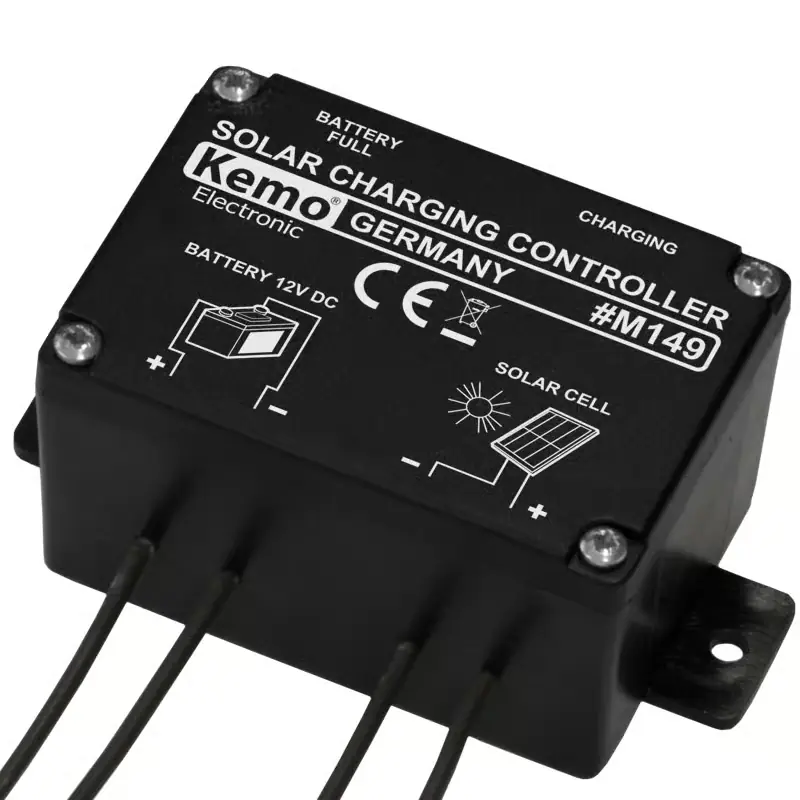

Dieser Solar-Laderegler wird zwischen einer Solarzelle 12 V/DC (Leerlaufspannung 12-30 V/DC) und einem Akku 12 V/DC geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für „Akku voll“ (ca. 14,4 V/DC) und „Ladung läuft“.
Schaltungsbeschreibung:
Dieses Modul ist ein elektronischer Schalter, der bei leerem Akku (< 13,4 V) die Verbindung zu den Solarzellen einschaltet und bei vollem Akku (> 14,4 V) wieder ausschaltet. Als Schaltelement wird ein fast verlustfrei schaltender Power-Mos-Transistor verwendet.
Technische Daten:
- Eingangsspannung Solarzellen-Panels_ 14-30 V/DC Leerlaufspannung
- Nennspannung: 12 V/DC
- Max. Eingangsstrom: 10A, kurzzeitig bis 5 Min: 20A
- Einschaltspannung: Batteriespannung ca. <13,4V
- Abschaltspannung: Batteriespannung ca. <14,4V
- Anzeigen: 1 LED für „Akku lädt“ (CHARGING), 1 LED für „Akku voll“ (BATTERY FULL)
- Eigenstromverbrauch: <2,5 mA (LED eingeschaltet)
- Maße: ca. 72 x 50 x 42 mm (ohne Befestigungslaschen)
Lieferumfang:
1x Kemo M149N Solar-Laderegler
