Beschreibung
Regler für 12 V Systeme mit MPPT-Technologie

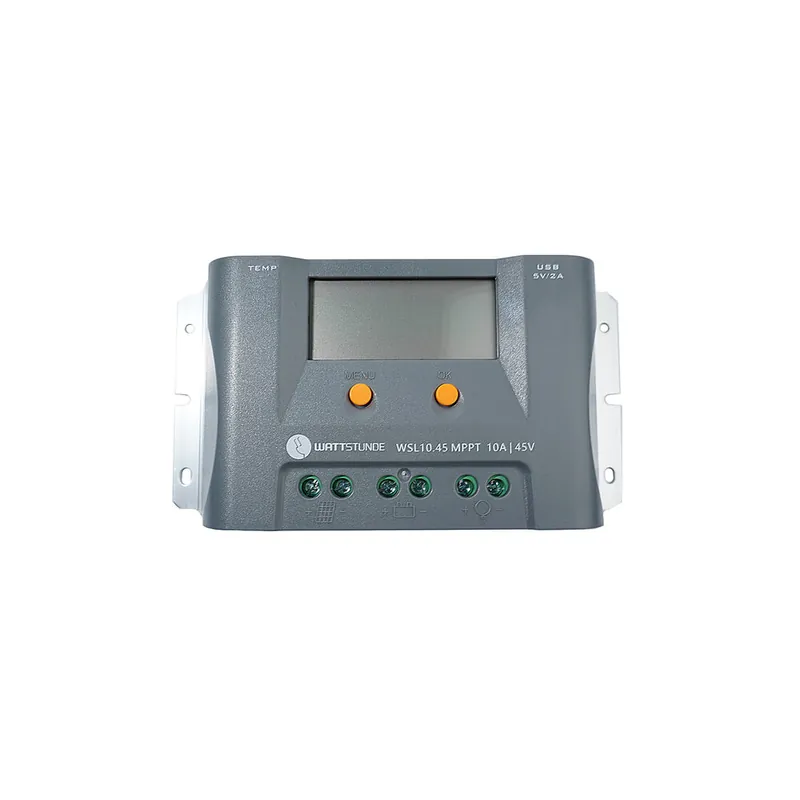

WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT ist ein Laderegler mit MPPT-Technologie für 12 V Systeme. Er wandelt die Energie Deiner Solarmodule um und lädt damit Deine Batterie. Das Gerät verfügt über ein LCD-Display zur Überwachung der Systemdaten und zwei USB-Anschlüsse zum Laden von mobilen Geräten.
Auf einen Blick
MPPT Technologie
Maximiert die Energieausbeute Deiner Solaranlage.
Integrierte Anzeige
Behalte alle wichtigen Systemdaten im Blick.
USB Ladebuchsen
Lade Deine mobilen Geräte direkt am Gerät.
Flexible Konfiguration
Passe den Regler an Deinen Batterietyp an.
Leistung und Eingangsdaten
Dieser Regler ist für 12 V Systeme ausgelegt und verarbeitet eine maximale PV-Leistung von 130 W. Der maximale Ladestrom beträgt 10 A. Die maximale Eingangsspannung der Solarmodule liegt bei 45 V. Durch die integrierte MPPT-Technologie wird der Arbeitspunkt der Solarmodule ständig verfolgt, um den maximalen Ertrag zu erzielen. Der WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT erkennt die Systemspannung automatisch. Der maximale Ladestrom wird dabei zuverlässig an die Batterie weitergegeben.
Anschlüsse und Bedienung
Das Gerät verfügt über Anschlussklemmen für die Solarmodule, die Batterie und einen Lastausgang für Gleichstromverbraucher bis 10 A. Der maximale Kabelquerschnitt für die Klemmen beträgt 10 mm². Zusätzlich sind zwei USB-Anschlüsse vorhanden, die eine Spannung von 5 V liefern. Die Bedienung und Überwachung des WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT erfolgt über die Tasten und die integrierte LCD-Anzeige, die alle relevanten Betriebsdaten wie Spannung, Strom und Ladezustand darstellt.
Effizienz und Schutzmechanismen
Der maximale Wirkungsgrad bei der Umwandlung beträgt 97,5 %, während die Effizienz der MPPT-Verfolgung über 99,9 % liegt. Um einen sicheren Betrieb zu gewährleisten, verfügt der WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT über diverse elektronische Schutzfunktionen. Dazu gehören ein Schutz vor Verpolung von Batterie und PV-Modul, ein Überladeschutz, ein Tiefentladeschutz sowie ein Schutz vor Kurzschluss und Überstrom am Lastausgang.
Konfiguration und Laststeuerung
Du kannst den Regler für verschiedene Batterietypen wie Gel, AGM und Flüssigsäure-Batterien einstellen. Der Lastausgang lässt sich über verschiedene Modi steuern. Neben dem Standardbetrieb (24h) gibt es einen Nachtlichtmodus, zeitgesteuerte Modi und eine manuelle Steuerung. So kannst Du den Betrieb Deiner Verbraucher mit dem WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT an Deine Bedürfnisse anpassen.
Technische Details |
|
Leistungsdaten |
|
| Systemspannung | 12 V |
| Maximaler Ladestrom | 10 A |
| Maximale PV-Leistung | 130 W |
| Maximaler MPPT-Wirkungsgrad (Tracking) | > 99,9 % |
| Maximale Umwandlungseffizienz | 97,5 % |
| Eigenverbrauch | ≤ 8 mA |
PV-Eingang |
|
| Maximale PV-Eingangsspannung | 45 V (bei -20 °C), 40 V (bei 25 °C) |
| MPPT-Tracking-Bereich | (Batteriespannung + 1,0 V) bis Voc * 0,9 |
Batterie-Parameter |
|
| Unterstützte Batterietypen | Gel (Standard), AGM, Liquid |
| MPPT Ladespannung | < 14,5 V (bei 25 °C) |
| Boost Spannung | 14,5 V (bei 25 °C) |
| Equalization Spannung | 14,8 V (bei 25 °C) |
| Float Spannung | 13,7 V (bei 25 °C) |
| Tiefenentladeschutz (LVD) | 10,8 V bis 11,8 V |
| Wiederverbindungsspannung | 11,6 V bis 12,8 V |
| Überladungsschutz | 15,5 V |
| Maximale Batteriespannung | 20 V |
| Temperaturkompensation | -4,17 mV/K/Zelle (Boost, Equalization), -3,33 mV/K/Zelle (Float) |
Lastausgang |
|
| Maximaler Ausgangsstrom | 10 A |
| Lastmodi | Standard (24h), Nachtlicht, Zeitgesteuert (2-9 h), Manuell |
| Dusk/Dawn Spannungsschwelle | 8,0 V |
Anschlüsse |
|
| Anschlussklemmen | bis 10 mm² |
| USB-Anschlüsse | 2x 5 V (1x 1,5 A oder 2x 1,0 A) |
Umgebungsbedingungen |
|
| Betriebstemperatur | -20 °C bis +55 °C |
| Lagertemperatur | -25 °C bis +80 °C |
| Luftfeuchtigkeit | 0 % bis 100 % RH |
| Schutzklasse | IP32 |
Allgemein |
|
| Abmessungen (L x B x H) | 189 x 96 x 53 mm |
| Gewicht | 420 g |
| Hersteller-Garantie | 2 Jahre |
| Hersteller | WATTSTUNDE |
Lieferumfang WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT
1x WATTSTUNDE 10A 45V MPPT Solar Laderegler WSL10.45 MPPT
