Beschreibung
PWM-Laderegler für 48 Volt Batteriesysteme

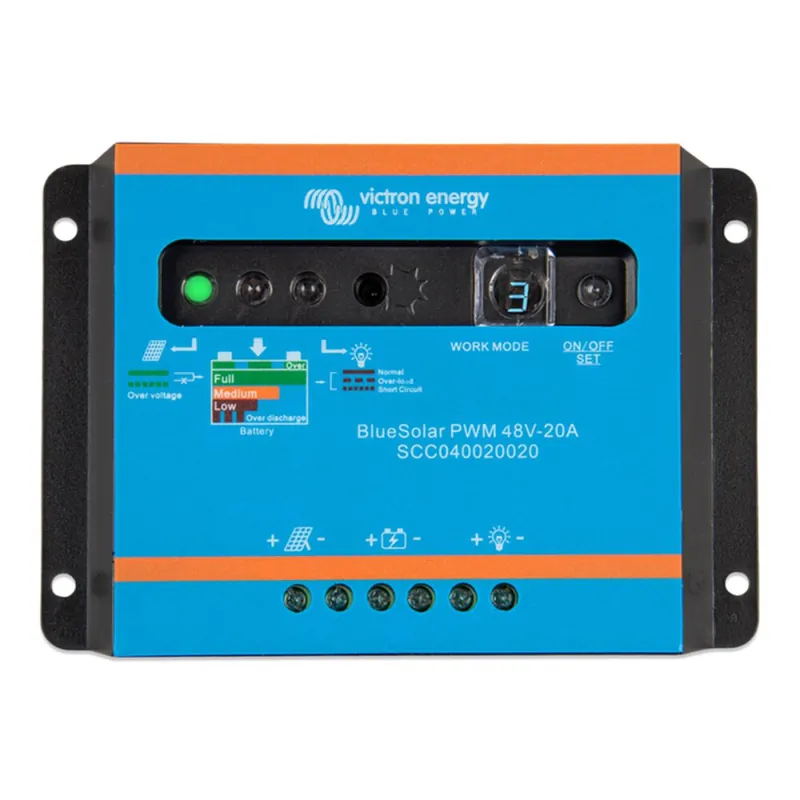

Victron BlueSolar PWM-Light Solarladeregler 48V 20A nutzt die Pulsweitenmodulation (PWM) zur Ladung Deiner 48 V Batterie. Das Gerät verfügt über einen programmierbaren Lastausgang, der sich zum Beispiel für Beleuchtungsanwendungen mit Timer-Funktion eignet. LEDs und eine Siebensegmentanzeige informieren Dich über den Systemstatus und erleichtern die Konfiguration.
Auf einen Blick
Für 48V Systeme
Konzipiert für Batterien mit 48 V Spannung.
Flexible Steuerung
Programmierbarer Lastausgang mit Timer-Funktionen.
Statusanzeige
LEDs für Lade- und Batteriezustand.
Sicherer Betrieb
Schutz vor Überlast und Kurzschluss.
Elektrische Kennwerte und Technologie
Dieser Victron BlueSolar PWM-Light Solarladeregler 48V 20A arbeitet mit der PWM-Technologie und ist für eine Batteriespannung von 48 V ausgelegt. Er kann einen Nennladestrom von bis zu 20 A verarbeiten. Die maximale Leerlaufspannung (Voc) der angeschlossenen Solarmodule darf 100 V nicht überschreiten. Für ein 48 V Batteriesystem wird die Verwendung von Solarmodulen mit 4 x 36 Zellen oder 2 x 72 Zellen empfohlen.
Systemintegration und Bedienung
Das Gerät verfügt über Anschlussklemmen für die Batterie, die Solarmodule und einen Lastausgang. Der Klemmenquerschnitt beträgt bis zu 6 mm². Die Überwachung des Victron BlueSolar PWM-Light Solarladeregler 48V 20A erfolgt über mehrere LEDs, die den Ladezustand, den Batteriestatus und den Zustand des Lastausgangs anzeigen. Eine einstellige Siebensegmentanzeige und eine Drucktaste ermöglichen die Einstellung der verschiedenen Betriebsmodi.
Integrierte Schutzmechanismen
Der Victron BlueSolar PWM-Light Solarladeregler 48V 20A ist mit mehreren Schutzfunktionen ausgestattet. Der Lastausgang schaltet bei Überlast oder Kurzschluss ab. Bei einer Last von 130 % erfolgt die Abschaltung nach 60 Sekunden, bei 160 % nach 5 Sekunden. Ein Kurzschluss führt zur sofortigen Abschaltung. Zudem schützt eine Abschaltfunktion die Batterie vor Tiefentladung.
Programmierbare Ausgangssteuerung
Der Lastausgang des Victron BlueSolar PWM-Light Solarladeregler 48V 20A ist programmierbar und bietet verschiedene Modi für die Steuerung von Verbrauchern. Dazu gehören Timer-Funktionen, die den Ausgang für eine festgelegte Anzahl von Stunden nach Sonnenuntergang aktivieren. Weitere Betriebsmodi ermöglichen eine manuelle Steuerung per Knopfdruck, eine rein spannungsgesteuerte Schaltung oder einen „Von-Abend-bis-Morgendämmerung“-Betrieb. Diese Flexibilität macht ihn besonders für Beleuchtungsanwendungen geeignet.
Technische Details |
|
Elektrische Daten |
|
| Batteriespannung | 48 V |
| Nennladestrom | 20 A |
| Maximale Solar-Spannung | 100 V |
| Eigenverbrauch | < 10 mA |
Ladeeinstellungen |
|
| Konstantstromladung | 58,0 V |
| Konstantspannungsladung | 56,8 V |
| Erhaltungsladung | 55,2 V |
Lastausgang |
|
| Abschalten der Last bei geringer Spannung | 44,8 V |
| Erneutes Verbinden der Last (manuell) | 50,4 V |
| Erneutes Verbinden der Last (automatisch) | 52,4 V |
| Überlastschutz | Abschalten nach 60 s bei 130 % Last |
| Überlastschutz | Abschalten nach 5 s bei 160 % Last |
| Kurzschlussschutz | Sofortiges Abschalten |
Umgebungsbedingungen |
|
| Betriebstemperatur | -20 °C bis +50 °C |
| Feuchte (nicht kondensierend) | Max. 95 % |
Gehäuse und Anschlüsse |
|
| Schutzklasse | IP20 |
| Klemmengröße | 6 mm² / AWG10 |
| Kühlung | Naturkonvektion |
| Montage | Vertikale Wandmontage im Innenbereich |
| Erdung | Gemeinsame positive Erdung |
Normen |
|
| Sicherheit | IEC 62109-1 |
| EMC | EN 61000-6-1, EN 61000-6-3 |
Allgemeines |
|
| Abmessungen (H x B x T) | 95 x 140 x 33,5 mm |
| Gewicht | 0,17 kg |
| Hersteller-Garantie | 5 Jahre |
| Hersteller | Victron Energy |
Lieferumfang Victron BlueSolar PWM-Light Solarladeregler 48V 20A
1x BlueSolar PWM-Light Solarladeregler 48V 20A
