Beschreibung
Dreiphasiger Energiemesser für PV-Management

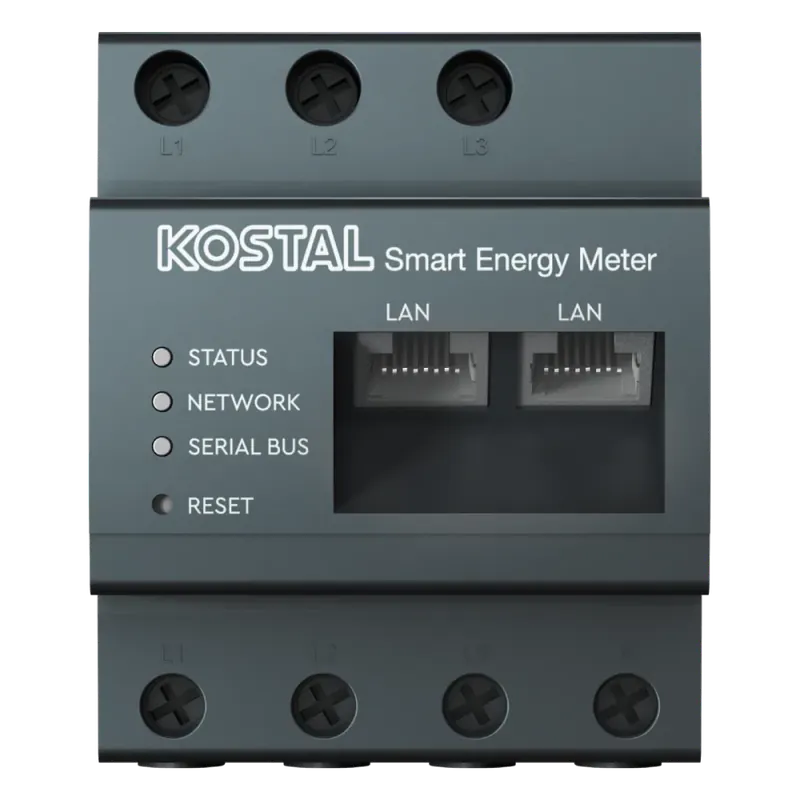

Kostal Smart Energy Meter G2 ist ein dreiphasiger Smart Meter für die Energieflussmessung in PV-Anlagen. Er misst Verbrauch, Einspeisung und Eigenverbrauch und übermittelt die Daten über LAN oder RS485 an KOSTAL Wechselrichter und das Solar Portal. Er eignet sich für Energiemanagement, Batteriesteuerung und Wallbox-Integration im Hausnetz.
Auf einen Blick
Kommunikation
Über LAN und RS485 für Modbus TCP/RTU
Energiemessung
3-phasige Messung bis 63 A, erweiterbar
Datenlogging
Lokal und per Portal mit 14 Tagen Speicher
Integration
Kompatibel zu KOSTAL Wechselrichtern und Wallboxen
Funktion und Anwendung
Der Kostal Smart Energy Meter G2 ist ein dreiphasiger Energiemesser für PV-Systeme. Er dient zur Erfassung und Weitergabe von Energieflüssen im Hausnetz. Du kannst mit ihm Verbrauch, Einspeisung und Eigenverbrauch überwachen. Das Gerät arbeitet mit KOSTAL Wechselrichtern und unterstützt das Energiemanagement, Batteriesteuerung und Wallbox-Kontrolle. Der Einsatz eignet sich für private und gewerbliche PV-Anlagen, um die Energieverteilung effizient zu regeln und Daten für das KOSTAL Solar Portal bereitzustellen.
Datenkommunikation und Integration
Die Kommunikation des Kostal Smart Energy Meter G2 erfolgt über LAN oder RS485-Schnittstellen mit Modbus TCP bzw. RTU. Er überträgt die erfassten Messdaten an Wechselrichter, Batterien oder Wallboxen. Über LAN können Portalverbindungen und Webzugriffe hergestellt werden. Der integrierte Webserver erlaubt Konfiguration, Statusabfragen und Software-Updates. Messdaten werden kontinuierlich erfasst, lokal gespeichert und optional an das KOSTAL Solar Portal gesendet. Das Gerät unterstützt EEBus für Smart-Grid-Anwendungen und kann mehrere Geräte zentral steuern.
Kompatibilität und Installation
Der Kostal Smart Energy Meter G2 ist kompatibel mit KOSTAL Wechselrichtern wie PIKO IQ, PLENTICORE plus, BI, PIKO MP plus und PIKO CI sowie mit den Wallboxen ENECTOR AC 3.7/11 und AC 7.4. Die Installation erfolgt auf einer Hutschiene im Schaltschrank. Über die Weboberfläche kannst Du das Gerät einfach einrichten und mit vorkonfigurierten Schnittstellen verbinden. LEDs zeigen den Betriebszustand an. Für die Integration in bestehende Systeme stehen zwei LAN-Ports mit Switch-Funktion und zwei RS485-Anschlüsse für serielle Kommunikation bereit.
Mess- und Steuerfunktionen
Der Kostal Smart Energy Meter G2 misst präzise Spannung, Strom und Leistung auf allen drei Phasen. Er liefert Echtzeitdaten für den Eigenverbrauch und speichert Logdaten bis 14 Tage. Über Modbus-Protokolle können Messwerte abgerufen und Steuerinformationen an Wechselrichter oder Wallboxen gesendet werden. Der Smart Meter übernimmt bei Bedarf das Batteriemanagement, regelt Lade- und Entladevorgänge und ermöglicht die Schwarmverschaltung mehrerer Wechselrichter, um Energieflüsse zentral zu steuern.
Technische Details |
|
| Hersteller Bezeichnung | Smart Energy Meter G2 |
| Prozessor | Dual Core Cortex-A53, 1,2 GHz, 512 MByte RAM, 4 GByte eMMC |
| Betriebssystem | Embedded Linux |
| Schnittstellen | 2x LAN (10/100 MBit), 2x RS485 (Modbus RTU) |
| Bemessungsspannung | 230/400 V~ |
| Nennstrom | 5 A / 63 A |
| Eigenverbrauch | < 5 W gesamt |
| Messgenauigkeit | Spannung ±0,5 %, Strom ±0,5 %, Leistung ±1,0 %, Klasse 1 |
| Gehäuse | Glasfaserverstärktes Polyamid, Schutzklasse II, IP2X |
| Maße (H/B/T) | 88 x 70 x 65 mm |
| Gewicht | 0,3 kg |
| Umgebungstemperatur | -25 bis +45 °C |
| Relative Luftfeuchte | Bis 75 % im Jahresmittel |
| Maximale Betriebshöhe | 2000 m über NN |
| Garantie | 2 Jahre |
| Hersteller | Kostal Solar Electric |
Lieferumfang Kostal Smart Energy Meter G2
1x Smart Energy Meter G2 mit
- 1x LAN-Anschlussset
- 1x RS485-Anschlussset
- 1x Bedienungsanleitung
