Beschreibung

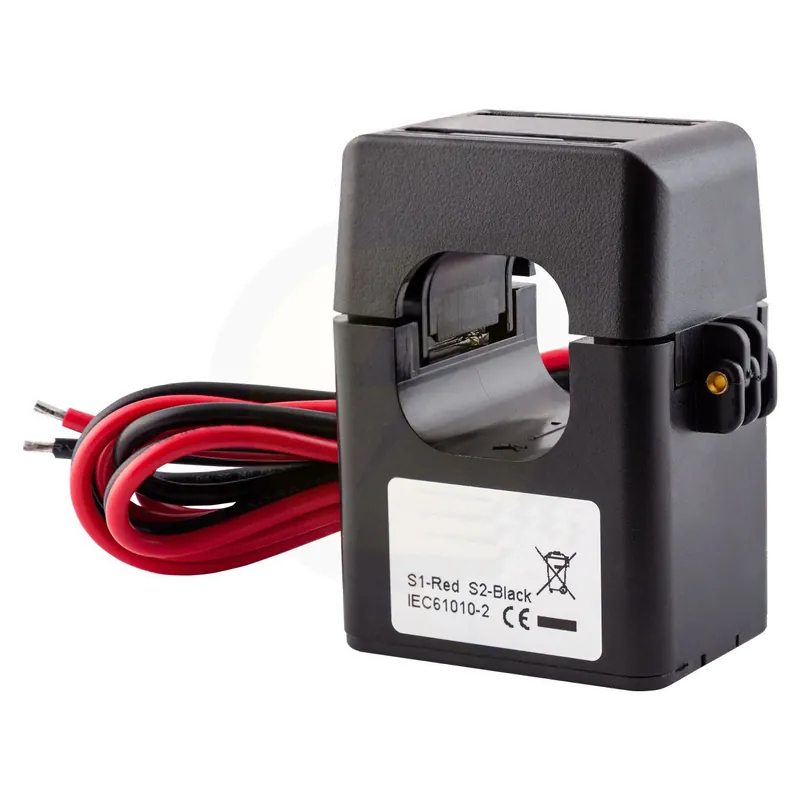

- 500A / 5A Messwandler zur Anwendung mit Messwandlerzählern
- einfache Installation OHNE Stromkreisunterbrechung
- der Bauart entsprechend kompakte Bauform
- für bidirektionale Messungen verwendbar
Technische Daten
| Primärwicklung (Eingang) | 500 A (AC) |
| Sekundärwicklung (Ausgang) | 5A (AC) |
| Genauigkeit | ± 1% von 20% bis 120% des Eingangs |
| Frequenzbereich | 50-60 Hz |
| Phasenwinkel | weniger als 2 Grad bei 50% des Nennstroms |
| Isolationsspannung | 600V AC |
| Maximale Primärspannung | 5000 V AC (isolierte Leitung) |
| Durchschlagsfestigkeit | 2.5KV / 1 mA / 1min |
| Betriebstemperatur | -15 °C bis 60°C |
| Luftfeuchtigkeit | <85% |
| Gehäusematerial | PC / UL94-V0 |
| Spule | PBT |
| Kern | Permalloy |
| Interne Struktur | Epoxid |
Lieferungumfang
- 1x Stromwandler (für 3 Phasen werden 3 Stromwandler benötigt)
