Beschreibung

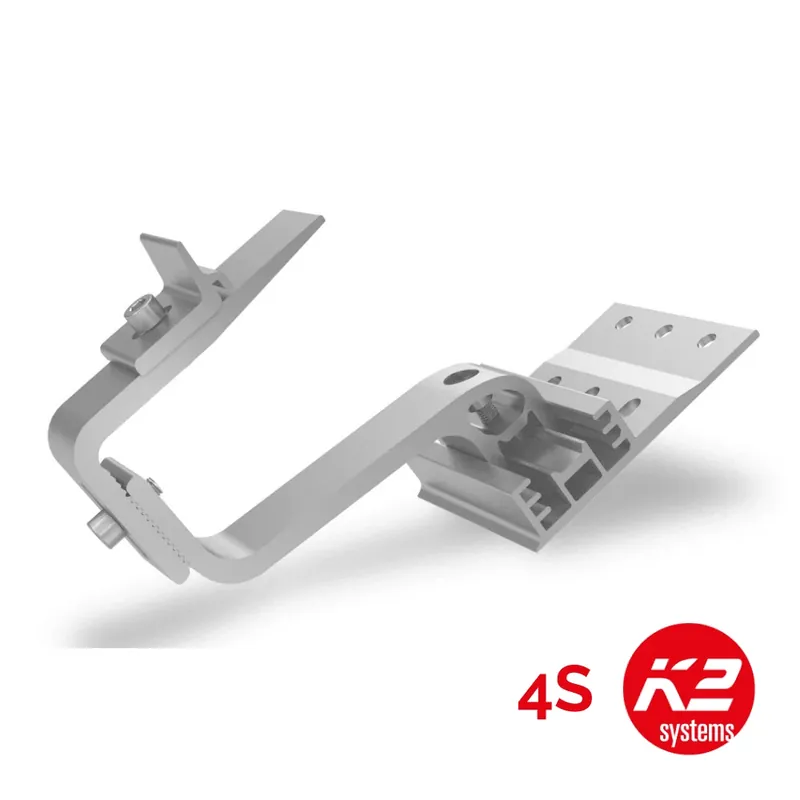

Mehrwert auf einen Blick: SingleHook 4S Dachhaken
Der K2 SingleHook 4S ist Ihr flexibler PV Dachhaken für Schrägdächer: die dreifach verstellbare Grundplatte (40 / 47 / 55 mm) plus 30 mm Bügelhub liefert einen Gesamt-Höhenausgleich bis 165 mm – ideal, um unebene Ziegelreihen oder Aufdachdämmungen schnell zu kompensieren.:contentReference[oaicite:0]{index=0}
Technik & Komponenten
- Werkstoffe: Hochfestes Aluminium EN AW-6063 T66 & Edelstahl A2-70 für maximale Korrosionsbeständigkeit
- Montagefreundlich: vormontierter Climber 36/50 mit M8-Zylinderkopfschraube spart Zeit und verhindert Fehlmontagen.
- Sicherheitsreserven: Schraubverbindungen für Anzugsdrehmomente bis 16 Nm geprüft – ausgelegt für hohe Wind- und Schneelasten.
- Leichtgewicht: nur ca. 633 g pro Stück – minimale Zusatzlast für die Dachstatik.
Installation & Anwendung
Der Dachhaken wird direkt auf Sparren ≥ 48 mm verschraubt (ab 36 mm mit zusätzlicher M6-Schraube). Durch den großen Verstellbereich gleichen Sie Ziegelprofile, Konterlatten oder Dämmschichten ohne zusätzliche Distanzplatten aus. Für alle Schraubverbindungen gilt ein maximales Drehmoment von 16 Nm – Details finden Sie in der K2-Montageanleitung.
Kompatibilität / Erweiterung
Der SingleHook 4S ist speziell für die K2 SingleRail 36/50 sowie die CrossRail-Schienen dimensioniert und fügt sich nahtlos in bestehende K2-Systeme ein. Bei Bedarf lässt sich der Höhenausgleich durch Distance Pads oder Ausgleichsplatten erweitern.
Umwelt- & Kostenvorteile
Leichte Aluminium-Bauweise reduziert den Materialeinsatz, während die langlebige Oberflächenlegierung Rost vorbeugt und Wartungskosten minimiert. Dank sicherer Verbindungstechnik erfüllen Sie die Anforderungen an eine dauerhafte, sturmsichere PV-Unterkonstruktion – für Jahrzehnte grünen Strom und planbare Erträge.
Lieferumfang
- 1 × SingleHook 4S Grundplatte
- 1 × SingleHook 4S Bügel
- 1 × SingleHook 4S Winkel
- 1 × Climber 36/50 Langloch (vormontiert)
- 1 × Zylinderkopfschraube M8×25 A2-70
- 2 × Zylinderkopfschrauben M8×20 A2-70 (mit verzahnter Unterlegscheibe)
Alle Teile sind montagefertig vormontiert und einzeln verpackt.
Technische Daten
- Artikelnummer: 2003144
- Höhenverstellung: 40 / 47 / 55 mm + 30 mm Bügel (120,5 – 165,1 mm)
- Werkstoffe: Aluminium EN AW-6063 T66, Edelstahl A2-70
- Sparrenbreite: ≥ 48 mm (≥ 36 mm mit Zusatzschraube)
- Anzugsdrehmoment (max): 16 Nm
- Gewicht: ca. 633 g
- Einsatzbereich: Schrägdach ≥ 5°, Außenbereich
- Kompatible Schienen: K2 SingleRail 36/50, CrossRail
- Zertifikate & Prüfungen: gemäß K2-Quality Program (Details online)/li>
Verbinden Sie Stärke mit Flexibilität – entscheiden Sie sich jetzt für den K2 SingleHook 4S und sichern Sie Ihre Photovoltaikanlage langfristig ab!
