Beschreibung

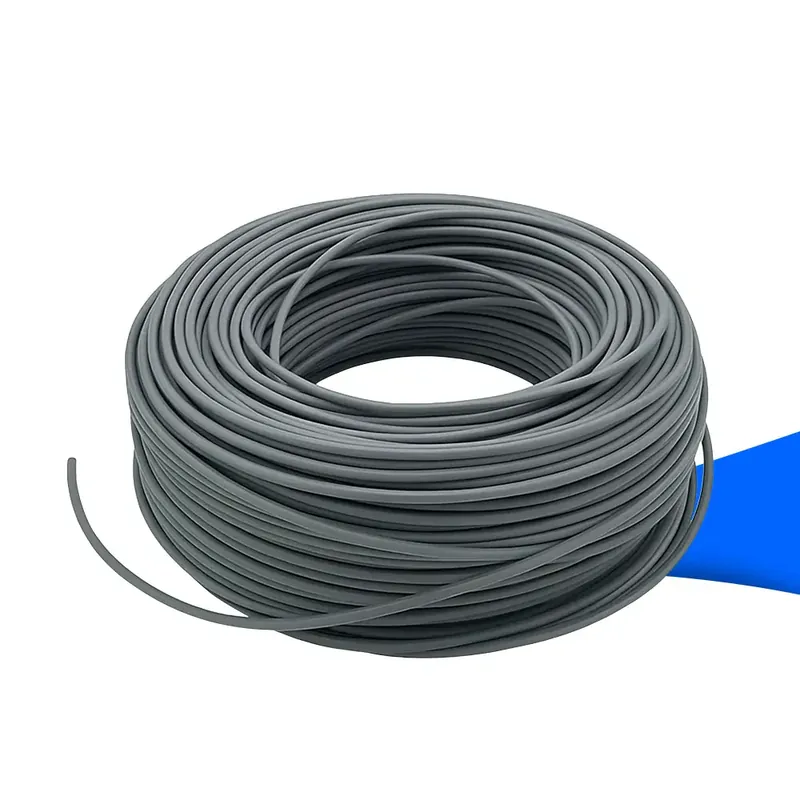

Erdungskabel NYY-J 1×16,0 mm² – 100 m Rolle
Das Erdungskabel NYY-J 1×16,0 mm² ist ein robustes, wetterbeständiges Installationskabel für den Einsatz im Erdreich, im Freien, in Wasser oder in Beton (außer Rüttel-, Schütt- oder Stampfbeton). Es eignet sich ideal für Erdungs-, Energie- und Anschlussleitungen in elektrischen Anlagen, Gebäuden und Photovoltaik-Systemen. Durch den massiven Kupferleiter und die widerstandsfähige PVC-Isolierung bietet es höchste Sicherheit und Langlebigkeit – auch unter anspruchsvollen Bedingungen.
Technische Daten
Leiterquerschnitt: 16,0 mm²
Leiteraufbau: Kupfer, eindrähtig (Klasse 1)
Aderzahl: 1
Aderfarbe: Grün-Gelb (Schutzleiter)
Isolationsmaterial: PVC
Außenmantel: PVC, schwarz
Nennspannung: U₀/U = 0,6 / 1 kV
Prüfspannung: 4 kV
Temperaturbereich im Betrieb: –30 °C bis +70 °C
Verlegetemperatur: ab +5 °C
Mindestbiegeradius: 12 x Außendurchmesser
Außendurchmesser: ca. 10,0 – 12,0 mm
Länge: 100 m Rolle
Normen: DIN VDE 0276-603 / HD 603 S1
Einsatzbereiche
Das NYY-J 1×16,0 mm² Erdungskabel wird überwiegend als Schutz- oder Erdungsleiter in elektrischen Anlagen verwendet. Es eignet sich für:
-
Erdverlegung im Außenbereich
-
Anschluss von Fundamenterdern und Potentialausgleichsschienen
-
Energieverteilungen in Gebäuden und Industrieanlagen
-
Photovoltaikanlagen (Verbindung zur Haupterdung)
-
Maschineninstallationen mit erhöhter mechanischer Beanspruchung
Durch den robusten PVC-Außenmantel ist das Kabel beständig gegen Feuchtigkeit, Öle und UV-Strahlung – perfekt für dauerhafte, sichere Erdungsanwendungen im Innen- und Außenbereich.
Vorteile
Robuste Ausführung für Erdverlegung und Außenbereich
Witterungs-, UV- und feuchtigkeitsbeständig
Farbkennung Grün-Gelb – ideal als Schutz- und Erdungsleiter
Hohe elektrische Leitfähigkeit durch massiven Kupferleiter
VDE- und DIN-konform für maximale Sicherheit
Große 100 m Rolle – optimal für umfangreiche Installationsarbeiten
Besonderheiten
Das Erdungskabel NYY-J 1×16,0 mm² bietet höchste Zuverlässigkeit und Sicherheit für alle Erdungs- und Energieverbindungen. Es ist langlebig, widerstandsfähig und erfüllt sämtliche relevanten VDE- und DIN-Normen. Durch seine robuste Konstruktion eignet es sich hervorragend für anspruchsvolle Elektroinstallationen im Erdreich, im Freien und in Gebäuden.
