Beschreibung

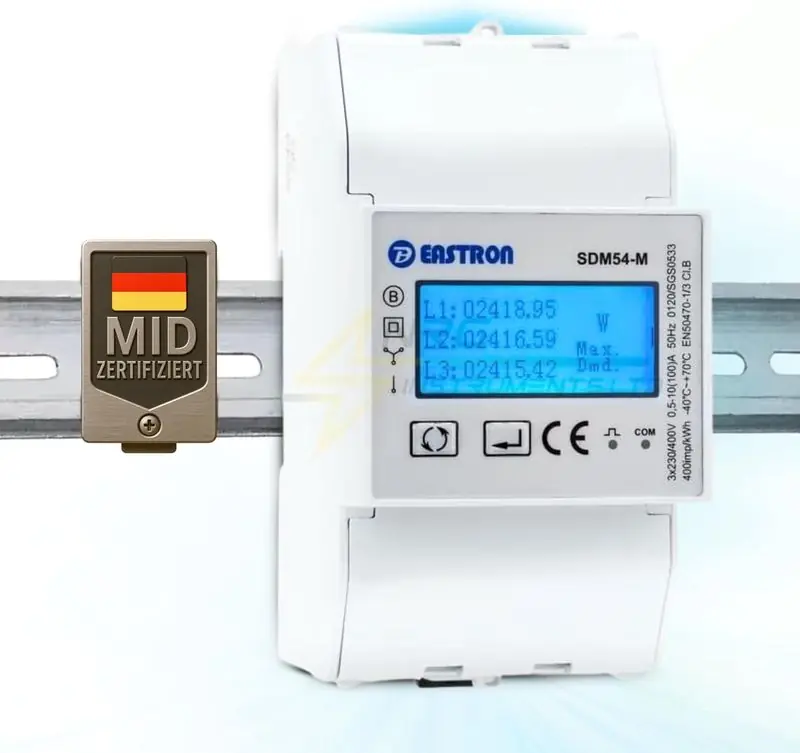

Der Eastron SDM54‑M MID ist ein dreiphasiger, MID‑zertifizierter Energiezähler für Direktanschluss bis 100 A. Mit RS485/Modbus‑Schnittstelle, dualem Tarifmanagement und bidirektionaler Messung eignet er sich ideal für EV‑Ladestationen, Solaranlagen, Zero‑Export‑Regelungen und Energiemanagementsysteme.
Produktvorteile
- MID‑zertifiziert (B+D) – abrechnungsfähig
- 3‑Phasen‑Direktmessung bis 100 A
- RS485 Modbus RTU für Energiemanagement
- Bidirektionale Messung (Import/Export)
- Dual‑Tarif‑Funktion
- 2 Impulsausgänge (1 konfigurierbar)
- Multi‑Parameter‑Messung (kWh, kVarh, W, PF, Hz, I, V)
- Kompakte 3‑TE DIN‑Schienenmontage
- Ideal für PV‑Anlagen, Wallboxen & Mieterstrom
Der Eastron SDM54‑M MID ist ein professioneller, MID‑zertifizierter Energiezähler für dreiphasige Anwendungen bis 100 A im Direktanschluss. Dank RS485‑Modbus‑Schnittstelle lässt sich der Zähler nahtlos in Wechselrichter, Wallboxen, Energiemanagementsysteme und Smart‑Home‑Steuerungen integrieren.
Der SDM54‑M misst Spannung, Strom, Leistung, Blindleistung, Leistungsfaktor, Frequenz sowie importierte, exportierte und netto verbrauchte Energie. Durch die bidirektionale Messung eignet er sich perfekt für Photovoltaikanlagen, insbesondere für Zero‑Export‑Regelungen oder dynamische Einspeisebegrenzung.
Mit seiner MID‑Zertifizierung (B+D) ist der Zähler auch für abrechnungsrelevante Anwendungen, z. B. bei EV‑Ladestationen, Mieterstrom oder gewerblichen Verbrauchsmessungen geeignet. Die kompakte 3‑TE‑Bauform ermöglicht eine einfache Installation in nahezu jeder Verteilung.
Technische Highlights – SDM54-M MID
| Merkmal | Beschreibung |
|---|---|
| Messart | Dreiphasig (3P4W) & Einphasig (1P2W) |
| Strombereich | Direktanschluss bis 100 A |
| Zertifizierung | MID B+D zertifiziert (geeignet für Abrechnungszwecke) |
| Genauigkeit | Klasse B (EN50470-3), Klasse 1 (IEC62053-21) |
| Kommunikation | RS485 Modbus RTU |
| Messparameter | kWh, kVarh, W, Var, VA, PF, Hz, I, V, THD |
| Tarifsteuerung | Dual Tariff (Import/Export/Nett kWh konfigurierbar) |
| Impulsausgänge | 2× Pulse (1 konfigurierbar, 1 fix: 400 imp/kWh) |
| Montage | 3‑Modul DIN-Schiene, 65×100×72,5 mm |
| Schutzklasse / IP | Klasse II / IP51 (Front) |
| Umgebung | −25 °C bis +55 °C, bis 2000 m Höhe |
| Display | LCD mit Hintergrundbeleuchtung |
Vorteile für EV & Solar
- Bidirektionale Messung: Ideal für PV‑Anlagen mit Eigenverbrauch und Einspeisung
- MID‑Zertifizierung: Abrechnungsfähig für öffentliche Ladeinfrastruktur
- RS485 Modbus: Kompatibel mit Wechselrichtern, Energiemanagementsystemen und Monitoring
- Dual Tariff: Unterstützt zeitbasierte Verbrauchsoptimierung
- Kompakte Bauform: Nur 3 DIN‑Module – passt auch in enge Verteilungen
Typische Anwendungen
- Wallbox‑Monitoring mit MID‑Abrechnung
- PV‑Anlagen mit Zero‑Export‑Regelung
- Gewerbliche Stromverbrauchsmessung
- Integration in Modbus‑fähige Energiemanagementsysteme
- Nachvollziehbare Verbrauchserfassung für Mieterstrommodelle
Hinweis zur Auswahl
Wenn du den SDM54-M für eine konkrete Anwendung wie PV‑Zero‑Export oder EV‑Ladung einsetzt, achte auf:
- RS485‑Integration mit Wechselrichter oder Steuerung
- MID‑Pflicht bei öffentlicher Abrechnung
- Dual Tariff bei zeitvariablen Stromtarifen
