Beschreibung

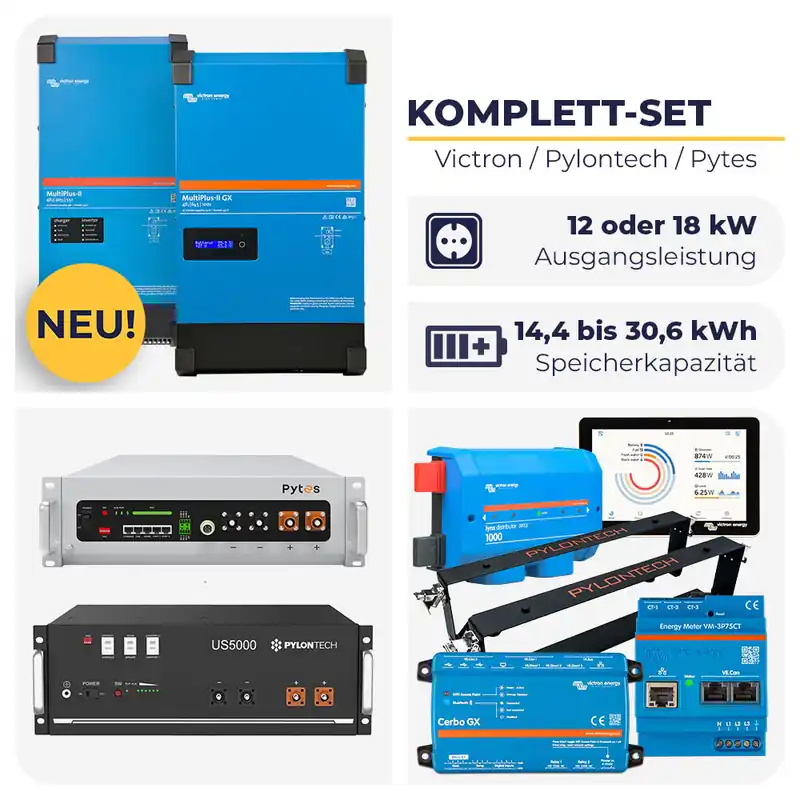

Das Kombigerät MultiPlus II
Bei diesem Gerät handelt es sich um eine Kombination aus Wechselrichter, Ladegerät und Transferschalter. Diese neue Version des MultiPlus II kommt ohne schwere Kupferspule. Dadurch ist das Gerät nicht nur deutlich leichter, sondern es ist wesentlich leiser im Betrieb als die herkömmlichen Modelle. Selbst unter Volllast entspricht die Geräuschentwicklung nur der eines PC-Lüfters.
Zahlreiche Schnittstellen stehen Dir zur Verfügung: Unter anderem zwei VE.Bus-Anschlüsse sowie Ein- und Ausgänge, die von Dir programmiert werden können. Zum Beispiel für eine Anbindung an Dein Smart-Home und für das gezielte Betreiben von Geräten wie z. B. einer Wärmepumpe bei Überschuss. Wenn das kompliziert klingen sollte, dann sei beruhigt: Diesem HUSATECH PowerSet liegt alles bei, was Du für den Anschluss und Betrieb benötigst. Und wir selbst konfigurieren diese Geräte für Dich vor der Auslieferung und stellen sie genau auf das von Dir gewählte Speicher-Set ein. Diese Konfiguration beinhaltet:
- Einstellung des Grid-Codes auf Deutschland
- Aktivierung des Batteriemonitors
- Einstellung der Abschaltspannungen sowie der Ladespannungen der Batterie
- Konfiguration des ESS-Assistenten
Möchtest Du später weitere Einstellungen am Wechselrichter vornehmen, so benötigst Du zusätzlich das Programmier-Interface Victron MK3-USB.
Zudem bieten wir Dir hier zwei Auswahlmöglichkeiten:
Du kannst wählen zwischen einem PowerSet mit einem MultiPlus GX oder einem PowerSet ohne MultiPlus GX, welches dafür mit einem zusätzlichen Gerät kommt: dem Cerbo GX MK2. Dieses dient als Kommunikationszentrale und stellt eine Verbindung über das WLAN her, hat einen VE.Direct-Anschuss sowie einen BMS-Can-Port für die Ansteuerung der BMS der Batteriemodule, sowie weitere Anschluss- und Überwachungsmöglichkeiten.
Bei der Set-Variante mit MultiPlus GX sind diese Anschlüsse direkt am MultiPlus, jedoch ist der Funktionsumfang und die Anzahl der Anschlüsse etwas abgespeckt und eignet sich eher für kleine Anlagen, die später nicht mehr erweitert werden sollen. Denn der Cerbo GX MK2 stellt Dir wesentlich mehr Ein- und Ausgänge zur Verfügung, die eine spätere Erweiterung deutlich vereinfachen. Zudem ermöglicht Dir dieses Gerät den Anschluss des Überwachungs- und Steuerungsdisplays Victron GX Touch.
Die Features:
Kraftvoller Output
4 kW Dauerleistung je 4k5-Modell.
6 kW Dauerleistung je 6k5-Modell.
Flüsterleise
Bei Volllast nicht lauter als ein herkömmlicher PC-Lüfter.
Vorkonfiguriert
Korrekte Konfiguration durch unsere Fachleute vor Auslieferung.
Optional: Cerbo GX MK2
Für bequemere Steuerung und mehr Flexibilität bei späteren Erweiterungen.
Der Pylontech US5000-1C Speicher
Dieser LiFePO4-Batteriespeicher bringt pro Einheit 4,8 kWh Speicherkapazität. Er kommt mit der aktuellsten Firmware und ermöglicht somit Entladeströme von 0,8 bis 1,0 C. Seine extreme Zyklenfestigkeit macht ihn zu einem verlässlichen Partner, denn es braucht über 6000 Ladezyklen, bis die Speicherkapazität auf unter 95 % ihrer Ursprungskapazität fällt. Pylontech selbst spricht von einer Lebensdauer von über 15 Jahren. Kein Wunder, dass dieser Speicher zu unseren absoluten Bestsellern zählt.
Jedes Speichermodul kommt mit einem eigenen BMS. Dieses sorgt während des Betriebs für ein ausgeglichenes Laden und Entladen der einzelnen Zellen und schützt den Akku durch verschiedene Sicherheits-Features: Soft-Start-Funktion, Schutz vor Tiefentladung und Überladung, Schutz vor Überspannung und vor zu tiefen und zu hohen Temperaturen sowie Schutz vor Kurzschluss, vor Verpolung und generell vor zu hohen Strömen. So ist der US5000 aus diesem PV-Speicher-Set absolut wartungsfrei. Praktisch ist zudem die automatische Adresseinstellung der einzelnen Speichereinheiten, wenn diese in Gruppen verwendet werden. Damit entfällt bei der Installation die aufwendige Zuordnung der einzelnen Einheiten, denn das System organisiert sich selbst. Im Gegensatz zur E-Box V5° kommt der Pylontech Speicher ohne integriertes Heizsystem. Möchtest Du den Speicher z. B. in Deiner Garage aufstellen, solltest Du Dich für Pytes entscheiden.
Die Features:
Modularer Aufbau
Speichergröße individuell anpassbar. Auch später noch erweiterbar.
Hohe Speicherdichte
4,8 kWh Kapazität bei 38 kg Gewicht je Modul.
BMS on Board
Jede Einheit kommt mit eigenem BMS und neuester Software.
Stapelbar
Ein Paar Brackets zu jedem Modul für einfaches Stapeln bei guter Belüftung.
Die Pytes E-Box V5°α
Mit 5,12 kWh Speicherkapazität ist dieses Batteriemodul etwas größer dimensioniert als der US5000. Zudem kommt dieser Speicher mit einer Heizfunktion und kann somit bei Temperaturen von bis zu -18°C eingesetzt werden. Seine Zyklenfestigkeit von ≥ 6000 Ladezyklen ist genauso beeindruckend und braucht sich nicht hinter seinem Konkurrenten zu verstecken. Denn auch seine prognostizierte Lebensdauer wird auf mindestens 15 Jahre terminiert. Kein Wunder, dass auch dieser Speicher zu den Bestsellern hier in unserem Shop zählt.
Wie beim US5000 ist auch bei der E-Box jedes Modul mit einem eigenen BMS ausgestattet. Dieses sorgt während des Betriebs für ein intelligentes und ausgeglichenes Laden und Entladen der einzelnen Zellen und schützt den Akku durch verschiedene Sicherheits-Features: Schutz vor Tiefentladung und Überladung, Schutz vor Überspannung und vor zu tiefen und zu hohen Temperaturen. Hinzu kommen Kurzschlussschutz, Verpolungsschutz und ein genereller Schutz vor zu hohen Strömen. Die Adresseinstellung der einzelnen Speichereinheiten erfolgt im Gegensatz zum US5000 manuell mit dem DIP-Schalter auf der Vorderseite des Moduls, wenn dieses in Gruppen verwendet werden soll. Das ist jedoch schnell erledigt.
Die Features:
Große Kapazität
5,12 kWh Speicher pro Batteriemodul.
Mit Heizfunktion
Perfekt für unbeheizte Räume. Einsatzfähig bis -18°C.
BMS on Board
Jede Einheit kommt mit eigenem BMS für Langlebigkeit und Sicherheit.
Stapelbar
Ein Paar Brackets zu jedem Modul für einfaches Stapeln bei guter Belüftung.
Anschlussfertig: Alles ist dabei!
Ein HUSATECH PowerSet zeichnet sich vor allem dadurch aus, dass es anschlussfertig geliefert wird. Das bedeutet: Es ist alles im Lieferumfang dabei, was Du für Anschluss und Betrieb benötigst. Es beinhaltet alle Kabel mit den richtigen Querschnitten für die Anbindung der Batterien an die Victron Lynx Power In Sammelschiene sowie die Sammelschiene selbst. Sämtliche Kommunikationskabel sind dabei sowie die Kabel zur Verbindung mit dem Wechselrichter und für die Verbindung der Batterien untereinander. Auch alle Sicherungen mit den korrekten Widerständen schicken wir mit, mit denen Du die einzelnen Anschlüsse absicherst. Ebenso ist der dreiphasige Victron Stromzähler EM540 mit dabei, sowie die dazugehörigen Verbindungskabel und auch die Brackets zum sicheren Stapeln der Batteriemodule.
Entscheidest Du Dich für die PowerSet-Variante mit dem Cerbo GX MK2, kannst Du Dich zudem auch auf das GX Touch 70 Anzeigepanel freuen, mit dem Du diesen PV-Speicher bequem per Touch-Bedienung überwachen und steuern kannst.
Den vollständigen Lieferumfang findest Du nach der Wahl Deines PowerSets am Fuße dieser Artikelbeschreibung.
Um es kurz zu fassen: In diesem Set steckt unser gesamtes Know-how aus den bereits vielen Jahren, in denen wir Photovoltaik-Anlagen zusammenstellen und verkaufen. Du kannst Dir absolut sicher sein, dass alles dabei ist, was Du für den Anschluss und den absolut sicheren Betrieb dieses PV-Speichers benötigst. Für eine einfache Installation und für eine zuverlässige Speicherung Deines Solarstroms für viele, viele Jahre.
Die Features:
Höchste Sicherheit
Hochwertige Komponenten, mit Puffer perfekt aufeinander abgestimmt.
Komplettpaket
Kein mühsames Zusammensuchen. Alles für Anschluss & Betrieb dabei.
Echtes Know-how
In diesem Set steckt unser Wissen aus der Planung von tausenden Anlagen.
Service-Versprechen
Auch noch lange nach dem Kauf sind wir bei Fragen & Problemen für Dich da.
Technische Details Victron MulitPlus 4k5 / 6k5 |
||||
Modell |
48/4k5/55-32 |
48/4k5/55-32 GX |
48/6k5/100-50 |
48/6k5/100-50 GX |
| PowerControl & PowerAssist | Ja | |||
| Transferschalter | 32 A | 50 A | ||
| Maximaler AC-Eingangsstrom | 32 A | 50 A | ||
Wechselrichter |
||||
| DC-Eingangsspannungsbereich | 38 bis 60 V | |||
| Ausgang | 230 V ± 2 % 50 Hz ± 0,1 % | |||
| Kont. Ausgangsleistg. bei 25 °C | 4 kW | 6 kW | ||
| Kont. Ausgangsleistg. bei 40 °C | 3,7 kW | 5,7 kW | ||
| Kont. Ausgangsleistg. bei 65 °C | 3 kW | 4,6 kW | ||
| Zeitlich begrenzte Leistung 1 (Kaltstart) | 4,5 kW / 2 h | 6,5 kW / 4 h | ||
| Zeitlich begrenzte Leistung 2 (Kaltstart) | 6 kW / 25 min | 8 kW / 1 h | ||
| Maximale eingespeiste Scheinleistung | 4 kW | 6 kW | ||
| Spitzenleistung | 7 kW / 1 min | 11 kW / 1 min | ||
| Max. Wirkungsgrad | 95 % | 96 % | ||
| Null-Last-Leistung | 20 W | 28 W | ||
| Null-Last Leistung im AES-Modus | 13 W | 18 W | ||
| Null-Last Leistung im AES-Modus | 8 W | 8 W | ||
Ladegerät |
||||
| AC-Eingangsspannungsbereich | 187–265 V | |||
| AC-Eingangsfrequenzbereich | 45 – 65 Hz | |||
| Ladespannung „Konstantspannung“ | 57,6 V | |||
| „Erhaltungs“-Ladespannung | 55,2 V | |||
| Speichermodus | 52,8 V | |||
| Maximaler Batterieladestrom bei 25 °C | 55 A | 100 A | ||
| Maximaler Batterieladestrom bei 40 °C | 50 A | 95 A | ||
| Batterietemperatursensor | Ja | |||
| Kompatible Batterietypen | Lithium, Blei-Säure, Zink -Brom und weitere | |||
Allgemeines |
||||
| Zusatzausgang | Ja (32A) | |||
| Externer Wechselstromsensor (optional) | 50 A oder 100 A | |||
| VE.Bus-Schnittstelle | Für Parallel- und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration | |||
| COM-Port für allgemeine Nutzung | Ja, 2x | |||
| Programmierbares Relais | Ja | |||
| Schutz | a-g | |||
| Ferngesteuerte Ein -/Ausschaltung | Ja | |||
| Betriebstemperaturbereich | -40 bis +65 °C (Gebläselüftung) | |||
| Maximale Luftfeuchtigkeit (nicht kondensierend) | 95 % | |||
| Maximale Höhe | 2000 m | |||
Gehäuse |
||||
| Material & Farbe | Stahl, blau RAL 5012 | |||
| Schutzklasse | IP21 | |||
| Batterieanschluss | M8-Bolzen | |||
| 230 V AC Anschluss | Schraubanschlüsse 13 mm² (6 AWG) | |||
| Gewicht | 21,4 kg | 29 kg | ||
| Abmessungen (HxBxT) | 590 x 275 x 149 mm | 644 x 320 x 150 mm | ||
| Sicherheit | EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2 | |||
| Emissionen, Störfestigkeit | EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3 | |||
| Hersteller-Garantie | 5 Jahre | |||
| Hersteller | Victron Energy | |||
Technische Details Pylontech US5000 1-C / Pytes E-Box v5° |
||||
Modell |
US5000 1-C |
E-Box V5° |
||
| Akkutyp | LiFePO4 | |||
| Ladezyklen | 6000+ bei 95 % DoD | ≥6000 | ||
| Nennspannung | 48 V | 51,2 V | ||
| Nennkapazität | 4800 Wh | 5120 Wh | ||
| Nutzbare Kapazität | 4560 Wh | 4096 Wh bis maximal 4608 Wh (je nach Einstellung) | ||
| Entladespannungsbereich | 44,5 bis 53,5 V | |||
| Ladespannungsbereich | 52,5 bis 53,5 V | |||
| Spannungsbereich | 47,5 bis 57,6 V | |||
| Max. Spitzen-(Ent)Ladestrom | 200 A (15 sec) | 121 bis 180 A (15 sec) | ||
| Max. (Ent)Ladestrom | 120 A (15 min) | 101 bis 120 A (3 min) | ||
| Empfohlener Lade/Entladestrom | 75 A | |||
| Maximaler kontinuierlicher Lade/Entladestrom | 100 A | |||
| Kommunikation | RS485, CAN | |||
| Lagertemperatur | -20°C bis +60°C | Bis 1 Monat: -20°C bis +50°C 1 bis 3 Monate: -10°C bis +40°C 3 bis 12 Monate +20°C bis +25°C |
||
| Ladetemperatur | 0°C bis +55°C | 0°C bis +45°C | ||
| Entladetemperatur | -10°C bis +55°C | -10°C bis +50°C | ||
| Schutzart | IP20 | |||
| Batterie-Management-System (BMS) | Ja | |||
| Skalierbarkeit | 16 Stück (76,8 kWh) in einer Gruppe | 14 Stück (71,68 kWh) in einer Gruppe | ||
| Zertifizierung | TÜV, CE, UN38.8 | UL9540 Ed.2 (2020), UL9540A, UL1973, CEC, SGIP, CE, IEC62619, UN38.3 | ||
| Abmessungen | 442 x 420 x 161 mm | 424 x 530 x 140 mm | ||
| Gewicht | 38 kg | 44 kg | ||
| Lebensdauer | 15 Jahre + | |||
| Hersteller-Garantie | Standardmäßig 7 Jahre. 10 Jahre mit Produktregistrierung beim Hersteller. Diese findest Du hier: Pylontech Batterieregistrierung. | 10 Jahre | ||
| Hersteller | Pylontech | Pytes | ||
Lieferumfang HUSATECH PowerSet
Victron MultiPlus 4k5 / 6k5 (GX / kein GX) Kombigerät mit
- 1x Temperatursensor
- 1x Bedienungsanleitung
Wird der MultiPlus ohne GX gewählt, kommt hinzu:
- 1x Victron Cerbo GX MK2 Kommunikationszentrum mit Verbindungskabel, Zubehör und Bedienungsanleitung
- 1x Victron GX Touch 70 mit Verbindungskabel, Montagematerial und Bedienungsanleitung
Je nach Wahl Pylontech US5000 1-C in gewählter Anzahl mit
- 1x Kabelsatz für die Parallelschaltung inklusive Erdung
- 1x Rj45 Datenkabel
- 1x Set Montageschrauben
- 1x Bedienungsanleitung
Je nach Wahl Pytes E-Box V5° in gewählter Anzahl mit
- 1x Kabelsatz für die Parallelschaltung inklusive Erdung
- 1x Rj45 Datenkabel
- 1x Bedienungsanleitung
Zu jedem Speichermodul legen wir ein paar Brackets für das sichere Stapeln der Batterien der Lieferung bei.
Der finale Lieferumfang und das weitere Zubehör wie Kabel, Sicherungen, Sammelschiene etc. werden Dir an dieser Stelle angezeigt, wenn Du den Wechselrichter und die Speicher / Speichergröße gewählt hast.
